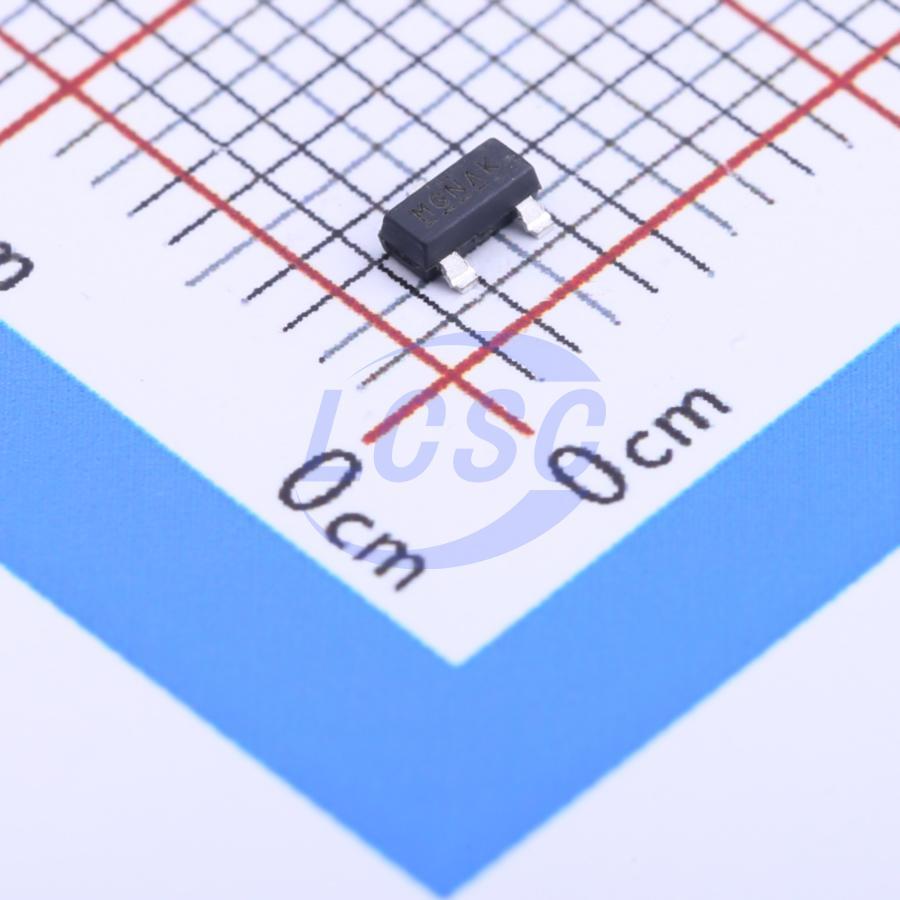

Транзистор MOSFET Hottech IRLML0040 — это N-канальный полевой транзистор с изолированным затвором, рассчитанный на работу при низком напряжении управления. Прибор открывается уже при напряжении затвор-исток около 1,5 В, что позволяет управлять им напрямую от логических выходов 3,3 В и 5 В без дополнительных драйверов. Компонент выпускается в корпусе SOT-23 и предназначен для использования в качестве силового ключа в маломощных схемах.
Основной параметр, определяющий область применения транзистора, — сопротивление открытого канала. При напряжении затвор-исток 10 В оно составляет 27 мОм (типовое значение), при 4,5 В — 36 мОм. Такое низкое сопротивление снижает потери на проводимость и нагрев корпуса при коммутации токов до нескольких ампер. Максимальное напряжение сток-исток ограничено 40 В, максимальный ток стока — 3,6 А при температуре корпуса 25 °C и до 4,2 А при 70 °C.
Скоростные характеристики транзистора определяются малым зарядом затвора — 2,6 нКл при напряжении 20 В, из которых 0,8 нКл приходится на участок затвор-исток и 1,1 нКл на затвор-сток. Заряд обратного восстановления встроенного диода — 9,5 нКл. Эти значения обеспечивают короткое время включения и выключения, что важно при работе на повышенных частотах коммутации.
Максимальная рассеиваемая мощность транзистора — 1,3 Вт, при повышении температуры корпуса до 70 °C она снижается до 0,8 Вт с коэффициентом снижения 0,01 Вт/°C. Диапазон рабочих температур и температур хранения — от -55 до +150 °C. Маркировка на корпусе — 6003X.
Основные характеристики
- Тип: N-канальный MOSFET
- Корпус: SOT-23
- Максимальное напряжение сток-исток: 40 В
- Максимальный ток стока (25 °C): 3,6 А
- Максимальный ток стока (70 °C): 4,2 А
- Сопротивление открытого канала при Vgs 10 В: 27 мОм (тип.)
- Сопротивление открытого канала при Vgs 4,5 В: 36 мОм (тип.)
- Пороговое напряжение затвор-исток: 1,0–2,5 В
- Общий заряд затвора: 2,6 нКл
- Максимальная рассеиваемая мощность: 1,3 Вт
- Диапазон рабочих температур: -55…+150 °C
Где применяется
- Импульсные источники питания: низкое сопротивление канала снижает потери в DC-DC преобразователях малой мощности
- Цепи управления нагрузкой: коммутация светодиодов, вентиляторов и обмоток реле
- Схемы с логическим управлением 3,3–5 В: низкое пороговое напряжение позволяет подключать затвор напрямую к выходу микроконтроллера
- Компактная электроника: корпус SOT-23 подходит для плотного монтажа на печатной плате
