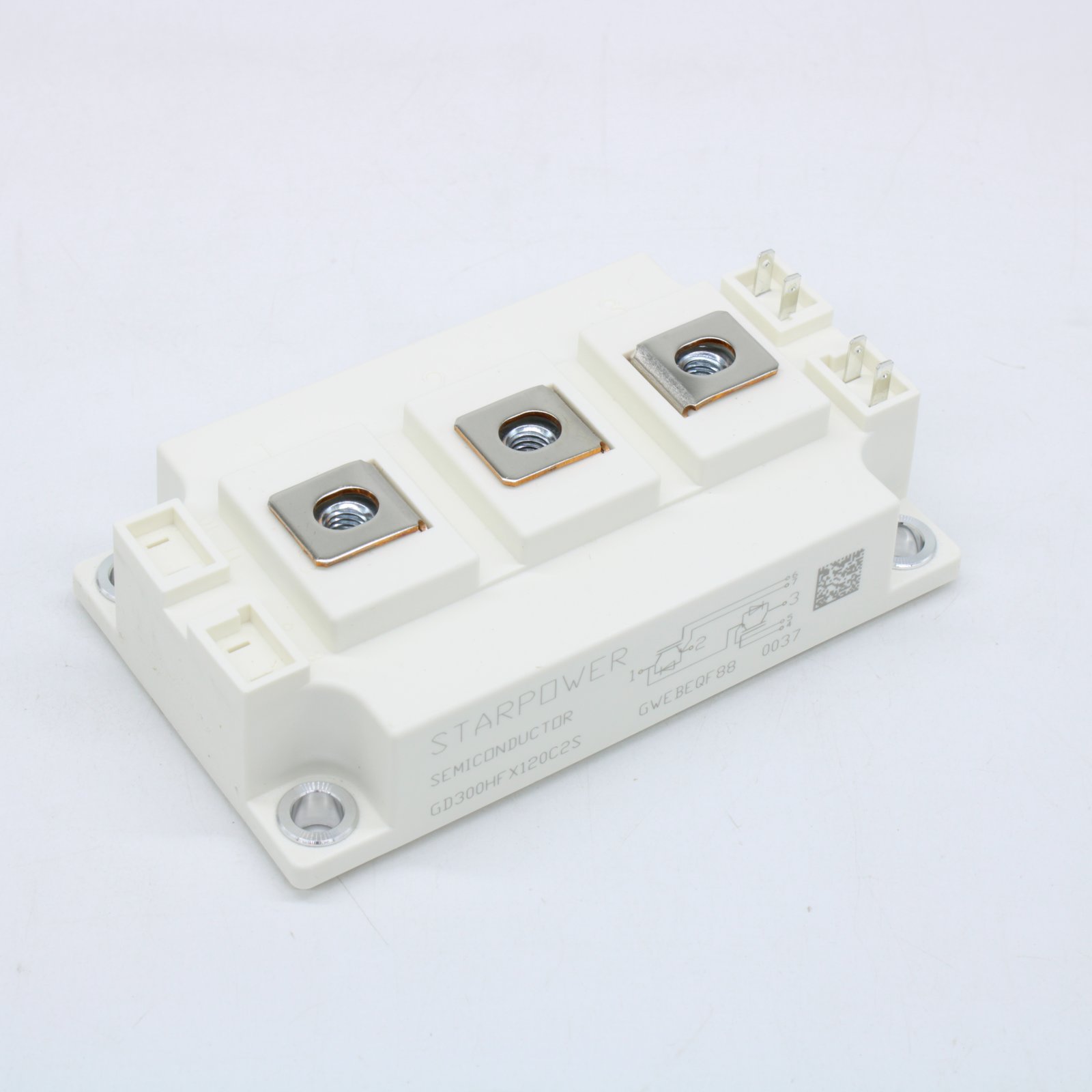

IGBT-модуль GD300HFX120C2S собран по схеме полумоста (half-bridge) и рассчитан на блокирующее напряжение 1200 В при номинальном токе коллектора 300 А. В непрерывном режиме при температуре корпуса 25 °C модуль допускает ток до 451 А, при 90 °C номинал снижается до паспортных 300 А, а в импульсе длительностью 1 мс через ключ можно провести до 600 А. Такой запас по току закладывается для работы в силовых цепях с частотой переключения в единицы–десятки килогерц.
Напряжение насыщения коллектор-эмиттер при 25 °C составляет 1,75 В в типовом режиме и не превышает 2,20 В в худшем случае; с ростом температуры перехода параметр меняется незначительно — 2,00 В при 125 °C и 2,05 В при 150 °C, что говорит о стабильных потерях проводимости во всём рабочем диапазоне. Встроенный обратный диод пропускает такой же непрерывный ток 300 А и импульсный до 600 А, а его прямое падение напряжения лежит в диапазоне 1,65–2,15 В в зависимости от температуры и режима.
Времена переключения ключа короткие и слабо зависят от температуры: время нарастания фронта — 43 нс независимо от температуры перехода, время спада увеличивается с 68 нс при 25 °C до 118 нс при 150 °C, задержка выключения при 125 °C составляет 548 нс. Обратное восстановление диода характеризуется пиковым током от 333 А при 25 °C до 390 А при 125 °C и энергией восстановления от 19,0 до 34,4 мДж — эти значения определяют потери при жёстком переключении и нагрузку на снабберные цепи.
Модуль выполнен на изолированной подложке HPS DBC, что обеспечивает низкое тепловое сопротивление корпус-радиатор: 0,034 К/Вт для IGBT-части и 0,050 К/Вт для диода. Паразитная индуктивность модуля — 15 нГн, это значение закладывается в расчёт перенапряжений при коммутации больших токов. Крепление к радиатору и подключение силовых выводов выполняется винтами М6 с моментом затяжки 2,5–5,0 Н·м, а максимальная длительность короткого замыкания, которую модуль выдерживает без разрушения, — 10 мкс.
Основные характеристики
- Схема: полумост (half-bridge)
- Блокирующее напряжение: 1200 В
- Номинальный ток коллектора (90 °C): 300 А
- Ток коллектора при 25 °C: 451 А
- Импульсный ток коллектора (1 мс): 600 А
- Напряжение насыщения Vce (тип., 25 °C): 1,75 В
- Непрерывный ток обратного диода: 300 А
- Время нарастания фронта: 43 нс
- Время спада (25 °C): 68 нс
- Пороговое напряжение затвор-эмиттер: 5,2–6,8 В
- Заряд затвора: 2,10 мкКл
- Внутреннее сопротивление затвора: 1,0 Ом
- Тепловое сопротивление корпус-радиатор (IGBT): 0,034 К/Вт
- Изоляция подложки: HPS DBC
- Максимальная длительность короткого замыкания: 10 мкс
- Крепёж: винты М6, момент 2,5–5,0 Н·м
Где применяется
- Частотные преобразователи: силовой ключ в инверторных мостах приводов переменного тока
- Источники бесперебойного и мощные вторичные источники питания: коммутация в звене постоянного и переменного напряжения
- Сварочное оборудование: работа в режимах с высокими импульсными токами
- Индукционный нагрев: ключи резонансных и мостовых инверторов
