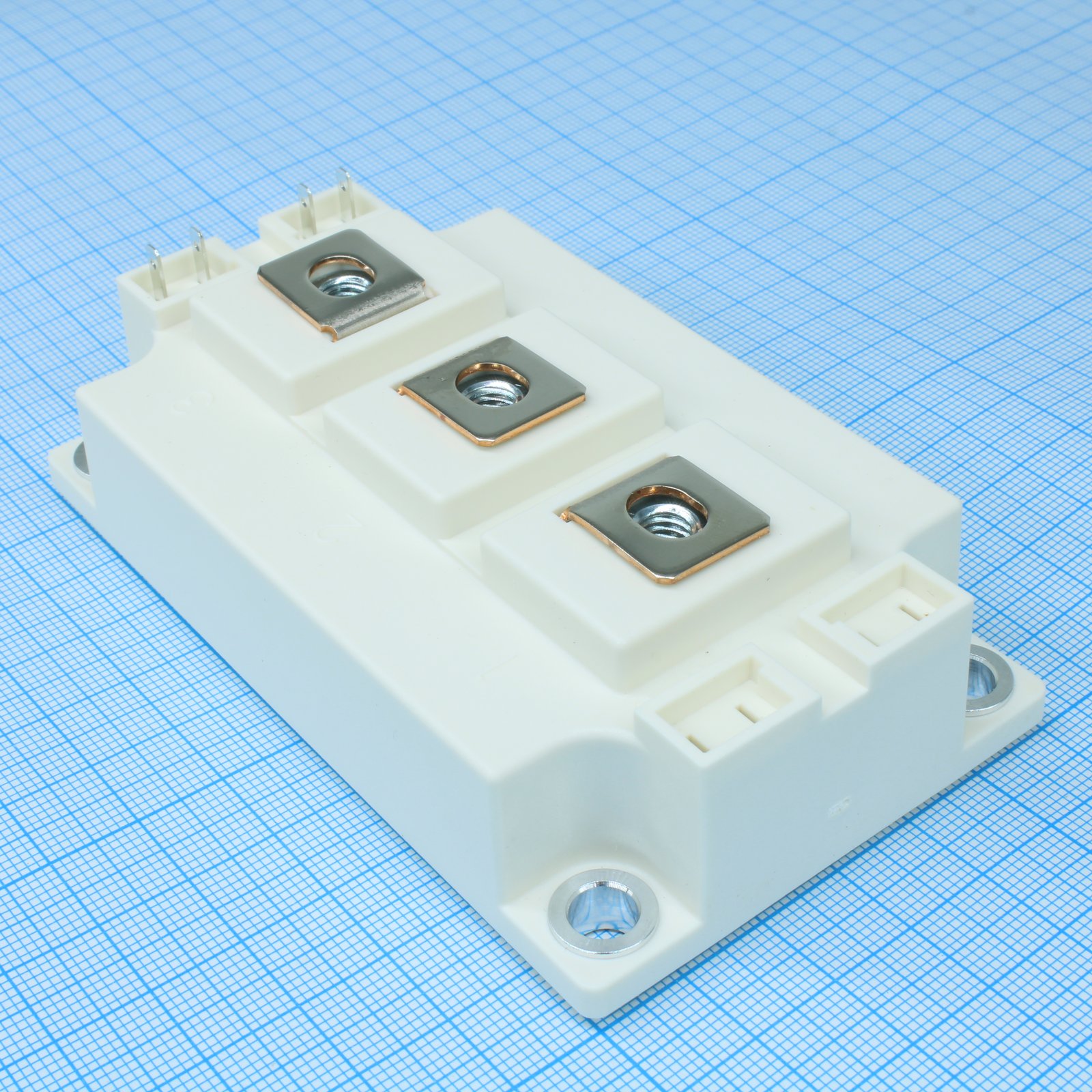

IGBT-модуль GD300HFU120C2S — силовой ключевой модуль на напряжение 1200 В и ток 395 А, включающий в себя IGBT-транзистор и обратный диод в едином корпусе с изолированным медным основанием. Модуль предназначен для построения мощных преобразовательных схем, где требуется коммутация больших токов при высоком напряжении.
Изоляция модуля выполнена по технологии DBC — медные проводники нанесены на керамическую подложку, что обеспечивает одновременно электрическую изоляцию силовой части от основания и эффективный отвод тепла. Тепловое сопротивление переход-корпус для канала IGBT составляет 0,063 К/Вт, для диода — 0,213 К/Вт, что позволяет модулю рассеивать до 1984 Вт при температуре корпуса 150 °C.
Модуль сохраняет работоспособность при коротком замыкании в течение 10 мкс при токе до 2000 А (в условиях VGE = 15 В, Tj = 125 °C, VCC = 900 В) — этого времени достаточно для срабатывания внешней защиты драйвера без разрушения кристалла. Импульсный ток модуля достигает 600 А при длительности импульса 1 мс, а рабочий диапазон температур перехода составляет от -40 до +125 °C.
Динамические параметры модуля приведены для двух температур кристалла — 25 °C и 125 °C. Время включения увеличивается со 102 до 85 нс, время выключения — с 522 до 553 нс при росте температуры, энергия потерь при выключении почти не меняется (20,8 и 20,7 мДж), а энергия обратного восстановления диода растёт с 17,3 до 23,5 мДж. Эти значения определяют потери модуля при заданной частоте переключения в конкретной схеме.
Основные характеристики
- Максимальный ток коллектора: 395 А при 25 °C (300 А при 65 °C)
- Импульсный ток: 600 А (длительность импульса 1 мс)
- Стойкость к короткому замыканию: 2000 А в течение 10 мкс
- Тепловое сопротивление переход-корпус IGBT: 0,063 К/Вт
- Тепловое сопротивление переход-корпус диода: 0,213 К/Вт
- Рассеиваемая мощность: до 1984 Вт при температуре корпуса 150 °C
- Рабочий диапазон температур перехода: -40…+125 °C
- Изоляция основания: технология DBC с медным основанием
- Входная ёмкость: 20,0 нФ, ёмкость обратной связи 1,40 нФ
- Момент затяжки крепежа модуля: 3,0–5,0 Н·м (винты М6)
- Момент затяжки силовых выводов: 2,5–5,0 Н·м (винты М5)
Где применяется
- Преобразователи частоты: силовой ключ в инверторных мостах приводов средней и большой мощности
- Сварочное оборудование: коммутация больших токов в источниках питания для дуговой сварки
- Промышленная автоматика: силовые каскады станков и приводного оборудования
- Источники бесперебойного и резервного питания: инверторные ступени с высокими токами нагрузки
