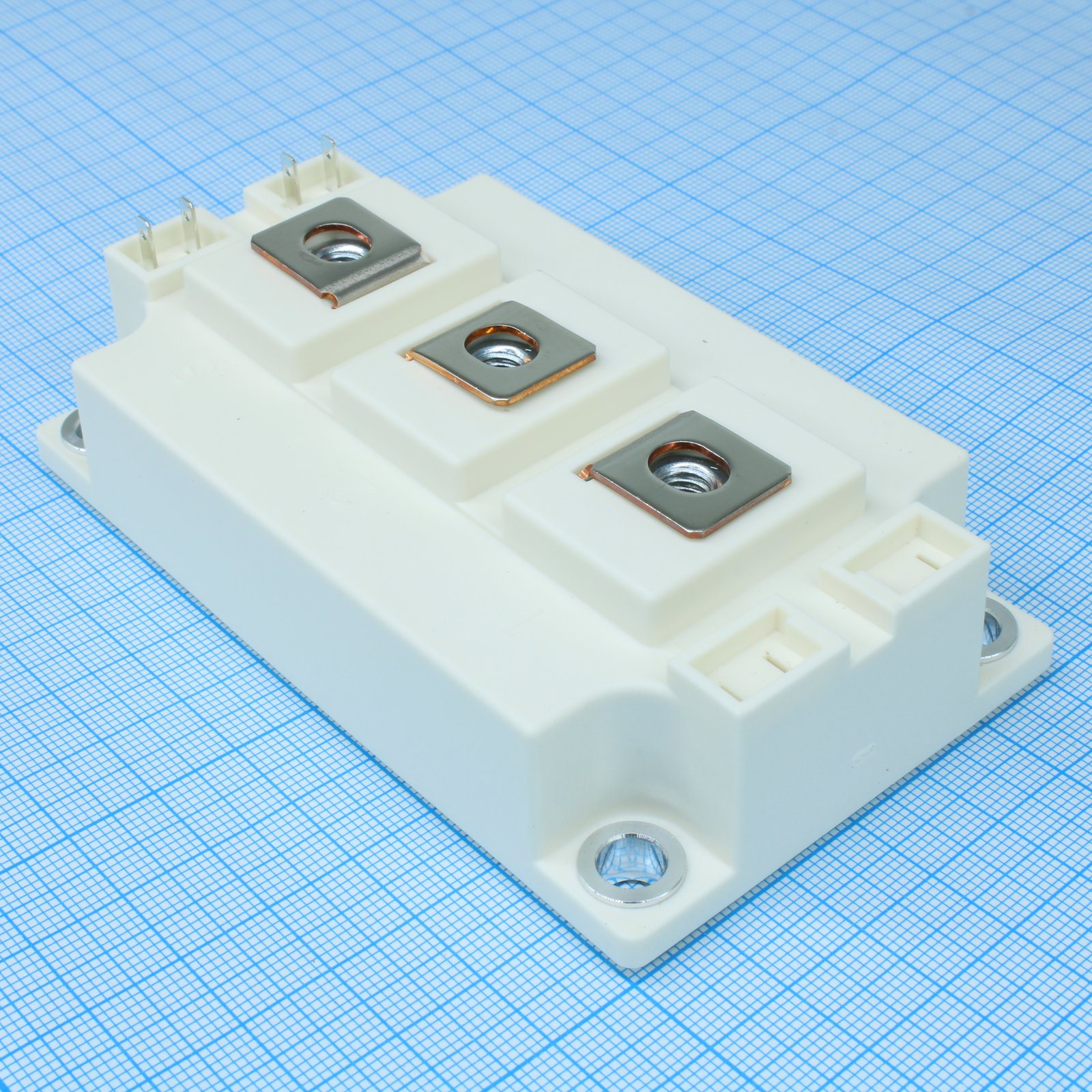

IGBT-модуль GD200HFY120C2S — силовой модуль на напряжение 1200 В и ток до 309 А при 25 °C (до 200 А при корпусе 100 °C), объединяющий в одном корпусе IGBT-транзистор и обратный диод для построения мостовых схем преобразователей. Модуль выпускается в серии Starpower и рассчитан на работу с максимальной температурой перехода до 175 °C.
Напряжение насыщения коллектор-эмиттер растёт с температурой кристалла: 1,70 В при 25 °C, 1,95 В при 125 °C и 2,00 В при 150 °C — эту зависимость нужно учитывать при расчёте тепловых потерь на разных режимах нагрузки. Управление затвором ведётся напряжением до ±20 В при пороге открытия 5,2 В и внутреннем сопротивлении затвора 4,0 Ом; модуль выдерживает короткое замыкание нагрузки в течение 10 мкс, что даёт запас времени на срабатывание защиты драйвера.
Встроенный обратный диод пропускает постоянный ток до 200 А и импульсный до 400 А при прямом падении напряжения 1,65 В во всём рабочем диапазоне температур. Пиковый ток обратного восстановления растёт с температурой — от 228 А при 25 °C до 247 А при 150 °C, вместе с ним увеличиваются восстанавливаемый заряд (с 17,6 до 36,6 мкКл) и энергия обратного восстановления (с 7,7 до 15,2 мДж), что напрямую влияет на динамические потери в моменты коммутации.
Времена включения и выключения также зависят от температуры кристалла: при 25 °C время нарастания составляет 32 нс, а время спада — 93 нс, при 150 °C эти значения увеличиваются до 43 и 185 нс соответственно. Тепловое сопротивление переход-корпус — 0,149 К/Вт для IGBT-канала и 0,206 К/Вт для диодного, а сопротивление корпус-теплоотвод всего модуля — 0,010 К/Вт, что задаёт требования к качеству теплового контакта с радиатором. Крепёжные выводы модуля рассчитаны на момент затяжки 2,5-5,0 Н·м.
Основные характеристики
- Максимальное напряжение коллектор-эмиттер / обратное напряжение диода: 1200 В
- Ток коллектора при 25 °C / 100 °C: 309 А / 200 А
- Импульсный ток коллектора: 400 А
- Напряжение насыщения коллектор-эмиттер (25/125/150 °C): 1,70 / 1,95 / 2,00 В
- Пороговое напряжение затвора: 5,2 В
- Максимальное напряжение затвор-эмиттер: ±20 В
- Внутреннее сопротивление затвора: 4,0 Ом
- Максимальная температура перехода: 175 °C
- Стойкость к короткому замыканию: 10 мкс
- Тепловое сопротивление корпус-теплоотвод (модуль): 0,010 К/Вт
- Момент затяжки силовых выводов: 2,5-5,0 Н·м
Где применяется
- Преобразователи частоты: силовые ключи в инверторных мостах приводов переменного тока
- Промышленная автоматика: коммутация мощных нагрузок в системах управления двигателями
- Источники бесперебойного питания и сварочное оборудование: работа на высоких токах при значительном тепловыделении
- Возобновляемая энергетика: инверторы в составе солнечных и ветровых установок
