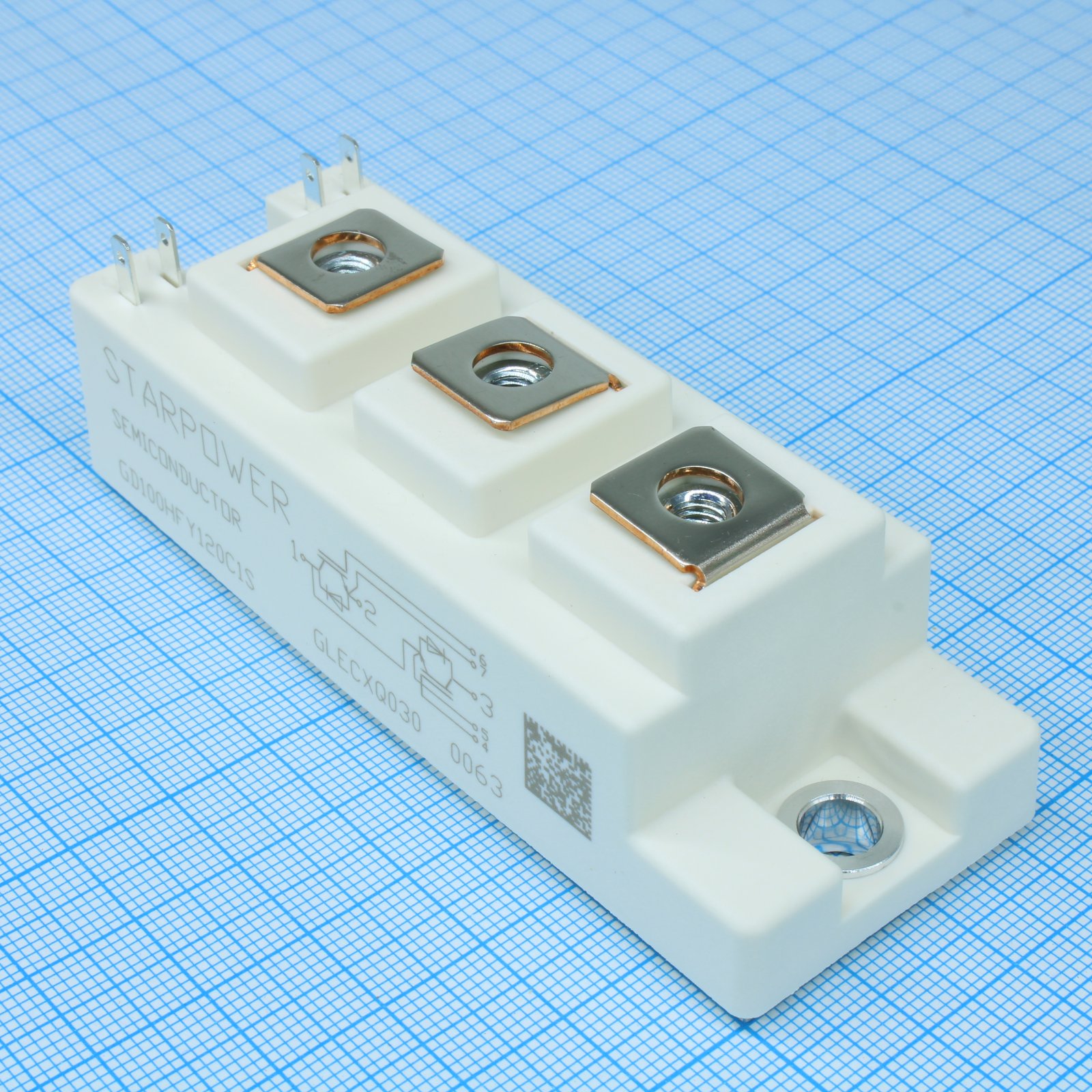

IGBT-модуль GD100HFY120C1S — силовой ключ на основе биполярного транзистора с изолированным затвором и встроенным обратным диодом, выполненный в модульном корпусе с медным основанием и керамической изоляцией DBC. Модуль рассчитан на класс напряжения 1200 В и ток коллектора до 155 А при температуре корпуса 25 °С; при нагреве корпуса до 100 °С допустимый постоянный ток снижается до 100 А. Максимальная рассеиваемая мощность — 511 Вт, предельная рабочая температура кристалла — 150 °С.
В состав модуля входит обратный диод, работающий в паре с транзистором при коммутации индуктивной нагрузки. Постоянный прямой ток диода — 100 А, импульсный — до 200 А, ток короткого замыкания модуля ограничен на уровне 400 А. Прямое падение напряжения на диоде при 25 °С составляет 1,70 В в типовом режиме, по паспорту максимальное значение — до 2,15 В.
Напряжение насыщения коллектор-эмиттер при 25 °С — 1,70 В в типовом режиме и до 2,15 В в максимальном; с ростом температуры до 150 °С типовое значение увеличивается до 2,00 В. Время спада коллекторного тока при 25 °С — 86 нс, при 150 °С возрастает до 186 нс за счёт замедления процессов переключения при нагреве. Управление затвором рассчитано на напряжение до ±20 В, пороговое напряжение открытия лежит в диапазоне от 5,2 до 6,8 В при типовом значении 6,0 В, заряд затвора — 0,78 мкКл, внутреннее сопротивление затвора — 7,5 Ом.
Тепловое сопротивление корпус-радиатор указано отдельно для канала IGBT (0,158 К/Вт), канала диода (0,272 К/Вт) и для модуля в целом (0,050 К/Вт). Эти значения используются при расчёте теплоотвода и подборе радиатора под конкретный режим токовой нагрузки.
Основные характеристики
- Класс напряжения: 1200 В
- Ток коллектора при 25 °С: 155 А
- Ток коллектора при 100 °С: 100 А
- Ток короткого замыкания: 400 А
- Постоянный ток диода: 100 А
- Импульсный ток диода: 200 А
- Напряжение насыщения коллектор-эмиттер (тип., 25 °С): 1,70 В
- Прямое напряжение диода (тип., 25 °С): 1,70 В
- Пороговое напряжение затвора (тип.): 6,0 В
- Максимальное напряжение затвор-эмиттер: ±20 В
- Заряд затвора: 0,78 мкКл
- Внутреннее сопротивление затвора: 7,5 Ом
- Тепловое сопротивление корпус-радиатор модуля: 0,050 К/Вт
- Рассеиваемая мощность: 511 Вт
- Максимальная рабочая температура: 150 °С
Где применяется
- Частотные преобразователи: коммутация фаз в приводах переменного тока, где важен запас по току короткого замыкания и низкие потери на переключение.
- Промышленная автоматика: силовые каскады станочного и конвейерного оборудования с рабочим напряжением до 1200 В.
- Сварочное оборудование: импульсные режимы с высокими токовыми выбросами, где востребован запас по импульсному току диода.
- Источники бесперебойного питания: инверторные каскады с рассеиваемой мощностью в пределах паспортных 511 Вт на модуль.
