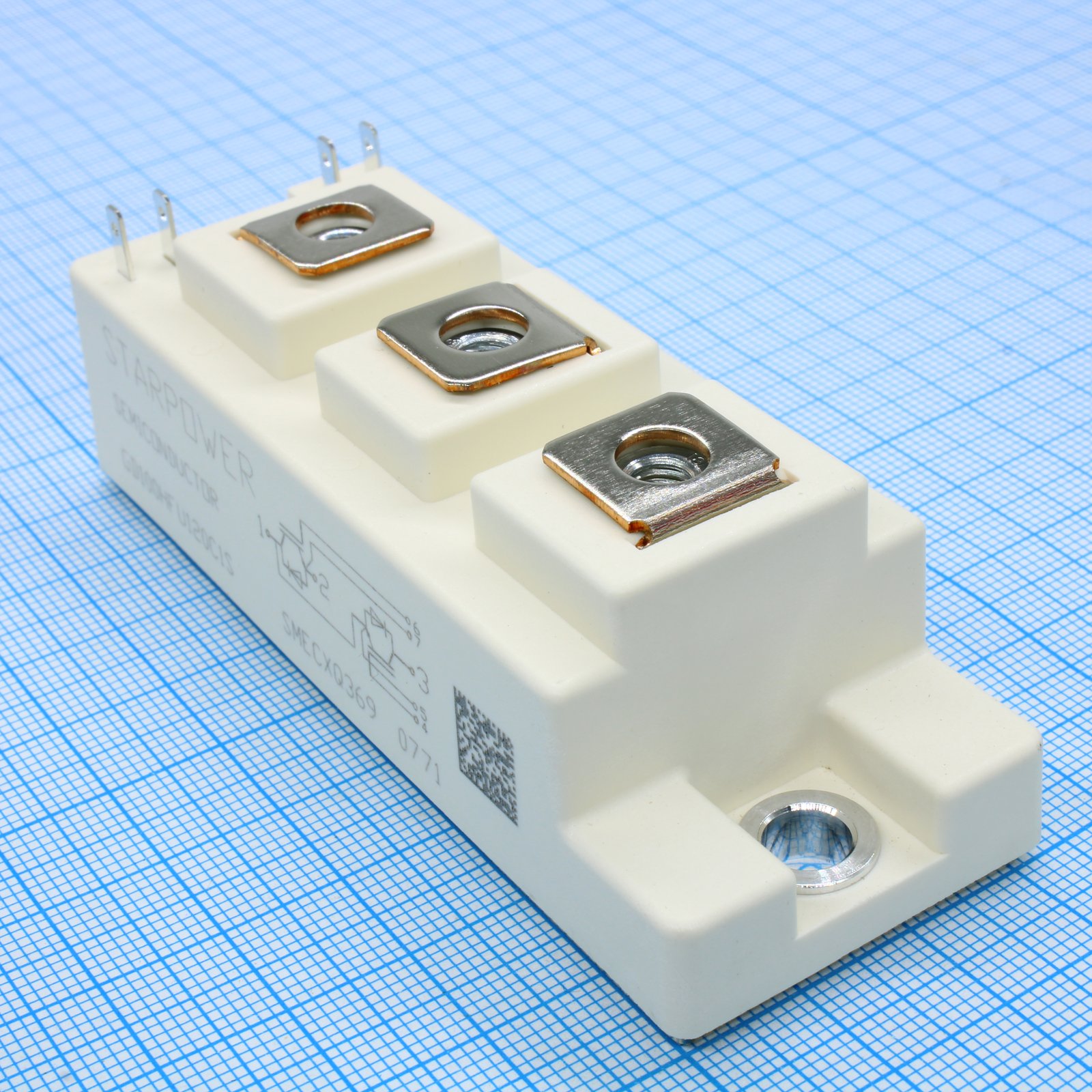

IGBT-модуль GD100HFU120C1S — силовой ключ на биполярном транзисторе с изолированным затвором, рассчитанный на рабочее напряжение 1200 В и ток 100 А. Модуль выполнен по схеме полумоста: в одном корпусе размещены два транзисторных плеча со встроенными антипараллельными диодами (конфигурация 2 in one), поэтому его можно использовать как готовое силовое плечо инвертора или преобразователя без набора дискретных ключей.
Номинальный ток коллектора зависит от температуры корпуса: при 70 °C модуль держит до 100 А, при 25 °C — до 135 А, а в импульсном режиме допускается кратковременный ток до 200 А. Напряжение насыщения коллектор-эмиттер при 25 °C составляет 3.10 В (типовое значение) и не превышает 3.55 В, при нагреве до 125 °C типовое значение возрастает до 3.95 В — эту зависимость стоит учитывать при расчёте потерь на переключение в рабочем цикле.
Встроенные обратные диоды рассчитаны на блокирующее напряжение 1200 В и длительный прямой ток 100 А, импульсно — до 200 А. Прямое падение напряжения на диоде составляет 1.95 В при 25 °C и 2.05 В при 125 °C. Время обратного восстановления и связанные с ним потери энергии в документации приведены отдельно для комнатной и повышенной температуры, что позволяет точнее оценить нагрев модуля на разных режимах нагрузки.
Управление модулем ведётся по цепи затвора с пороговым напряжением 4.9–6.9 В и допустимым размахом ±20 В; заряд затвора — 1.08 мкКл, входная ёмкость — 6.75 нФ, внутреннее сопротивление затвора — 2.5 Ом. Тепловое сопротивление переход-корпус у канала IGBT составляет 0.190 К/Вт, у диода — 0.389 К/Вт, а между корпусом и теплоотводом для модуля в целом — 0.050 К/Вт. Модуль выдерживает короткое замыкание длительностью до 10 мкс, силовые выводы затягиваются моментом 2.5–5.0 Н·м, масса компонента — 150 г.
Основные характеристики
- Рабочее (блокирующее) напряжение: 1200 В
- Номинальный ток коллектора: 100 А при 70 °C, 135 А при 25 °C
- Импульсный ток коллектора: 200 А
- Напряжение насыщения коллектор-эмиттер (25 °C): 3.10 В тип., 3.55 В макс.
- Напряжение насыщения коллектор-эмиттер (125 °C): 3.95 В тип.
- Пороговое напряжение затвор-эмиттер: 4.9–6.9 В
- Заряд затвора: 1.08 мкКл
- Входная ёмкость: 6.75 нФ
- Внутреннее сопротивление затвора: 2.5 Ом
- Прямое напряжение диода: 1.95 В при 25 °C, 2.05 В при 125 °C
- Обратное напряжение диода: 1200 В
- Длительный / импульсный прямой ток диода: 100 А / 200 А
- Тепловое сопротивление переход-корпус (IGBT / диод): 0.190 / 0.389 К/Вт
- Тепловое сопротивление корпус-теплоотвод (модуль): 0.050 К/Вт
- Стойкость к короткому замыканию: 10 мкс
- Момент затяжки силовых выводов: 2.5–5.0 Н·м
- Масса: 150 г
Где применяется
- Частотные преобразователи: полумостовая схема модуля используется как силовое плечо инвертора для регулирования частоты и напряжения на выходе.
- Промышленная автоматика: применяется в силовых блоках приводов и управляющей электронике производственных линий.
- Мощные источники питания: быстрое переключение и рабочее напряжение 1200 В позволяют строить импульсные источники питания большой мощности.
- Электроприводы: используется в инверторных блоках управления асинхронными и синхронными двигателями.
