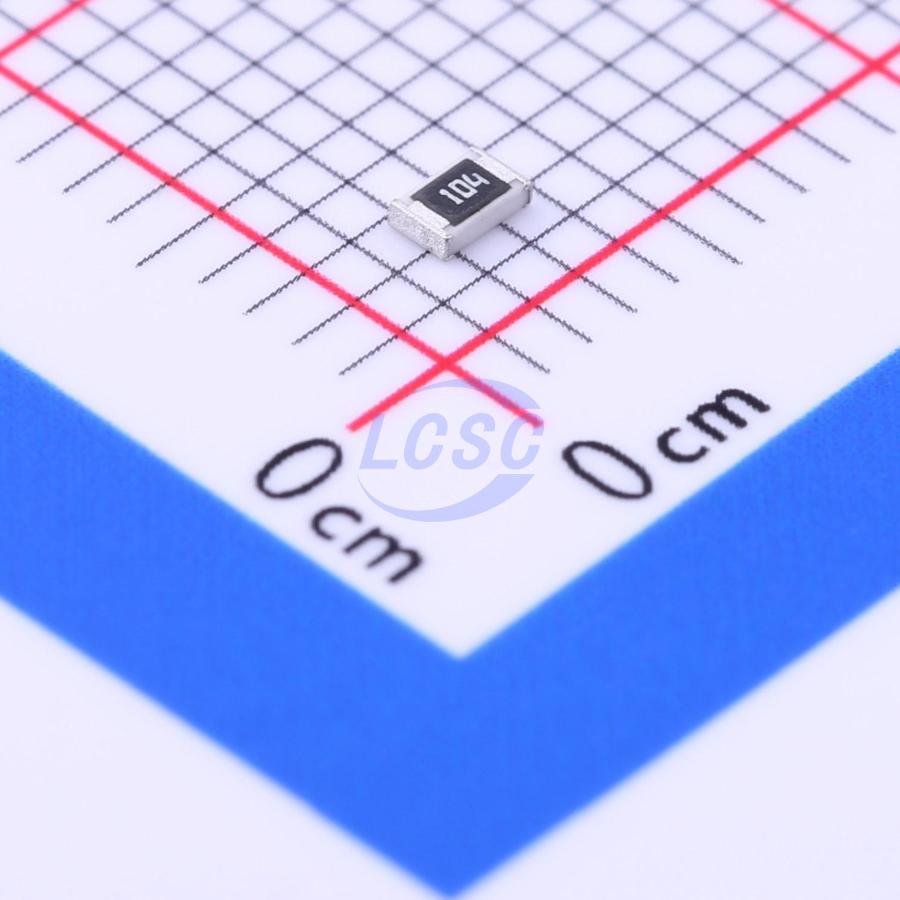

Резистор Panasonic ERJ-6GEYJ104V — постоянный чип-резистор для поверхностного монтажа номиналом 100 кОм с допуском 5%. Он выполнен в корпусе типоразмера 0805 (метрическое обозначение 2012) и рассчитан на номинальную мощность 0,125 Вт. Резистивный элемент сделан по толстоплёночной технологии: слой резистивной пасты нанесён на керамическое основание и защищён покрытием.
Принадлежит к серии ERJ-6GE. Отличие этого исполнения от обычных чип-резисторов общего назначения в том, что оно имеет квалификацию AEC-Q200. Это стандарт испытаний пассивных компонентов для автомобильной электроники. Для партии предусмотрена прослеживаемость по дате и коду партии, поэтому при необходимости можно установить происхождение конкретной поставки.
Номинальное рабочее напряжение составляет 150 В, температурный диапазон — от −55 до 155 °C. Температурный коэффициент сопротивления не превышает ±200 миллионных долей на градус Цельсия. Допуск 5% подходит для цепей, где точность номинала не критична. Для делителей и измерительных цепей лучше выбирать резисторы с меньшим допуском.
Размеры корпуса: длина около 2,01 мм, ширина 1,25 мм. Компонент рассчитан на автоматическую установку и пайку оплавлением. Номинал 100 кОм чаще всего встречается в цепях подтяжки, смещения и обвязки высокоомных входов, где токи малы, а рассеиваемая мощность далека от предела в 0,125 Вт.
Основные характеристики
- Производитель: Panasonic
- Серия: ERJ-6GE
- Сопротивление: 100 кОм
- Допуск: ±5%
- Номинальная мощность: 0,125 Вт
- Номинальное напряжение: 150 В
- Температурный коэффициент: ±200 миллионных долей на °C
- Рабочая температура: от −55 до 155 °C
- Технология: толстоплёночный резистор
- Корпус: 0805, длина около 2,01 мм, ширина 1,25 мм
- Монтаж: поверхностный
- Квалификация: AEC-Q200
Где применяется
- Автомобильная электроника: блоки управления и модули, где требуется квалификация компонентов по AEC-Q200.
- Цепи подтяжки и смещения: высокоомная обвязка входов микроконтроллеров и логических микросхем.
- Промышленная автоматика: платы датчиков и модули ввода-вывода с широким температурным диапазоном.
- Бытовая и потребительская техника: платы питания и управления с автоматизированной сборкой.
