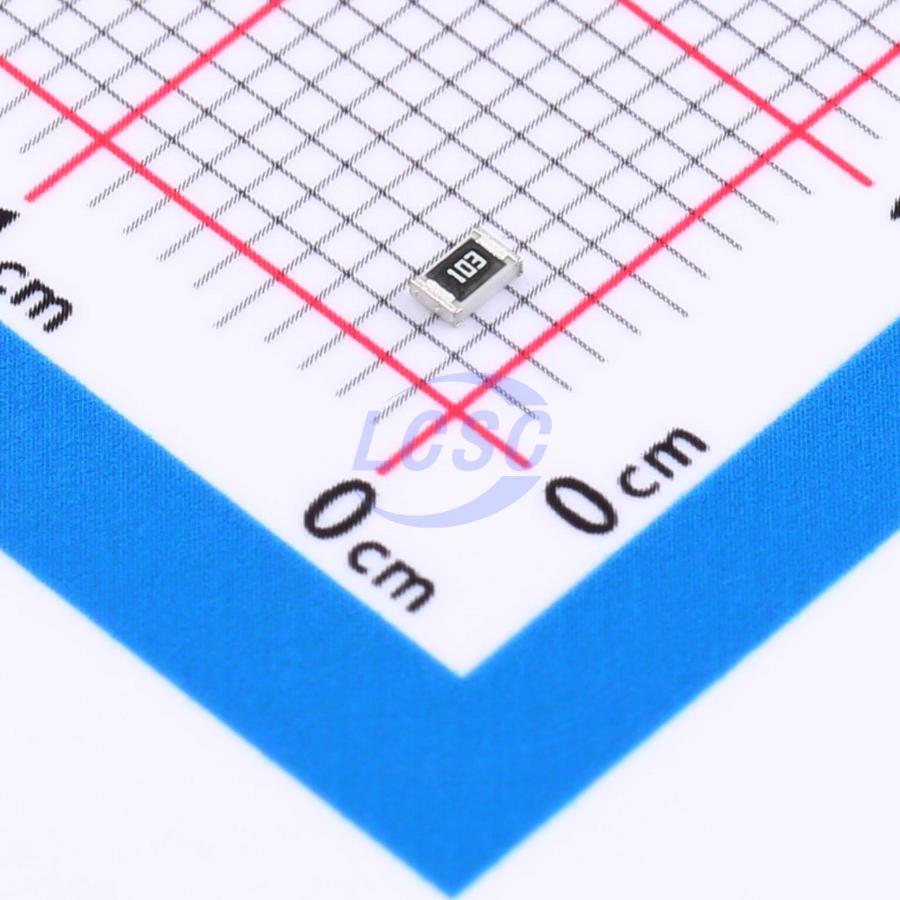

Резистор Panasonic ERJ-6GEYJ103V — толстоплёночный чип-резистор для поверхностного монтажа из серии ERJ-6GE. Номинальное сопротивление — 10 кОм, допуск — 5 %, мощность — 0,125 Вт. Корпус 0805 (по метрической системе 2012) считается одним из самых удобных для ручной и автоматической установки.
Отличие этого исполнения — квалификация AEC-Q200, то есть соответствие требованиям к пассивным компонентам для автомобильной электроники. Это важно, если изделие должно работать при перепадах температуры и вибрации. Рабочий диапазон температур простирается от минус 55 до 155 °C, а температурный коэффициент сопротивления составляет ±200 ppm/°C.
Резистор допускает рабочее напряжение до 150 В, но при выборе режима нужно ориентироваться и на мощность: при 10 кОм предельная мощность 0,125 Вт достигается задолго до этого напряжения. Размеры корпуса — 2,01 мм в длину и 1,25 мм в ширину. Изготовитель указывает соответствие требованиям RoHS и отсутствие веществ SVHC по состоянию на 5 ноября 2025 года.
Допуск 5 % и заметный температурный дрейф делают деталь универсальным элементом, но не прецизионным, несмотря на то, что в описании изготовителя она названа резистором общего назначения повышенной точности. Для измерительных цепей с жёсткими требованиями к стабильности стоит рассматривать серии с допуском 1 % и меньшим температурным коэффициентом.
Основные характеристики
- Производитель: Panasonic
- Серия: ERJ-6GE
- Сопротивление: 10 кОм
- Допуск: 5 %
- Мощность: 0,125 Вт
- Номинальное напряжение: 150 В
- Корпус: 0805 (метрический 2012), 2,01 × 1,25 мм
- Температура: от −55 до 155 °C
- Температурный коэффициент: ±200 ppm/°C
- Квалификация: AEC-Q200
Где применяется
- Автомобильная электроника: блоки управления и модули, где нужна квалификация AEC-Q200.
- Цифровые цепи: подтяжка входов, согласование уровней, ограничение тока светодиодов.
- Промышленная аппаратура: платы управления с широким диапазоном рабочих температур.
- Ремонт и наладка: замена типовых номиналов в корпусе, удобном для ручной пайки.
