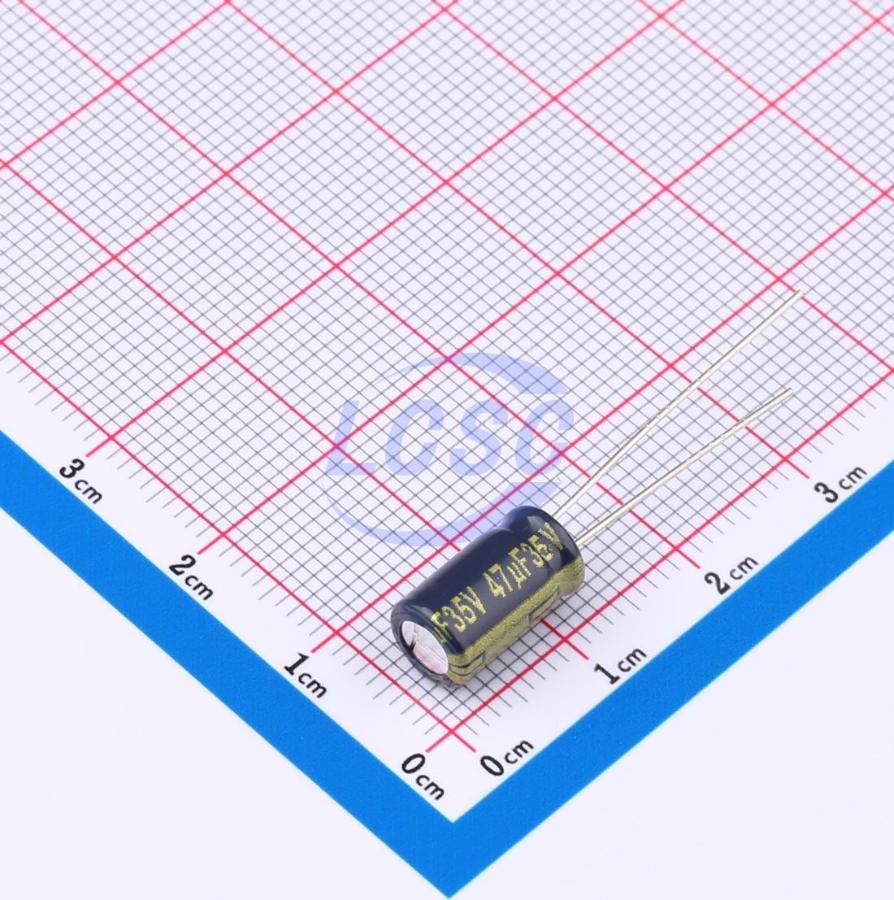

Конденсатор Panasonic EEUFC1V470 — алюминиевый электролитический конденсатор с низким импедансом на 47 мкФ. Номинальное напряжение составляет 35 В, максимальный пульсирующий ток — 290 мА при 105 °C. Корпус типоразмера 6.3×11.2 мм с шагом выводов 2.5 мм разработан для монтажа с выводами в отверстия (THT). Низкий импеданс 0.35 Ω обеспечивает эффективное гашение помех в цепях питания, что особенно важно при работе с импульсными токами.
Конденсатор рассчитан на ток утечки менее 0.01 CV или 3 мкА (в зависимости от того, что больше, через 2 минуты после подачи напряжения) и допуском ±20 %. Ресурс составляет 1000 часов при номинальной температуре. Данное исполнение отличается от других позиций линейки EEUFC более высокой ёмкостью при сохранении компактных размеров, благодаря применению технологии низкого импеданса.
Конденсатор работает в диапазоне температур от −55 до +105 °C, температурный коэффициент ёмкости зависит от частоты воздействия. На частоте 1 кГц коэффициент составляет 0.85, на 100 кГц — 1.0.
Основные характеристики
Алюминиевый электролитический конденсатор на 47 мкФ и 35 В с низким импедансом 0.35 Ω для цепей фильтрации и развязки. Рассчитан на пульсирующий ток до 290 мА, ресурс 1000 часов при 105 °C.
Где применяется
- Импульсные источники питания: гашение помех в выходных цепях DC-DC и AC-DC преобразователей благодаря низкому импедансу.
- Автомобильная электроника: фильтрация питания в системах управления двигателем и модулях защиты.
- Промышленные приборы: развязка в высоконагруженных цепях общего назначения.
- Системы связи: сглаживание пульсаций в усилителях мощности и высокочастотных устройствах.
