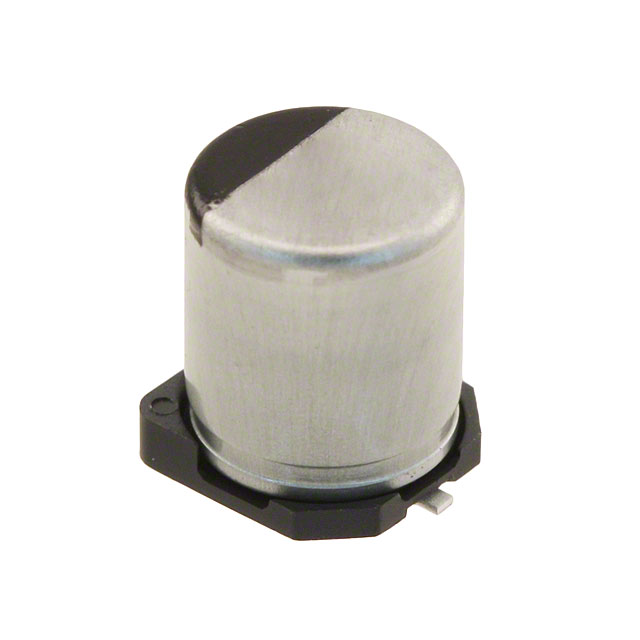

Конденсатор Panasonic EEHZA1J220XP — это полимерный гибридный алюминиевый конденсатор, разработанный для автомобильной электроники. Компонент входит в серию ZA и предназначен для поверхностного монтажа. Ёмкость составляет 22 мкФ с допуском ±20%, номинальное напряжение — 63 В постоянного тока. Эквивалентное последовательное сопротивление (ESR) не превышает 0.08 Ом при 100 кГц, что значительно ниже, чем у конвенционального алюминиевого электролита.
Максимальный пульсирующий ток составляет 1500 мА при 100 кГц и температуре 105 °C. Компонент рассчитан на работу 10000 часов при температуре 105 °C с сохранением первоначальных характеристик. Ток утечки не превышает 0.01 CV или 3 мкА. Тангенс угла диэлектрических потерь равен 0.08 при 120 Гц и 20 °C. Конденсатор работает в диапазоне температур от −55 до +105 °C.
Конденсатор выполнен в корпусе D8 размером 6.3×7.7 мм. Компонент выдерживает испытание на стойкость к влажности (damp heat test) 2000 часов при 85 °C и 85–90% относительной влажности при номинальном напряжении. После эксплуатационного испытания ESR остаётся в пределах 200% первоначального значения, ёмкость изменяется не более чем на 30%. Конденсатор соответствует требованиям автомобильной надёжности и использует чёрный маркер для обозначения марки производителя.
Основные характеристики
Ёмкость 22 мкФ с допуском ±20%, номинальное напряжение 63 В, ESR максимум 0.08 Ом при 100 кГц, пульсирующий ток до 1500 мА, ресурс 10000 часов при 105 °C, диапазон рабочих температур −55…+105 °C.
Где применяется
- Автомобильная электроника: системы управления двигателем, модули управления трансмиссией, приборные панели
- Источники питания высокой надёжности: буферирование и сглаживание пульсаций в DC-DC преобразователях
- Промышленные системы управления: контроллеры, инверторы, силовые модули
- Мобильная техника: электропогрузчики, спецмашины, системы с жёсткими требованиями к надёжности
Специалисты компании помогут подобрать конденсатор с требуемыми характеристиками, предложат аналог и рассчитают стоимость и сроки доставки. Направьте запрос на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
