Конденсатор Panasonic EEEFT1E101AP — электролитический конденсатор со сниженным импедансом, предназначенный для поверхностного монтажа. Ёмкость 100 мкФ, номинальное напряжение 25 В, допуск ±20 %. Типоразмер SMD 6,3 × 5,8 мм. Рабочий ток 300 мА. Ресурс 2000 часов при температуре 105 °C с допуском на снижение ёмкости до ±30 % и увеличение тангенса угла потерь до 200 % от начального значения.
Конденсаторы серии FT отличаются низким эквивалентным последовательным сопротивлением (ESR) благодаря конструкции с несколькими выводами и оптимизации внутренней геометрии. Это позволяет применять их в цепях с высокой пульсирующей нагрузкой, в частности на выходах импульсных источников питания. Низкое ESR уменьшает падение напряжения на конденсаторе при прохождении токов и снижает генерацию тепла. Ток утечки после двух минут подачи номинального напряжения не превышает 0,01 CV микроампер, где C — ёмкость в микрофарадах, V — напряжение в вольтах. Для этой позиции это составляет максимум 0,25 микроампер.
Конденсатор способен выдерживать циклические нагрузки: при частоте пульсаций 1 кГц пиковый ток может составлять 300 мА без превышения температурных ограничений. При частотах 10 кГц и выше поправочный коэффициент составляет 0,95 и выше, что позволяет выдерживать полный рабочий ток. Температурный диапазон работы от −55 до +105 °C. Стойкость к пайке гарантирует, что конденсатор не потеряет ёмкость и не увеличит утечку после воздействия температур пайки.

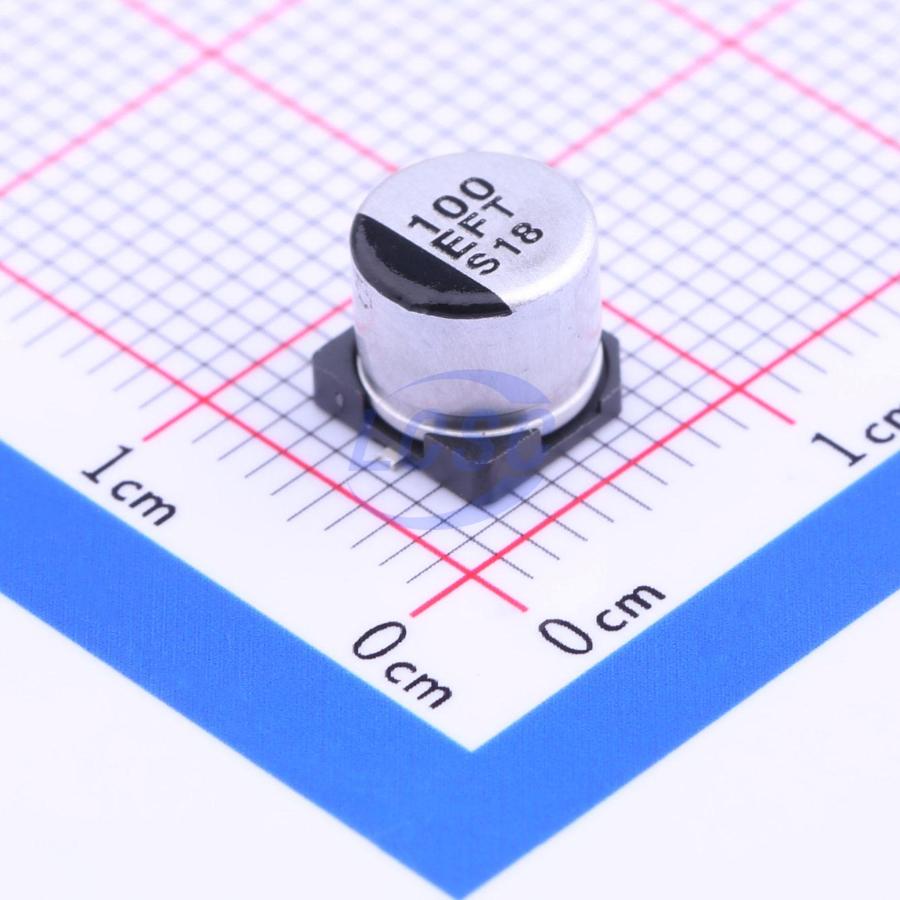

Конденсатор поставляется в цилиндрическом металлическом корпусе из алюминия с чёрной маркировкой на крышке. Габариты позволяют устанавливать его вблизи интегральных схем без дополнительного монтажного пространства. Достаточно высокое номинальное напряжение 25 В обеспечивает запас по напряжению в схемах с выходным напряжением 15–20 В.
Основные характеристики
Электролитический конденсатор 100 мкФ, 25 В, типоразмер 6,3 × 5,8 мм, допуск ±20 %, рабочий ток 300 мА. Ресурс 2000 часов при 105 °C. Низкое эквивалентное последовательное сопротивление, высокая надёжность в циклических режимах. Поверхностный монтаж, лента на катушке.
Где применяется
- Фильтрация на выходе источников питания: применение в схемах с импульсными регуляторами напряжения и выпрямителями, где требуется сглаживание пульсаций с амплитудой в десятки-сотни милливольт
- Развязка питания прецизионных схем: использование близко к интегральным схемам для подавления высокочастотных помех и обеспечения локального резерва заряда при кратковременных скачках нагрузки
- Автомобильная и промышленная электроника: позиция подходит для работы в диапазоне температур от минусовых до плюсовых значений, включая высокие температуры при установке рядом с источниками тепла
- Импульсные приложения: позволяет работать с пульсирующими токами амплитудой 300 мА на частотах от десятков герц до десятков килогерц
Специалисты компании помогут выбрать нужное количество конденсаторов для вашей схемы, предложат аналоги с другим ресурсом или ёмкостью и укажут точные сроки доставки из Китая. Заявку направить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
