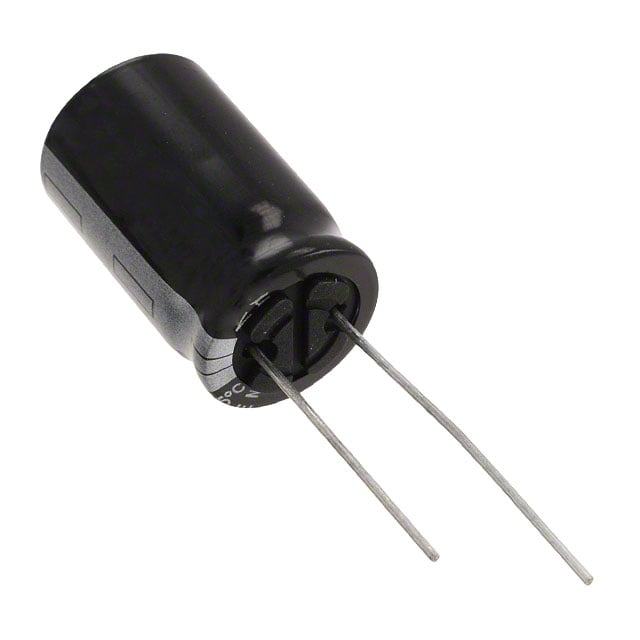

Конденсатор Panasonic ECA2AHG471 — алюминиевый электролитический конденсатор ёмкостью 470 мкФ на напряжение 100 В постоянного тока. Выводной компонент в корпусе 16×25 мм с радиальным расположением выводов на расстоянии 7,5 мм применяется в источниках питания, фильтрах и буферных цепях промышленного оборудования и потребительской электроники. Припустимый ток пульсаций составляет 715 мА при номинальной температуре, что определяет применение в цепях с переменной составляющей тока.
Гарантийный ресурс работы составляет не менее 2000 часов при температуре 105 °C, что соответствует среднему сроку для электролитических конденсаторов стандартного класса. Допуск на ёмкость ±20% соответствует требованиям к стабильности фильтрующих цепей, где точность не критична. Тангенс угла потерь в пределах 200 % от начального значения обеспечивает приемлемый уровень рассеивания энергии при работе с переменным напряжением.
Рабочий диапазон −55…+105 °C охватывает промышленные условия включительно до повышенных температур в закрытых корпусах оборудования. Максимальный ток утечки после двух минут составляет не более 0,01 CV (где C — ёмкость, V — напряжение) или 3 мкА, что гарантирует низкие потери энергии в режиме хранения энергии. Компонент выпускается в ленте в картонной коробке для удобства доставки и хранения на складе.
Основные характеристики
Ёмкость 470 мкФ на 100 В постоянного тока с допуском ±20%, максимальный ток пульсаций 715 мА, ресурс 2000 часов при 105 °C. Корпус радиальный 16×25 мм, шаг выводов 7,5 мм, рабочий диапазон −55…+105 °C.
Где применяется
- Фильтры источников питания: сглаживание выпрямленного напряжения переменного тока и подавление пульсаций в низковольтных и промежуточных цепях
- Буферные цепи питания: поддержание напряжения при кратковременных провалах сетевого напряжения или резких пиках нагрузки
- Развязка в цепях питания усилителей: подавление взаимного влияния между каналами в многоканальных аудиосистемах и усилительных устройствах
- Колебательные RC-цепи: формирование временных задержек и управляющих сигналов в схемах синхронизации и контроля
Специалисты компании помогут подобрать конденсатор с другой ёмкостью, напряжением или ресурсом, если требуется адаптация под конкретное оборудование. Техническая консультация и расчёт сроков поставки из Китая доступны по адресу micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
