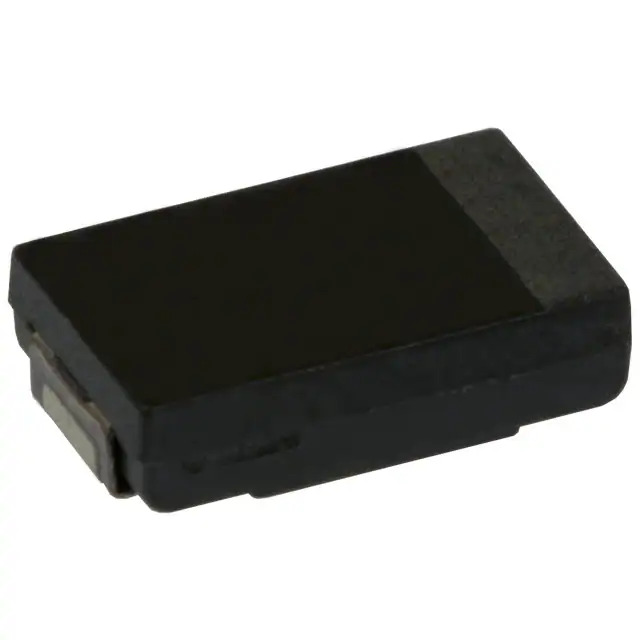

Конденсатор Panasonic EEFSX0J121E7 — алюминиевый полимерный конденсатор ёмкостью 120 мкФ на номинальное напряжение 6,3 В, выполненный в корпусе 7343-19 для поверхностного монтажа. Полимерный электролит вместо жидкого обеспечивает низкое эквивалентное последовательное сопротивление и допускает работу на высоких частотах пульсаций без заметного нагрева корпуса.
Эквивалентное последовательное сопротивление конденсатора — 0,007 Ом, а допустимый ток пульсаций достигает 7000 мА. Сочетание этих двух параметров означает, что конденсатор рассеивает на собственном сопротивлении заметно меньше энергии, чем электролитический конденсатор такой же ёмкости с жидким электролитом, и способен пропускать через себя значительный переменный ток без превышения допустимого нагрева.
Допуск по ёмкости составляет ±20%, что типично для алюминиевых конденсаторов данного класса и не критично в цепях сглаживания и фильтрации, где точное значение ёмкости не требуется. Компонент рассчитан на непрерывную работу в течение 2000 часов при температуре корпуса 105°C, после чего производитель не гарантирует сохранение исходных параметров ёмкости и ESR.
Корпус 7343-19 — стандартный типоразмер для SMD-конденсаторов такой ёмкости и напряжения, с длиной около 7,3 мм, шириной 4,3 мм и высотой 1,9 мм. Компактная высота корпуса позволяет устанавливать конденсатор на платах с ограниченным зазором до соседних узлов, например под радиаторами или в низкопрофильных блоках питания.
Основные характеристики
- Ёмкость: 120 мкФ
- Номинальное напряжение: 6,3 В
- Допуск по ёмкости: ±20%
- Эквивалентное последовательное сопротивление (ESR): 0,007 Ом
- Допустимый ток пульсаций: 7000 мА
- Срок службы: 2000 часов при 105°C
- Корпус: 7343-19, монтаж SMD
Где применяется
- Импульсные источники питания: сглаживание пульсаций на выходе преобразователей с высокой частотой переключения
- Цепи питания процессоров и ПЛИС: фильтрация на шинах с большими бросками тока нагрузки
- Промышленная автоматика: узлы, работающие при повышенной температуре внутри корпуса оборудования
- Компактные блоки питания: применение низкопрофильного корпуса там, где высота компонентов ограничена
