Конденсатор Panasonic EEF-CX0J221R — полимерный алюминиевый конденсатор для поверхностного монтажа номинальной ёмкостью 220 мкФ на напряжение 6.3 В, серия CX. В качестве электролита в нём используется проводящий полимер вместо жидкого электролита, что даёт низкое эквивалентное последовательное сопротивление и позволяет пропускать через конденсатор большой пульсирующий ток без чрезмерного нагрева корпуса.
ESR ограничено значением 15 мОм на частоте 100 кГц при +20°C, а допустимый пульсирующий ток — 5100 мА (r.m.s.) на той же частоте при +45°C. Для расчёта нагрузки при повышенных температурах в документации на серию заданы понижающие коэффициенты: 1.0 до 45°C, 0.7 в диапазоне 45–85°C и 0.25 в диапазоне 85–105°C, то есть на верхней границе рабочего диапазона допустимый ток снижается почти в четыре раза от паспортного значения.

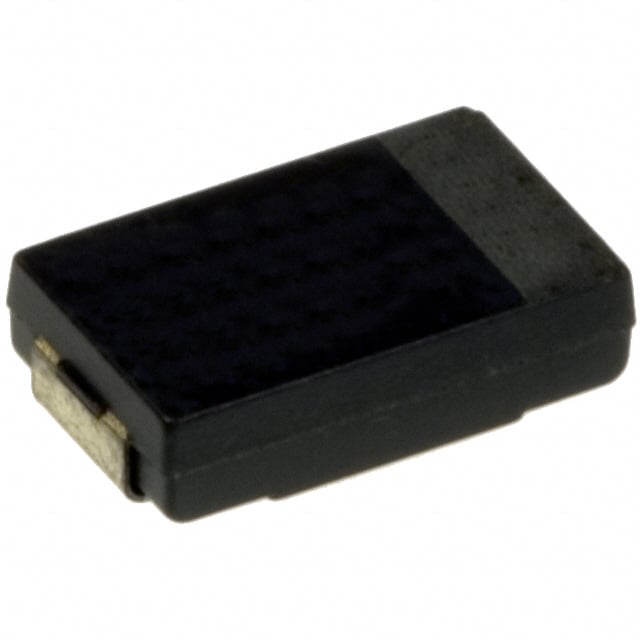

Конденсатор выполнен в корпусе размером 7.3×4.3×1.9 мм для поверхностного монтажа, полярность обозначена полосой на положительном выводе. Ток утечки не превышает 138.6 мкА при измерении напряжением 0.1×C×V в течение 2 минут, что типично для полимерных конденсаторов такой ёмкости и напряжения. Тангенс угла потерь — не более 0.06 на частоте 120 Гц при +20°C.
Ресурс изделия — 2000 часов при +105°C под номинальным напряжением, после чего допускается изменение ёмкости не более ±20%, рост tanδ не более чем в 2 раза и рост тока утечки не более чем в 3 раза от начального значения. Отдельно нормирована стойкость к влажному теплу: 500 часов при 60°C и относительной влажности 90% без приложенного напряжения, с теми же критериями по ёмкости и tanδ. Рабочий температурный диапазон — от -55°C до +105°C. Позиция поставляется в ленте на катушке.
Основные характеристики
- Ёмкость: 220 мкФ
- Номинальное напряжение: 6.3 В
- Допуск ёмкости: ±20%
- ESR: 15 мОм макс. на 100 кГц/+20°C
- Пульсирующий ток: 5100 мА (r.m.s.) на 100 кГц/+45°C
- Размер корпуса: 7.3×4.3×1.9 мм
- Монтаж: SMD, лента на катушке
- Рабочая температура: -55...+105°C
- Ресурс: 2000 часов при +105°C
- Тип: полимерный алюминиевый конденсатор
Где применяется
- Импульсные преобразователи напряжения: фильтрация выходного напряжения DC-DC преобразователей, где важны низкий ESR и высокий допустимый пульсирующий ток
- Источники питания цифровой техники: развязка по питанию процессоров и ПЛИС на платах с ограниченным местом под компоненты
- Телекоммуникационное оборудование: сглаживание пульсаций в блоках питания коммутаторов и модемов, работающих при повышенной температуре внутри корпуса
- Промышленная автоматика: применение в модулях питания, где требуется длительный ресурс работы при температуре до +105°C
