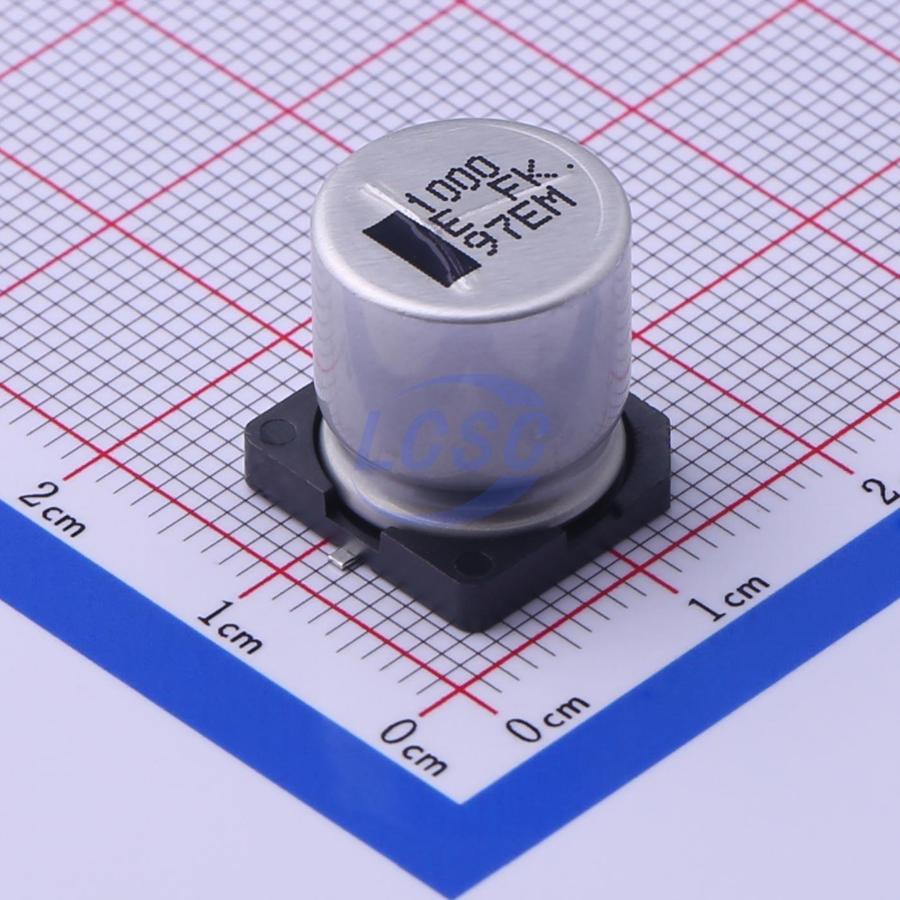

Конденсатор Panasonic EEE-FK1E102AQ — это алюминиевый электролитический конденсатор серии FK, разработанный для автомобильной электроники с высокими требованиями к надёжности. Компонент предназначен для поверхностного монтажа и работает при номинальном напряжении 25 В постоянного тока. Ёмкость составляет 1000 мкФ с допуском ±20%. Эквивалентное последовательное сопротивление (ESR) при 100 кГц и 20 °C составляет 0.14 Ом, импеданс не превышает 60 мОм.
Максимальный пульсирующий ток достигает 1100 мА при 100 кГц и 105 °C. Компонент рассчитан на работу 5000 часов при максимальной температуре 105 °C. Ток утечки не превышает 0.01 CV (мкА) после 2 минут воздействия номинального напряжения. После эксплуатационного испытания ёмкость изменяется не более чем на 30% от первоначального значения, ESR остаётся в пределах 200% от начального значения. Конденсатор работает в диапазоне температур от −55 до +105 °C.
Корпус размером 12.5×13.5 мм классифицируется как код размера H13, припойная площадка составляет 13.5×13.5 мм. Компонент прошёл испытание на влагоустойчивость (damp heat test) при условиях высокой влажности. Максимальное сопротивление изоляции между выводами при 500 В и 20 °C остаётся высоким. Конденсатор имеет виброустойчивую версию для применения в подвижной технике. При низких температурах импеданс повышается: при −25 °C отношение Z/Z(20 °C) составляет 2, при −40 °C — 3, при −55 °C — 3. При пайке рефлювом ток утечки остаётся в пределах начального значения, ёмкость изменяется не более чем на 10%. Пульсирующий ток при низкой частоте (120 Гц) составляет 825 мА, при высокой частоте (100 кГц) — до 1.1 А.
Основные характеристики
Ёмкость 1000 мкФ с допуском ±20%, номинальное напряжение 25 В, ESR 0.14 Ом при 100 кГц, пульсирующий ток до 1100 мА, ресурс 5000 часов при 105 °C, диапазон рабочих температур −55…+105 °C.
Где применяется
- Автомобильная электроника: системы управления двигателем, модули питания, преобразователи напряжения
- Источники питания промышленного оборудования: выпрямители, регуляторы, фильтрация питания
- Силовые модули и инверторы: буферирование напряжения, сглаживание пульсаций в DC-link
- Спецмобильная техника: системы высокой надёжности с повышенными требованиями к ресурсу
