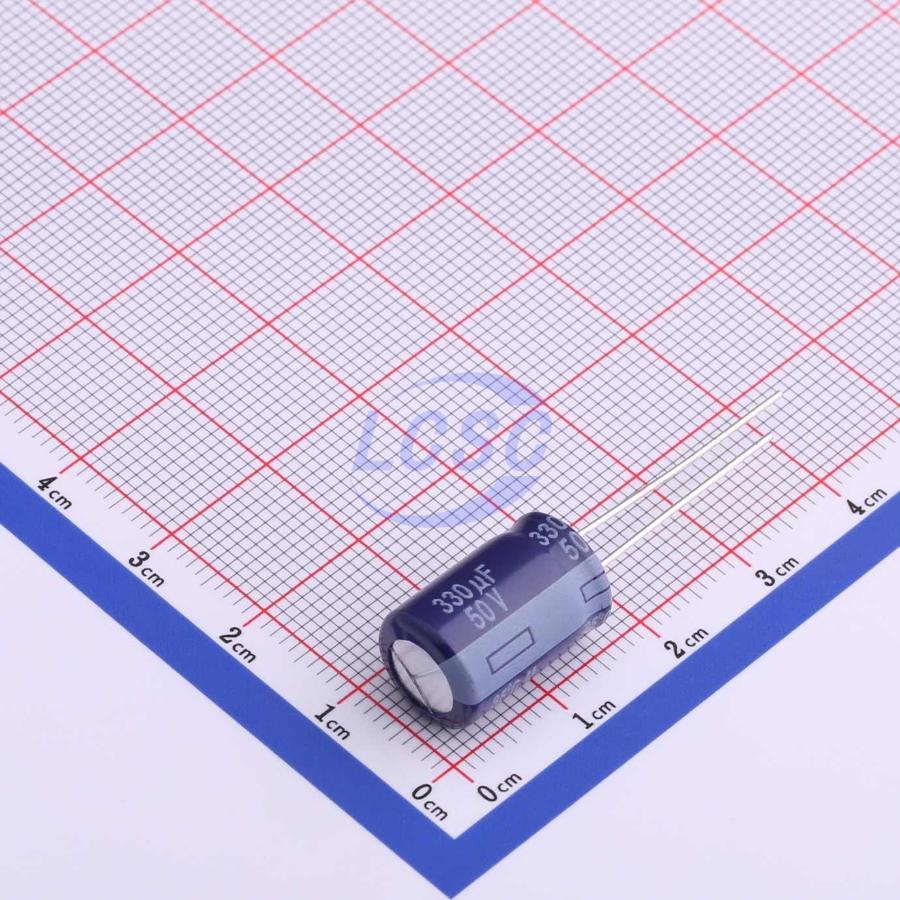

Конденсатор Panasonic ECA1HM331 — алюминиевый электролитический конденсатор на 330 мкФ и 50 В в радиальном корпусе 10×16 мм с шагом выводов 5 мм. Компонент предназначен для монтажа в отверстия (THT) и разработан для автомобильной электроники с рабочей температурой до 85 °C. Пульсирующий ток составляет 500 мА при 85 °C, ресурс гарантирован на 2000 часов при номинальной температуре. Допуск ёмкости ±20 %, ток утечки не превышает 0.01 CV или 3 мкА в зависимости от того, что больше.
Конденсатор отличается от микроэлектронных компонентов (MLCC и SMD) большой ёмкостью при относительно компактных размерах, что позволяет использовать его для основной фильтрации и накопления энергии в цепях питания. Коэффициент рассеяния энергии не превышает 0.12 при частоте 120 Гц, что характерно для электролитических конденсаторов этого класса. Радиальное исполнение с медными выводами диаметром 0.5 мм обеспечивает надёжный контакт при пайке и механическую прочность в собранном устройстве.
Позиция входит в серию ECA производства Panasonic, которая применяется в миллионах автомобилей по всему миру. Конденсатор идеален для замены изношенного компонента в тех же классов устройств благодаря совместимости по габаритам и электрическим характеристикам.
Основные характеристики
Алюминиевый электролитический конденсатор 330 мкФ, 50 В, ±20 % допуск, радиальный корпус 10×16 мм для фильтрации и накопления энергии в автомобильных и промышленных источниках питания. Рассчитан на 500 мА при 85 °C и 2000 часов работы.
Где применяется
- Автомобильная электроника: фильтрация и накопление энергии в системах управления двигателем, генераторах и распределительных устройствах.
- Источники питания: выходные фильтры в устройствах преобразования переменного и постоянного тока благодаря большой ёмкости.
- Промышленные приборы: системы регулировки и управления, где требуется надёжная фильтрация питания.
- Зарядные устройства: быстрые и медленные системы зарядки аккумуляторов с требованиями к стабильности напряжения.
