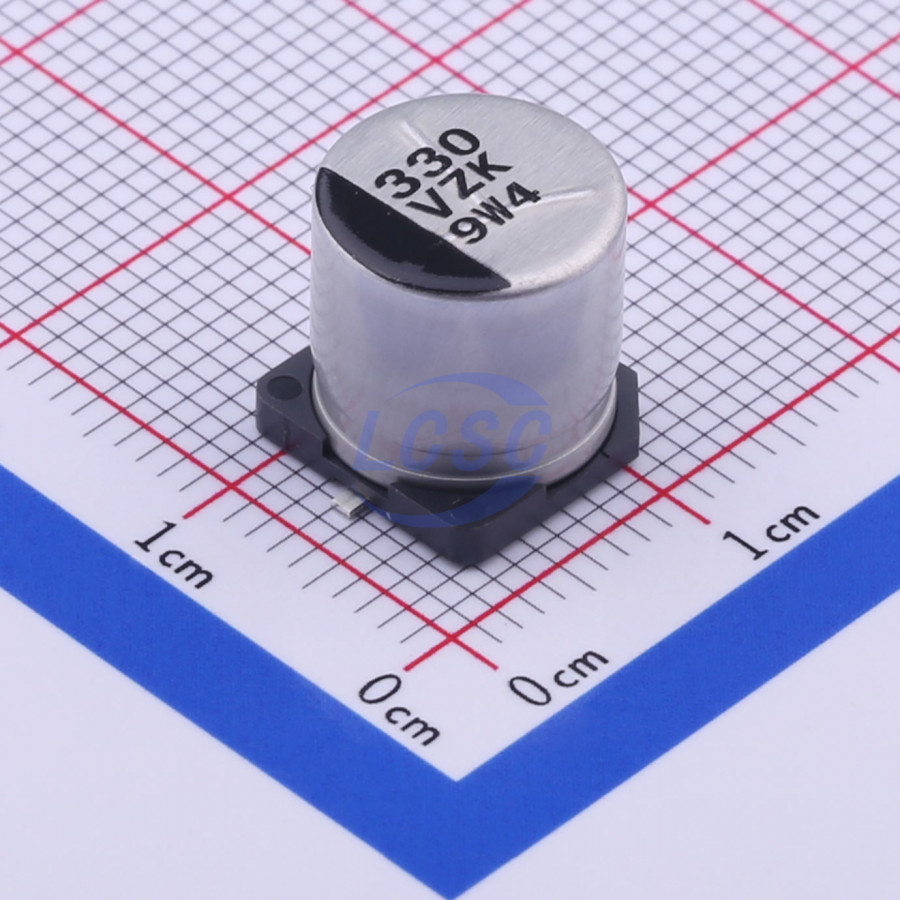

Конденсатор Panasonic EEHZK1V331P — это полимерный гибридный алюминиевый конденсатор серии ZK, разработанный для автомобильной электроники с высокими требованиями к надёжности. Компонент предназначен для поверхностного монтажа и работает при номинальном напряжении 35 В постоянного тока. Ёмкость составляет 330 мкФ с допуском ±20%. Эквивалентное последовательное сопротивление (ESR) не превышает 0.02 Ом при 100 кГц и 20 °C, что позволяет эффективно подавлять пульсации напряжения.
Максимальный пульсирующий ток достигает 2800 мА при 100 кГц и температуре 125 °C. Компонент рассчитан на работу 4000 часов при максимальной температуре 125 °C с сохранением характеристик. Ток утечки не превышает 0.01 CV или 3 мкА. После эксплуатационного испытания ESR остаётся в пределах 200% первоначального значения, ёмкость изменяется не более чем на 30%. Конденсатор работает в диапазоне температур от −55 до +125 °C.
Корпус размером 10.0×10.2 мм классифицируется как код размера G, выполняется в виде радиального чип-конденсатора с припойной площадкой 10.3×10.3 мм. Конденсатор прошёл испытание на влагоустойчивость (damp heat test) при 85 °C и 85–90% относительной влажности в течение 2000 часов при номинальном напряжении. Импульсное напряжение составляет номинальное значение, умноженное на 1.25, при температуре 15–35 °C. Компонент имеет виброустойчивую версию и соответствует спецификации AEC-Q200 для автомобильного применения. Минимальная партия упаковки составляет 500 единиц.
Основные характеристики
Ёмкость 330 мкФ с допуском ±20%, номинальное напряжение 35 В, ESR максимум 0.02 Ом при 100 кГц, пульсирующий ток до 2800 мА, ресурс 4000 часов при 125 °C, рабочий диапазон −55…+125 °C.
Где применяется
- Автомобильная электроника: системы управления двигателем, модули питания, контроллеры трансмиссии
- Источники питания высокой надёжности: DC-DC преобразователи, регуляторы напряжения, фильтрация питания
- Промышленные приводы: инверторы, преобразователи частоты, системы управления электромоторами
- Энергетическое оборудование: выпрямители, модули распределения питания, блоки резервного питания
