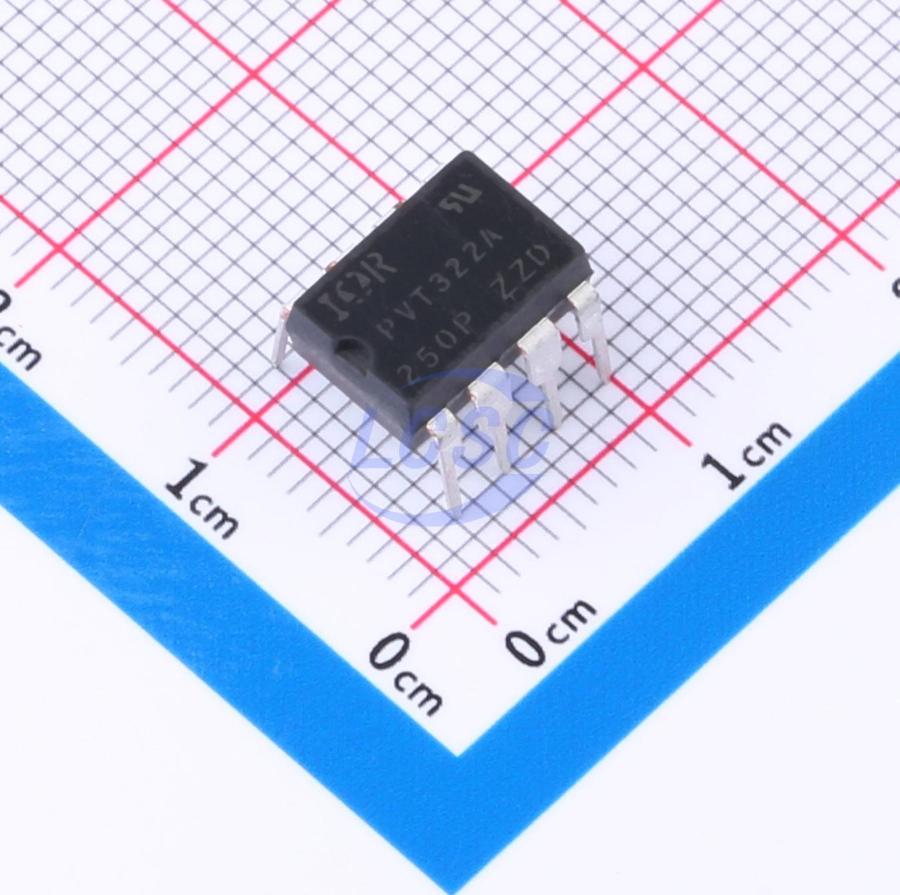

Оптореле Infineon PVT322APBF — твердотельное реле на фотогальванической паре в корпусе DIP-8 для монтажа в отверстия. Управляющий сигнал подаётся на встроенный светодиод, который через фотогальванический столбик заряжает затвор выходного полевого транзистора HEXFET, обеспечивая гальваническую развязку между цепью управления и коммутируемой нагрузкой без механических контактов и связанного с ними дребезга.
Для включения реле по входу требуется ток от 2 до 25 мА, для гарантированного выключенного состояния входной ток должен быть не выше 0.4 мА. Время включения не превышает 3.0 мс, время выключения — 0.5 мс, что заметно быстрее типичного электромеханического реле и не сопровождается дребезгом контактов.
Выходная часть реализована как два независимых полюса (dual pole) на MOSFET-транзисторах. Коммутируемое напряжение — от 0 до ±250 В переменного или постоянного тока, непрерывный ток нагрузки — до 170 мА, пиковый — до 500 мА. Сопротивление открытого канала не превышает 8 Ом, ток утечки в закрытом состоянии — не более 1.0 мкА, а допустимое обратное напряжение — 6.0 В.
Изоляция между входной и выходной цепью выдерживает 4000 В RMS, между полюсами — 1000 В постоянного тока, сопротивление изоляции — 10^12 Ом при ёмкости вход-выход 1.0 пФ. Рабочий диапазон температур — от -40 до +85 °C, хранения — от -40 до +100 °C, максимальная температура пайки выводов — +260 °C. Реле имеет сертификацию UL.
Основные характеристики
- Тип: фотогальваническое твердотельное реле, dual pole
- Корпус: DIP-8, выводной монтаж
- Управляющий ток включения: 2.0–25 мА
- Ток для гарантированного выключения: не более 0.4 мА
- Время включения: не более 3.0 мс
- Время выключения: не более 0.5 мс
- Коммутируемое напряжение: 0 до ±250 В AC/DC
- Непрерывный ток нагрузки: до 170 мА
- Пиковый ток нагрузки: до 500 мА
- Сопротивление открытого канала: не более 8 Ом
- Ток утечки в закрытом состоянии: не более 1.0 мкА
- Изоляция вход-выход: 4000 В RMS
- Изоляция между полюсами: 1000 В DC
- Сопротивление изоляции: 10^12 Ом
- Ёмкость вход-выход: 1.0 пФ
- Рабочая температура: от -40 до +85 °C
- Температура хранения: от -40 до +100 °C
- Макс. температура пайки: +260 °C
Где применяется
- Телефонные линии: коммутация абонентской линии (on/off hook), переключение Tip и Ring
- Промышленная автоматика: гальванически развязанная коммутация сигнальных и слаботочных цепей
- Измерительное оборудование: развязка каналов управления и измерения от силовой части
- Замена электромеханических реле: узлы, где важны отсутствие дребезга и высокая скорость переключения
