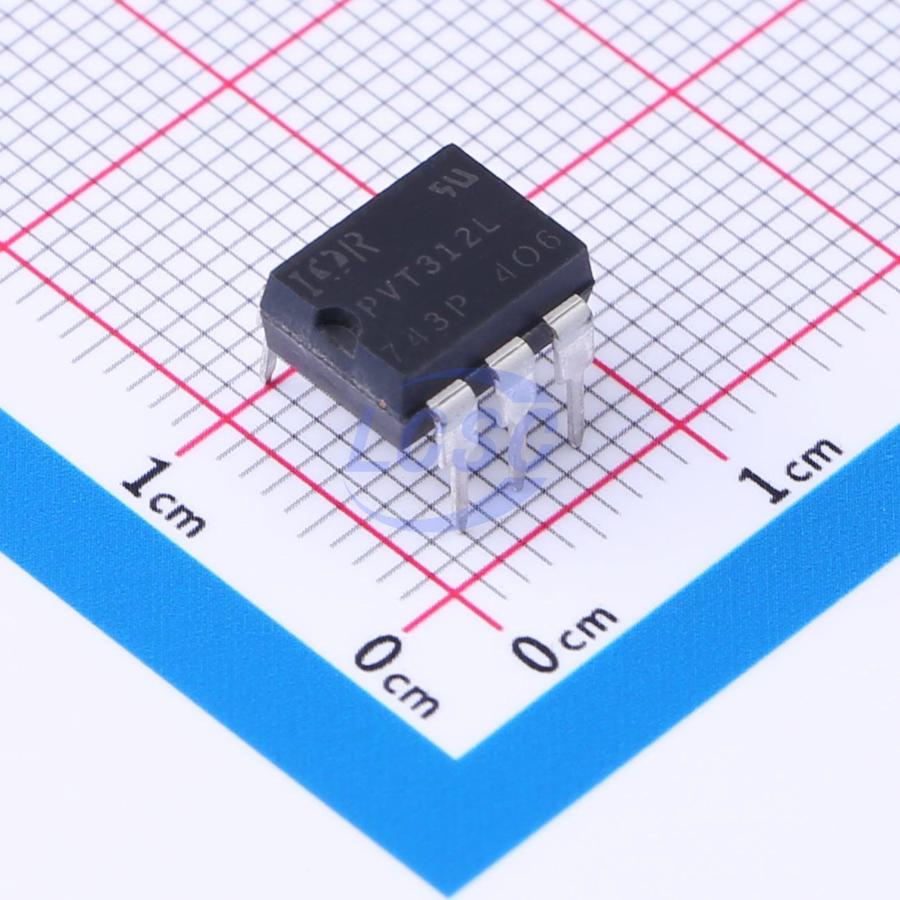

Оптореле Infineon PVT312LPBF — твердотельное реле с выходным каскадом на MOSFET-транзисторах HEXFET, заменяющее механический контакт электронным ключом. Реле выполняет одну нормально разомкнутую коммутационную функцию: пока управляющий сигнал отсутствует, цепь нагрузки разорвана, а при подаче тока управления канал открывается и пропускает переменный или постоянный ток напряжением до 250 В.
Управление построено на оптической развязке: светодиод на входе засвечивает фотогальванический генератор, который формирует напряжение для открытия выходных транзисторов. Ток управления лежит в диапазоне 2–25 мА, а входная и выходная части электрически разделены изоляцией с прочностью 4000 В RMS и сопротивлением не менее 10^12 Ом, что убирает гальваническую связь между управляющей схемой и коммутируемой цепью.
Выходной каскад допускает три варианта включения нагрузки — A, B и C, каждый со своим сопротивлением в открытом состоянии и допустимым током. Соединение A рассчитано на смешанную нагрузку переменного и постоянного тока, а соединения B и C — на более высокие токи постоянного тока с меньшим сопротивлением канала. Встроенное ограничение тока защищает выход при коротком замыкании или превышении нагрузки.
Реле переключается без дребезга контактов, характерного для электромеханических аналогов: время включения не превышает 3,0 мс, выключения — 0,5 мс. Ток утечки в закрытом состоянии не превышает 1 мкА, что делает реле пригодным для высокоомных измерительных цепей. Рабочий диапазон температур от −40 до +85°C и стойкость к электростатическому разряду по модели HBM на уровне 4000 В позволяют применять реле в промышленной аппаратуре.
Основные характеристики
- Тип: однополюсное нормально разомкнутое твердотельное реле (SPST-NO)
- Корпус: DIP-6, выводной монтаж, 6 выводов
- Диапазон напряжений нагрузки: 0 до ±250 В (AC или DC)
- Максимальный ток нагрузки, соединение A: 190 мА AC/DC при 40°C
- Максимальный ток нагрузки, соединение B: 210 мА DC при 40°C
- Максимальный ток нагрузки, соединение C: 320 мА DC при 40°C
- Ток управления: от 2 до 25 мА
- Сопротивление в открытом состоянии, A/B/C: 15 / 8 / 4,25 Ом макс при 25°C
- Ток утечки в закрытом состоянии: 1 мкА макс при 25°C, ±250 В
- Время включения / выключения: 3,0 мс / 0,5 мс макс
- Электрическая прочность изоляции: 4000 В RMS вход-выход
- Защита от статического разряда (HBM): 4000 В
- Рабочий диапазон температур: от −40 до +85°C
Где применяется
- Замена электромеханических реле: коммутация без дребезга контактов и механического износа
- Гальваническая развязка: разделение цепей управления и силовой нагрузки в промышленной автоматике
- Измерительное и телекоммуникационное оборудование: коммутация сигнальных цепей с малым током утечки
- Аппаратура с повышенными требованиями к изоляции: медицинское и лабораторное оборудование
