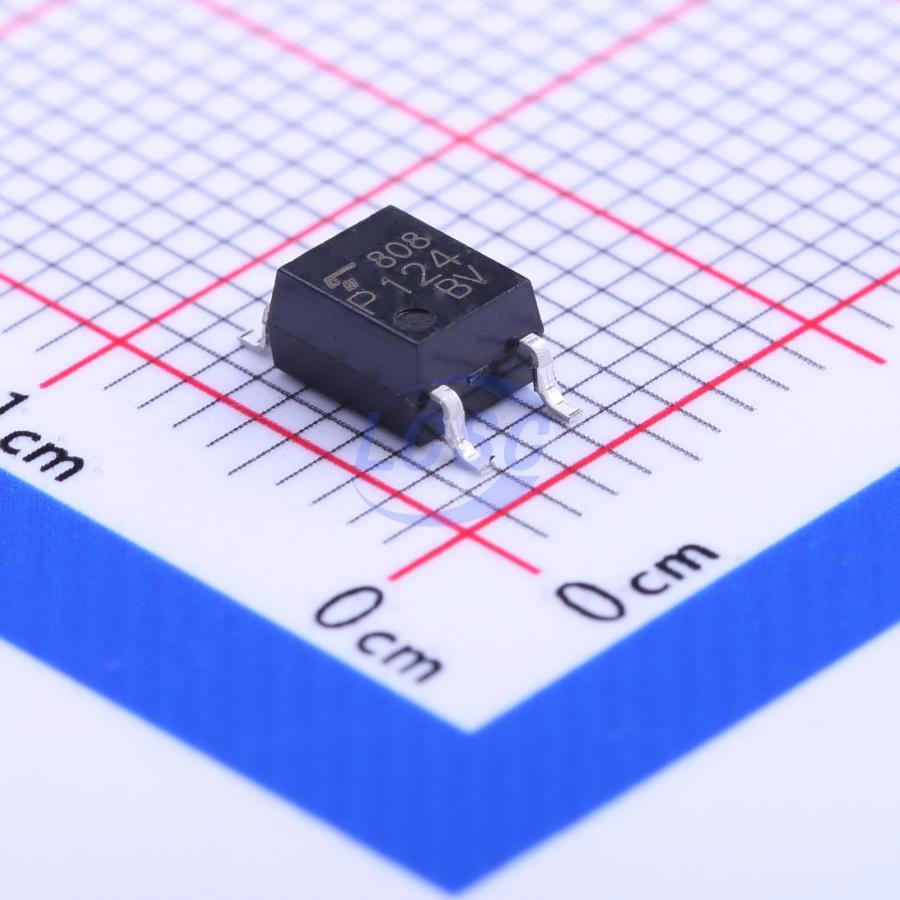

Оптопара Toshiba TLP124(BV-TPLF) — оптоэлектронный прибор гальванической развязки, построенный на паре светодиод — фототранзистор в едином корпусе. Ток, поданный на вход, преобразуется в световой поток и принимается фототранзистором на выходе, при этом электрической связи между входной и выходной цепью нет. Величина выходного тока по отношению к входному определяется коэффициентом передачи тока (CTR) и зависит от исполнения прибора.
Данная позиция относится к классификации BV — исполнению с повышенным CTR. Типовое значение коэффициента передачи тока достигает 1200%, а гарантированный минимум для ранга BV составляет 200% при токе светодиода 1 мА. Даже при пониженном входном токе 0,5 мА минимальный CTR для этого ранга сохраняется на уровне 100%, что позволяет использовать оптопару в цепях с ограниченным током возбуждения без потери запаса по усилению.
Изоляция между входом и выходом выдерживает действующее напряжение не менее 3750 В в течение одной минуты, а пробивное напряжение коллектор-эмиттер составляет не менее 80 В. Прибор имеет признание по стандарту UL1577, что подтверждает соответствие требованиям безопасности к элементам гальванической развязки в промышленном и сетевом оборудовании.
Скорость переключения ограничена временем включения около 10 мкс и временем выключения около 300 мкс при типовых условиях нагрузки — эти значения определяют верхнюю границу частоты сигналов, которые можно передавать через оптопару без искажения формы. Рекомендуемый ток коллектора лежит в диапазоне 1–10 мА, а прямой ток светодиода — 1,6–20 мА при напряжении питания выходной цепи от 5 до 48 В.
Оптопара рассчитана на работу при температуре от -25 до +75°C и рассеивает не более 200 мВт. Компонент выпускается в миниатюрном SMD-корпусе с шестью выводами и применяется там, где сигнальные или силовые цепи нужно развязать по постоянному току, сохранив передачу управляющего сигнала.
Основные характеристики
- Изоляционное напряжение: не менее 3750 В (действ.) в течение 1 мин
- Коэффициент передачи тока (CTR): до 1200% (тип.), не менее 200% для ранга BV при IF=1 мА
- CTR при пониженном токе: не менее 100% для ранга BV при IF=0,5 мА
- Напряжение коллектор-эмиттер: не менее 80 В
- Обратное напряжение эмиттер-коллектор: не менее 7 В
- Рекомендуемый прямой ток светодиода: 1,6–20 мА
- Рекомендуемый ток коллектора: 1–10 мА
- Рекомендуемое напряжение питания выходной цепи: 5–48 В
- Время включения / выключения: 10 мкс / 300 мкс (тип.)
- Рабочая температура: от -25 до +75°C
- Рассеиваемая мощность корпуса: не более 200 мВт
- Сертификация: UL1577, файл E67349
Где применяется
- Источники питания: гальваническая развязка цепи обратной связи между первичной и вторичной сторонами
- Промышленная автоматика: изоляция сигнальных и управляющих линий между блоками с разными потенциалами земли
- Драйверы реле и силовых ключей: передача управляющего сигнала без электрического контакта
- Оборудование с разделёнными контурами заземления: узлы, где требуется сертифицированная по UL1577 изоляция
