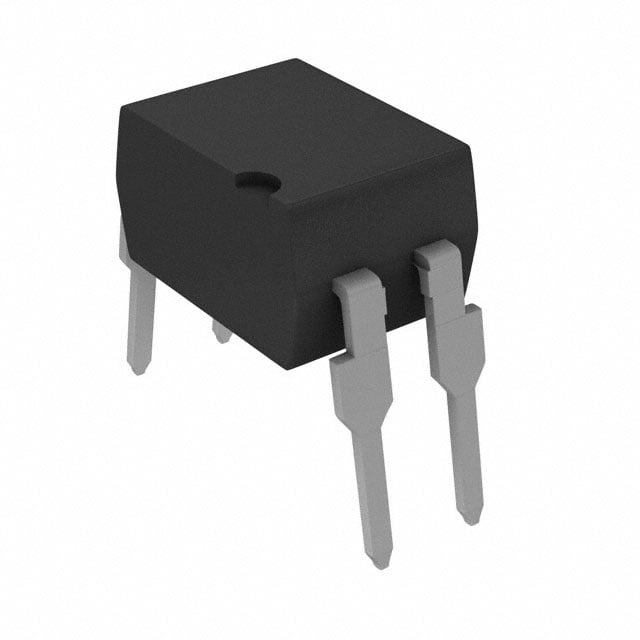

Оптопара Vishay SFH617A-2 — оптоизолятор с изоляцией 5,3 кВ и транзисторным выходом в 4-контактном корпусе DIP для выводного монтажа. Коэффициент передачи тока (CTR) 63–125 % при входном токе 10 мА обеспечивает управление маломощными логическими нагрузками и входами микросхем. Максимальное выходное напряжение 70 В позволяет применять оптопару в системах с различной разностью потенциалов между входной и выходной цепями. Максимальный выходной ток 60 мА пригоден для управления маломощными светодиодами и логическими вентилями.
Диапазон рабочих температур −55…+110 °C соответствует требованиям промышленной электроники. Корпус DIP, несмотря на его крупнозёрнистость по сравнению с SMD, обладает преимуществом в надёжности припоя при вибрациях и тепловых циклах, а также позволяет легко заменить компонент вручную при необходимости ремонта. Время переключения (turn-on/turn-off) около 2–3 микросекунд подходит для применений со средней скоростью коммутации.
Основные характеристики
Изоляция 5,3 кВ, CTR 63–125 %, выходное напряжение до 70 В, выходной ток 60 мА, рабочая температура −55…+110 °C, выводной корпус DIP-4.
Где применяется
- Гальваническая развязка: управление мощными ключами от слаботочной логики, разделение земель
- Измерительные устройства: развязка входных датчиков от выходных цепей
- Промышленная автоматика: защита приборов управления от помех в электрических линиях
- Устройства с ремонтной заменой: за счёт выводного корпуса удобен для сборки и ремонта в полевых условиях
