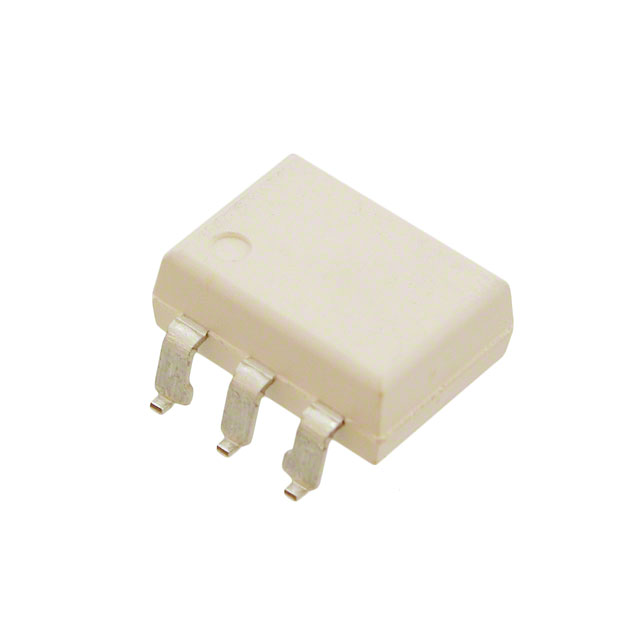

Оптопара Onsemi MOC3083SR2M — симисторный драйвер-изолятор в корпусе SMDIP-6 на 6 выводов, предназначенный для гальванической развязки маломощной управляющей цепи и силовой цепи переменного тока. Входная часть построена на инфракрасном светодиоде, выходная — на фототриаке, который открывается светом светодиода и передаёт управляющий сигнал на подключённый снаружи силовой симистор без электрического контакта между цепями.
Со стороны входа оптопара управляется постоянным током: типовое прямое напряжение светодиода 1,3 В, максимальное — 1,5 В, максимальный прямой ток — 60 мА. Ток срабатывания светодиода не превышает 5 мА, поэтому включить оптопару может маломощный выход логики или микроконтроллера. Максимальное обратное напряжение светодиода — 6 В, обратный ток утечки в этом режиме мал — от 0,005 мкА (типовое значение) до 100 мкА (максимальное).
Выходная часть рассчитана на блокирующее напряжение закрытого состояния 800 В и пиковый импульсный ток 1 А, ток удержания не превышает 500 мкА. Критическая скорость нарастания напряжения в закрытом состоянии — от 600 до 1500 В/мкс, что определяет устойчивость канала к помехам и коммутационным выбросам в силовой цепи. Оптопара рассчитана на совместную работу с внешним силовым симистором FKPF12 N80, который непосредственно коммутирует нагрузку.
Отличие этого исполнения — увеличенный изоляционный зазор 7 мм и повышенное изоляционное напряжение: рабочее напряжение изоляции 850 Vpeak, наибольшее допустимое перенапряжение — 6000 Vpeak. Индекс трекингостойкости корпуса — 175, что вместе с климатическим исполнением 55/100/21 и диапазоном рабочих температур от -40 до +85 °C определяет условия эксплуатации. Диапазон температур хранения — от -40 до +150 °C.
Основные характеристики
- Корпус: SMDIP-6, 6 выводов, поверхностный монтаж
- Напряжение изоляции: 7500 Vac(pk)
- Рабочее напряжение изоляции: 850 Vpeak
- Наибольшее допустимое перенапряжение: 6000 Vpeak
- Изоляционный зазор: 7 мм
- Индекс трекингостойкости: 175
- Прямое напряжение светодиода: тип. 1,3 В, макс. 1,5 В
- Максимальный прямой ток светодиода: 60 мА
- Ток срабатывания светодиода: до 5 мА
- Максимальное обратное напряжение светодиода: 6 В
- Напряжение закрытого состояния выхода: 800 В
- Пиковый импульсный ток: 1 А
- Ток удержания: до 500 мкА
- Критическая скорость нарастания напряжения: 600–1500 В/мкс
- Совместимый силовой симистор: FKPF12 N80
- Диапазон рабочих температур: -40…+85 °C
- Диапазон температур хранения: -40…+150 °C
- Климатическое исполнение: 55/100/21
Где применяется
- Управление нагревательными элементами: включение симисторных ключей в цепях питания ТЭНов и других резистивных нагрузок переменного тока
- Твердотельные реле: развязка логической части реле от силовой цепи при построении узлов коммутации на симисторах
- Промышленная автоматика: гальваническая изоляция управляющих контроллеров от силовых цепей соленоидов и электромагнитных приводов
- Регулируемое освещение и электроприводы малой мощности: подача управляющего сигнала на силовой симистор в схемах плавного пуска и диммирования
