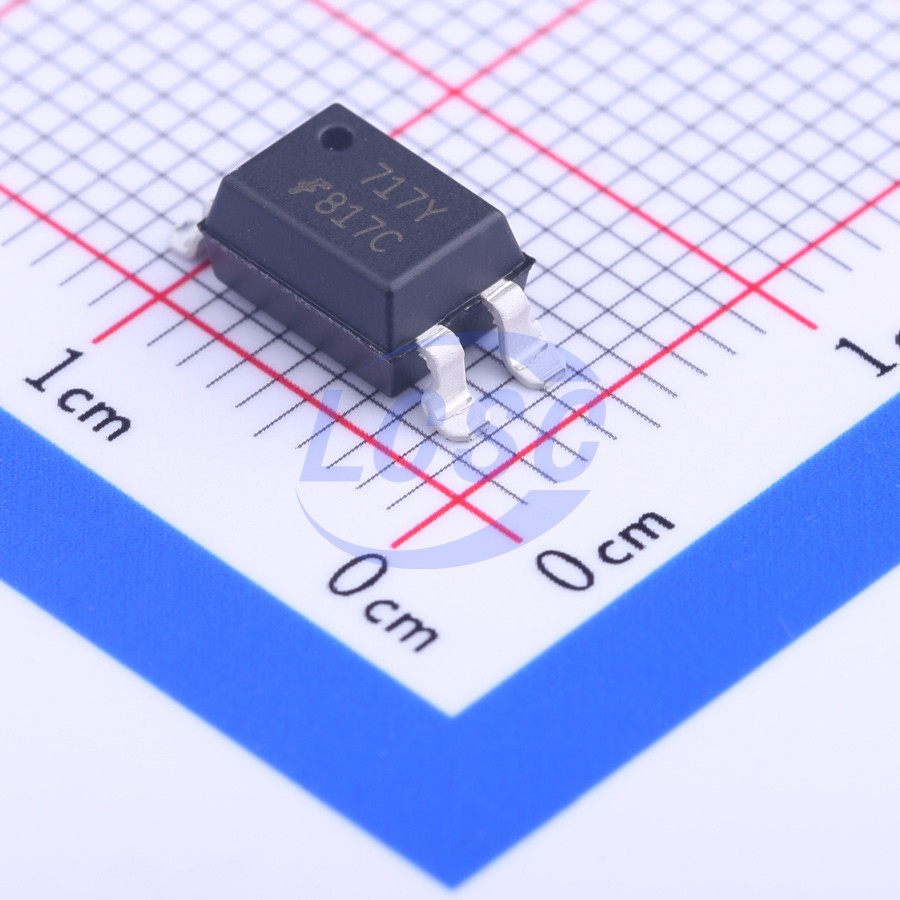

Оптопара Onsemi FOD817C FOD817CSD — одноканальный прибор гальванической развязки «инфракрасный светодиод — фототранзистор» в корпусе SMDIP-4. Входная и выходная цепи связаны только оптически и полностью изолированы друг от друга электрически, что позволяет передавать управляющий сигнал между узлами схемы с разными потенциалами земли или разным напряжением питания без прямого электрического соединения.
Коэффициент передачи тока (CTR) составляет 200–400% при токе через светодиод 5 мА и напряжении коллектор-эмиттер 5 В, то есть выходной ток фототранзистора может в два-четыре раза превышать входной ток светодиода. На входе типовое прямое напряжение — 1,2 В, максимальное — 1,4 В при токе до 50 мА; в обратном направлении светодиод выдерживает не более 6 В. Мощность, рассеиваемая на входном светодиоде, ограничена 70 мВт.
Выходной фототранзистор рассчитан на напряжение коллектор-эмиттер до 70 В и ток коллектора до 50 мА, напряжение насыщения не превышает 0,2 В (типовое значение — 0,1 В), темновой ток утечки коллектора — не более 100 нА. Быстродействие умеренное: время нарастания и спада сигнала не превышает 18 мкс (типовые значения 4 и 3 мкс соответственно), предельная рабочая частота — около 15 кГц типово и до 80 кГц максимально. Общая рассеиваемая мощность корпуса — 200 мВт, из них на коллекторе — до 150 мВт.
Изоляция между входом и выходом выдерживает напряжение 5000 Врмс при сопротивлении изоляции не менее 5×10¹⁰ Ом и паразитной ёмкости 0,6 пФ — запас по пробою значительный, а взаимное влияние цепей минимально. Рабочий диапазон температур — от -55 до +110 °C, хранения — от -55 до +150 °C, максимальная температура перехода — 125 °C, что указывает на исполнение промышленного класса.
Основные характеристики
- Тип: фототранзисторная оптопара, один канал
- Корпус: SMDIP-4
- Тип монтажа: THT
- Коэффициент передачи тока (CTR): 200–400% (If = 5 мА, Vce = 5 В)
- Прямое напряжение: 1,2 В тип. / 1,4 В макс.
- Максимальный прямой ток: 50 мА
- Максимальное обратное напряжение: 6 В
- Максимальное напряжение коллектор-эмиттер: 70 В
- Максимальный ток коллектора: 50 мА
- Напряжение насыщения коллектор-эмиттер: 0,1 В тип. / 0,2 В макс.
- Темновой ток коллектора: не более 100 нА
- Время нарастания / спада: 4 / 3 мкс тип., 18 / 18 мкс макс.
- Предельная частота: 15 кГц тип., 80 кГц макс.
- Мощность рассеивания светодиода: 70 мВт
- Общая рассеиваемая мощность: 200 мВт (из них на коллекторе — 150 мВт)
- Напряжение изоляции: 5000 Врмс
- Сопротивление изоляции: не менее 5×10¹⁰ Ом
- Изоляционная ёмкость: 0,6 пФ
- Рабочая температура: -55…+110 °C
- Температура хранения: -55…+150 °C
- Максимальная температура перехода: 125 °C
Где применяется
- Гальваническая развязка управляющих сигналов: между силовой и логической частью схемы, например в драйверах ключей и преобразователях
- Изоляция интерфейсов передачи данных: согласование узлов с разным опорным потенциалом земли
- Промышленная автоматика и защитные цепи: где требуется изоляция на уровне 5000 Врмс между цепями управления и силовой частью
- Оборудование с расширенным температурным диапазоном: рабочий диапазон -55…+110 °C подходит для промышленной и специальной техники
