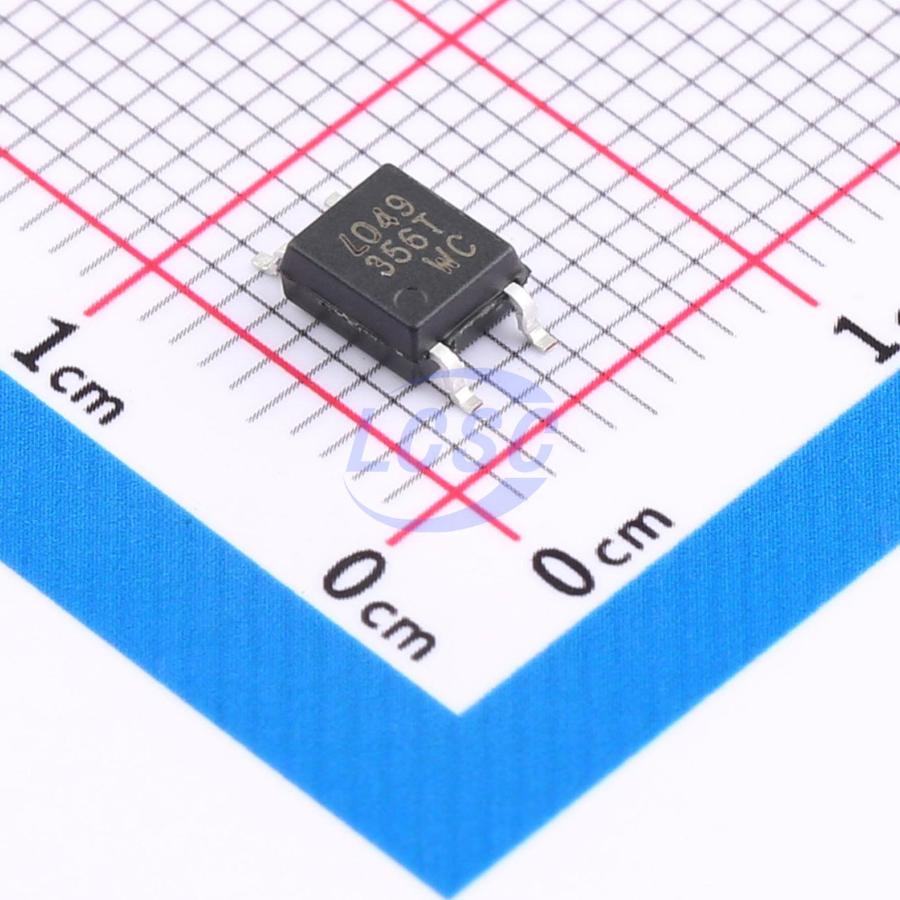

Оптопара LITEON LTV LTV-356T-C — оптоэлектронный компонент транзисторного типа, обеспечивающий гальваническую развязку между входной и выходной цепью через оптический канал. Устройство передаёт сигнал светодиодом на фототранзистор без электрического контакта между частями схемы, что защищает управляющую электронику от помех и потенциальных различий в силовых цепях.
Прибор содержит один канал передачи и выдаёт на выходе коэффициент передачи тока (CTR) от 200 до 400%, то есть ток на выходе фототранзистора может в несколько раз превышать входной ток светодиода в зависимости от рабочей точки. Такой запас по CTR упрощает согласование с логическими и силовыми цепями, где нужен предсказуемый отклик по выходному току при разных входных условиях.
Изоляция между входом и выходом выдерживает напряжение до 3,75 кВ, а сам выходной транзистор рассчитан на напряжение коллектор-эмиттер до 80 В и ток коллектора до 50 мА при рассеиваемой мощности не более 0,17 Вт. Это исполнение выпускается в корпусе для поверхностного монтажа SOP-4, что позволяет устанавливать компонент на плату вместе с другими SMD-элементами без дополнительных выводов и отверстий.
Рабочий диапазон температур охватывает интервал от -30°C до +110°C, поэтому оптопара подходит для установки как в помещениях с обычным климатом, так и в шкафах управления с повышенным нагревом от силовой части. Компактные размеры корпуса и низкое энергопотребление делают компонент удобным для плотной компоновки плат.
Основные характеристики
- Тип выхода: фототранзистор
- Количество каналов: 1
- Коэффициент передачи тока (CTR): 200...400%
- Напряжение изоляции: 3,75 кВ
- Напряжение коллектор-эмиттер: 80 В
- Ток коллектора: 50 мА
- Рассеиваемая мощность: 0,17 Вт
- Диапазон рабочих температур: -30...+110°C
- Корпус: SOP-4
- Монтаж: SMD
Где применяется
- Промышленная автоматика: развязка сигнальных цепей между контроллером и силовыми модулями
- Импульсные блоки питания: передача сигнала обратной связи через барьер изоляции без прямого электрического контакта
- Интерфейсные узлы: защита входов логических микросхем от высоковольтных помех со стороны нагрузки
- Измерительная и сенсорная электроника: изоляция датчиков от цепей обработки сигнала
Специалисты Азияторга подберут позицию под конкретную схему, предложат аналог при необходимости и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
