Оптопара Broadcom HCPL-2232 — быстродействующий двухканальный оптрон в корпусе DIP-8, рассчитанный на скорость передачи данных до 5 Мбод. Каждый из двух каналов содержит светодиод на входе и фототранзисторную схему с выходом типа «тотем-пол» (двухтактный), что обеспечивает крутые фронты переключения при работе на цифровую нагрузку.
Входная часть каждого канала потребляет типовой ток 1,8 мА. Микросхема сохраняет помехоустойчивость при синфазном напряжении до 50 В и минимальной скорости изменения синфазного сигнала 1000 В/мкс; при токе входа 5 мА этот показатель повышается до 10 кВ/мкс. Такой запас по подавлению синфазной помехи важен при передаче сигналов между узлами с разным потенциалом земли.
Задержка распространения сигнала — 150 нс в типовом режиме, не более 300 нс в худшем случае. Питание выходной части допускается в диапазоне от 4,5 до 20 В. Гальваническая развязка между входом и выходом рассчитана на изоляционное напряжение 2500 В (действующее значение).

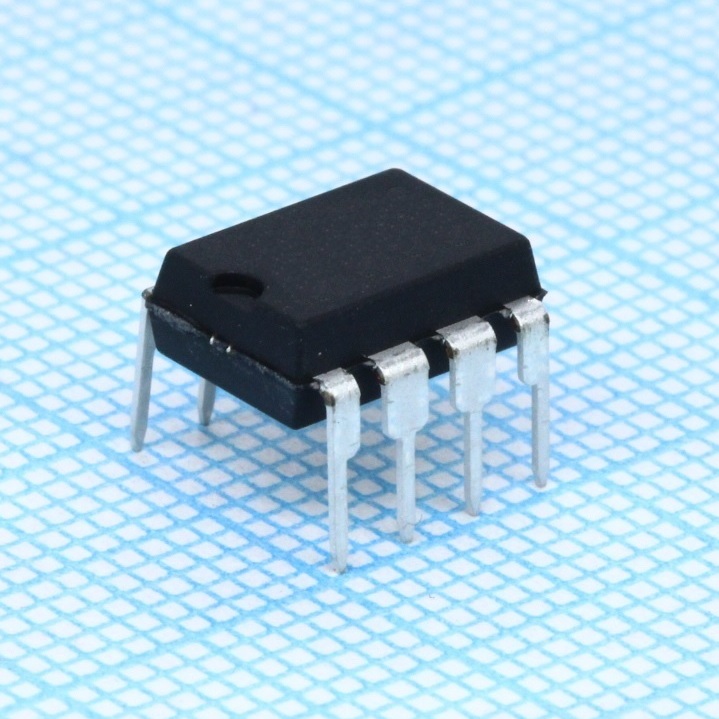

Корпус DIP-8 имеет длину 9,65 мм, ширину 7,62 мм и высоту не более 4,70 мм, шаг выводов — 2,54 мм, диаметр вывода — 0,254 мм. Микросхема монтируется в отверстия платы и сохраняет работоспособность в диапазоне температур от -40 до +85°C.
Основные характеристики
- Число каналов: 2
- Корпус: DIP-8
- Тип монтажа: выводной
- Тип выхода: двухтактный (totem pole)
- Скорость передачи данных: 5 Мбод
- Типовая задержка распространения: 150 нс
- Максимальная задержка распространения: 300 нс
- Типовой входной ток: 1,8 мА
- Синфазное напряжение: 50 В
- Минимальное подавление синфазной помехи: 1000 В/мкс
- Подавление синфазной помехи при 5 мА: 10 кВ/мкс
- Напряжение изоляции: 2500 В (действующее значение)
- Напряжение питания: от 4,5 до 20 В
- Шаг выводов: 2,54 мм
- Диаметр вывода: 0,254 мм
- Габариты корпуса: 9,65 × 7,62 × 4,70 мм (Д×Ш×В)
- Диапазон рабочих температур: от -40 до +85°C
Где применяется
- Промышленная автоматика: гальваническая развязка цифровых интерфейсов между контроллером и силовой частью
- Приводы и преобразователи: развязка сигналов управления затворами силовых ключей
- Измерительное оборудование: передача цифровых данных между узлами с разным потенциалом земли
- Коммуникационное оборудование: изоляция интерфейсов передачи данных в промышленных сетях
