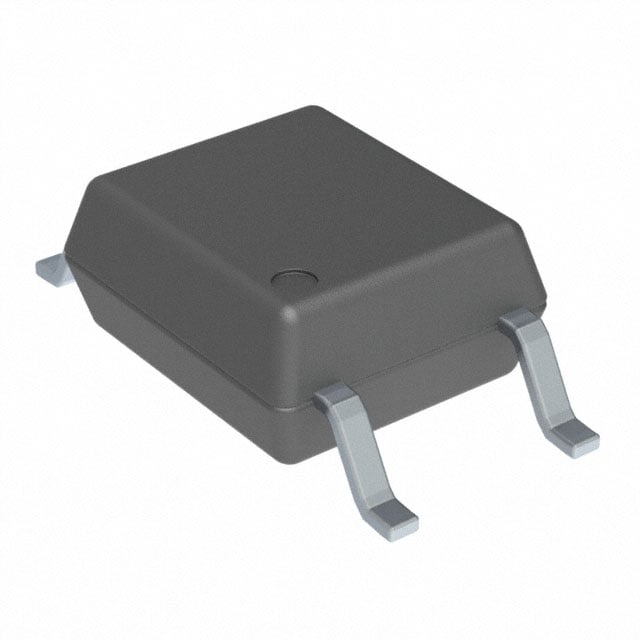

Оптопара LITEON LTV-357T-C — одноканальный оптический развязыватель на основе светодиода и фототранзистора в корпусе SMD-4. Изоляция между входом и выходом составляет 3750 Vrms, что обеспечивает надёжную гальваническую развязку между цепями с разными потенциалами. Компонент выдерживает электростатический разряд до 8000 В (тест HBM) и 2000 В (тест CDM).
Коэффициент передачи тока (CTR) находится в диапазоне 200–400% при тестовом токе светодиода 5 мА и напряжении коллектор-эмиттер 5 В, что свидетельствует о высокой чувствительности оптопары. Прямое напряжение светодиода составляет 1,2 В типовое и 1,4 В максимальное при токе 5 мА. Максимальный ток светодиода составляет 50 мА. Компонент рассчитан на максимальный ток коллектора 30 мА при напряжении 35 В.
Оптопара предназначена для поверхностного монтажа и может быть припаяна методом волновой пайки при температуре 260 °C в течение максимум 10 секунд. Рабочий диапазон температур от -55 до +110 °C обеспечивает применение компонента как в приборах потребительского, так и в промышленном исполнении. Компонент поставляется на катушке с плотностью 3000 штук на рулон.
Основные характеристики
Однока нальный оптопара CTR 200–400% изоляция 3750 Vrms светодиод 1,2 В коллектор до 30 мА в корпусе SMD-4. Температурный диапазон -55 до +110 °C, класс влагопоглощения MSL 1.
Где применяется
- Коммутирующие схемы: драйверы для управления мощными MOSFET и IGBT-транзисторами
- Промышленная автоматика: развязка сигналов управления от силовых цепей
- Источники питания: обратная связь в импульсных преобразователях
- Телекоммуникационное оборудование: гальваническая развязка линий передачи данных
Специалисты компании помогут выбрать подходящую позицию, предложат аналоги и рассчитают срок поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
