Диод Onsemi NUP2114UPXV5T1G — защитная сборка из четырёх TVS-диодов в одном корпусе, рассчитанная на подавление импульсных перенапряжений на линиях передачи данных. Обозначение серии — NUP2114U, рабочее (standoff) напряжение — 5 В, что соответствует логическим уровням 5-вольтовых интерфейсов и шинам с сигналами USB 2.0.

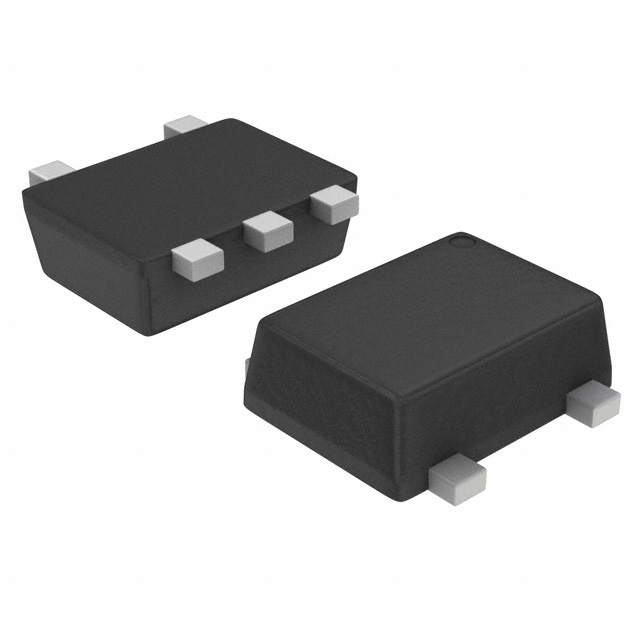

Компонент собран в корпусе SOT-553 с шестью выводами для поверхностного монтажа — миниатюрное исполнение экономит место на плате там, где на одной линии нужно защитить сразу несколько сигнальных проводников: канал данных, синхронизацию, землю. Устойчивость к электростатическому разряду по методике IEC составляет 15000 В по воздуху и 13000 В при контактном разряде, по модели человеческого тела (MM) — 400 В.
При импульсной нагрузке по форме 8х20 мкс диод пропускает ток до 12 А, ограничивая напряжение на защищаемой линии до 9 В при токе 5 А, до 10 В при 8 А и до 12 В при пиковом токе 1 А. Напряжение пробоя лежит в диапазоне 5,5–7,5 В, обратный ток утечки при рабочем напряжении 5 В не превышает 1,0 мкА (типовое значение — 0,01 мкА). Ёмкость между сигнальным выводом и землёй — не более 1,0 пФ (типовая 0,8 пФ), между сигнальными выводами — 0,5 пФ, что важно для линий с высокой скоростью передачи данных.
Диод работает в диапазоне температур перехода -40…+125°C, хранение допускается при -55…+150°C, температура пайки выводов — до 260°C в течение 10 секунд. Корпус выполнен из материала класса горючести UL94 V-0.
Основные характеристики
- Корпус: SOT-553, 6 выводов, SMD
- Рабочее (standoff) напряжение: 5 В
- Напряжение пробоя: 5,5–7,5 В
- Напряжение фиксации: 9 В при 5 А, 10 В при 8 А, 12 В при 1 А
- Импульсный ток: до 12 А (форма 8х20 мкс)
- Обратный ток утечки: 0,01 мкА тип., 1,0 мкА макс. при 5 В
- Ёмкость: 0,8 пФ тип. / 1,0 пФ макс. (сигнал–земля), 0,5 пФ (сигнал–сигнал)
- Стойкость к ESD (IEC): 15000 В по воздуху, 13000 В контактный разряд
- Стойкость к ESD (MM): 400 В
- Диапазон рабочих температур: -40…+125°C
- Диапазон температур хранения: -55…+150°C
- Температура пайки выводов: 260°C, 10 секунд
- Класс горючести корпуса: UL94 V-0
Где применяется
- Интерфейсы USB 2.0: защита высокоскоростных линий данных от электростатических разрядов и наводок
- Мониторы и панели дисплеев: подавление перенапряжений на сигнальных линиях видеоинтерфейсов
- Гигабитный Ethernet: защита пар передачи данных сетевых портов
- Ноутбуки, интерфейсы DVI и HDMI: защита разъёмов и внутренних шин данных от статического электричества
