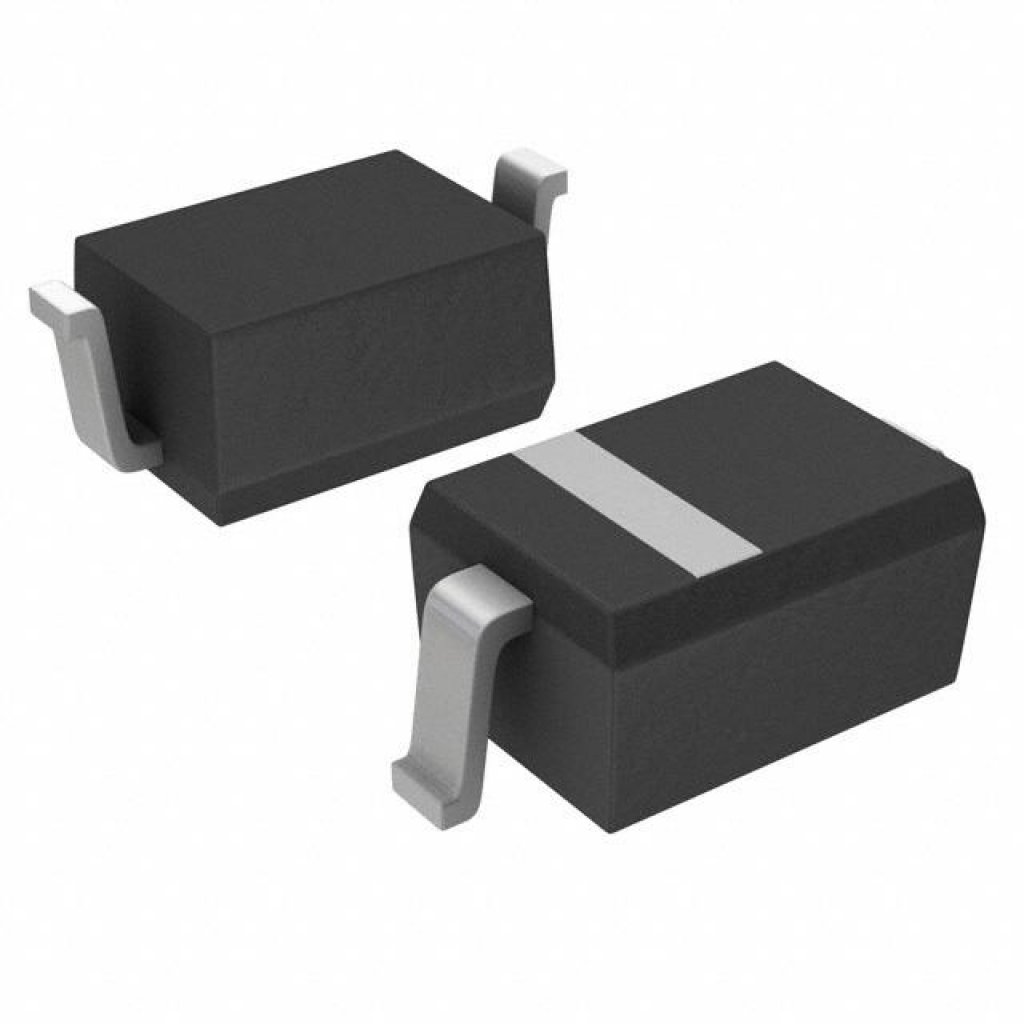

Диод Onsemi NSR0530HT1G — диод Шоттки на обратное напряжение 30 В и максимальный непрерывный прямой ток 500 мА, выпускается в компактном корпусе SOD-323 для поверхностного монтажа. За счёт барьера Шоттки прямое падение напряжения на этом диоде ниже, чем у обычных выпрямительных диодов, а переключение между проводящим и закрытым состоянием происходит быстрее — это важно в цепях с частой коммутацией.
Прямое падение напряжения зависит от протекающего тока: при 10 мА оно не превышает 0,37 В (типовое значение 0,28 В), при 100 мА — не более 0,46 В (типовое 0,37 В), а при полном рабочем токе 500 мА — не более 0,62 В (типовое 0,52 В). Такой профиль позволяет использовать диод и в маломощных цепях, и ближе к пределу его номинального тока без чрезмерного падения напряжения.
Обратный ток утечки нормирован для двух значений напряжения: при 10 В он не превышает 10 мкА (типовое значение 1,4 мкА), а при полном обратном напряжении 30 В — не более 200 мкА (типовое 24 мкА). Рассеиваемая мощность корпуса указана в двух режимах — 160 мВт и 270 мВт, а тепловое сопротивление переход-среда составляет 740 °C/Вт и 460 °C/Вт в зависимости от условий монтажа платы. Диапазон рабочих температур перехода и температур хранения — от −55 до +150 °C.
Диод допускает кратковременный импульсный прямой ток до 2,5 А, что даёт запас при коммутационных всплесках. Общая ёмкость перехода — 10 пФ, измерена при обратном напряжении 1 В и частоте 1 МГц. Маркировка на корпусе — AK, выводы покрыты безсвинцовым составом (Pb-Free), монтаж — поверхностный (SMD).
Основные характеристики
- Обратное напряжение: 30 В
- Непрерывный прямой ток: 500 мА
- Импульсный прямой ток: 2,5 А
- Прямое напряжение при 10 мА: тип. 0,28 В, макс. 0,37 В
- Прямое напряжение при 100 мА: тип. 0,37 В, макс. 0,46 В
- Прямое напряжение при 500 мА: тип. 0,52 В, макс. 0,62 В
- Рассеиваемая мощность: 160 мВт / 270 мВт
- Обратный ток при 10 В: тип. 1,4 мкА, макс. 10 мкА
- Обратный ток при 30 В: тип. 24 мкА, макс. 200 мкА
- Тепловое сопротивление переход-среда: 740 °C/Вт и 460 °C/Вт
- Общая ёмкость: 10 пФ
- Диапазон рабочих температур: от −55 до +150 °C
- Корпус: SOD-323
- Маркировка: AK
- Покрытие выводов: безсвинцовое (Pb-Free)
- Монтаж: SMD
