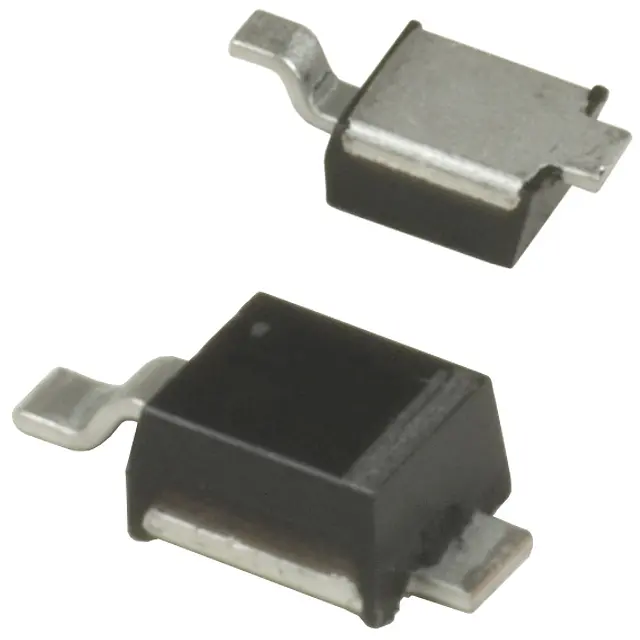

Диод ON Semiconductor MBRM140T1G — диод Шоттки в корпусе POWERMITE (DO-216 AA) на напряжение 40 В, предназначен для выпрямления и защиты низковольтных цепей с высокой частотой коммутации. Тип компонента — простой диод (single), не мост, рассчитан на средний выпрямленный ток 1 А и пиковый импульсный ток 50 А при кратковременных перегрузках. Напряжение блокировки в обратном направлении 40 В, рабочее импульсное обратное напряжение также 40 В.
Прямое падение напряжения в открытом состоянии 0.55 В при токе 1 А и температуре 25°C, что значительно меньше чем у кремниевых диодов и обеспечивает низкие потери энергии. При токе 3 А падение напряжения составляет 0.85 В при 25°C и 0.88 В при 85°C. Диод Шоттки характеризуется низким обратным током и быстрым восстановлением (коэффициент ёмкости в открытом состоянии дан как 277°C/W). Рабочий диапазон температур переходника от −55 до +125°C, диапазон температур хранения от −55 до +150°C. Электростатическая чувствительность более 16000 В по Human Body Model, что делает компонент надёжным при обращении.
Основные характеристики
Диод Шоттки 40 В, 1 А среднего выпрямленного тока, пиковый импульсный ток 50 А, прямое напряжение 0.55 В при 1 А и 25°C, тепловое сопротивление 277°C/W. Рабочая температура переходника −55 до +125°C.
Где применяется
- Выпрямители в источниках питания: в низковольтных импульсных блоках питания, батарейных зарядных устройствах
- Обратные диоды в коммутирующих ключах: защита от обратного ЭДС при отключении индуктивных нагрузок
- Защита от переполюсовки: предотвращение повреждения электроники при неправильном подключении батареи или адаптера
- Выпрямление в портативных устройствах: в зарядных портах, источниках питания смартфонов и планшетов
Специалисты компании подберут нужное количество, предложат аналоги и рассчитают сроки поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
