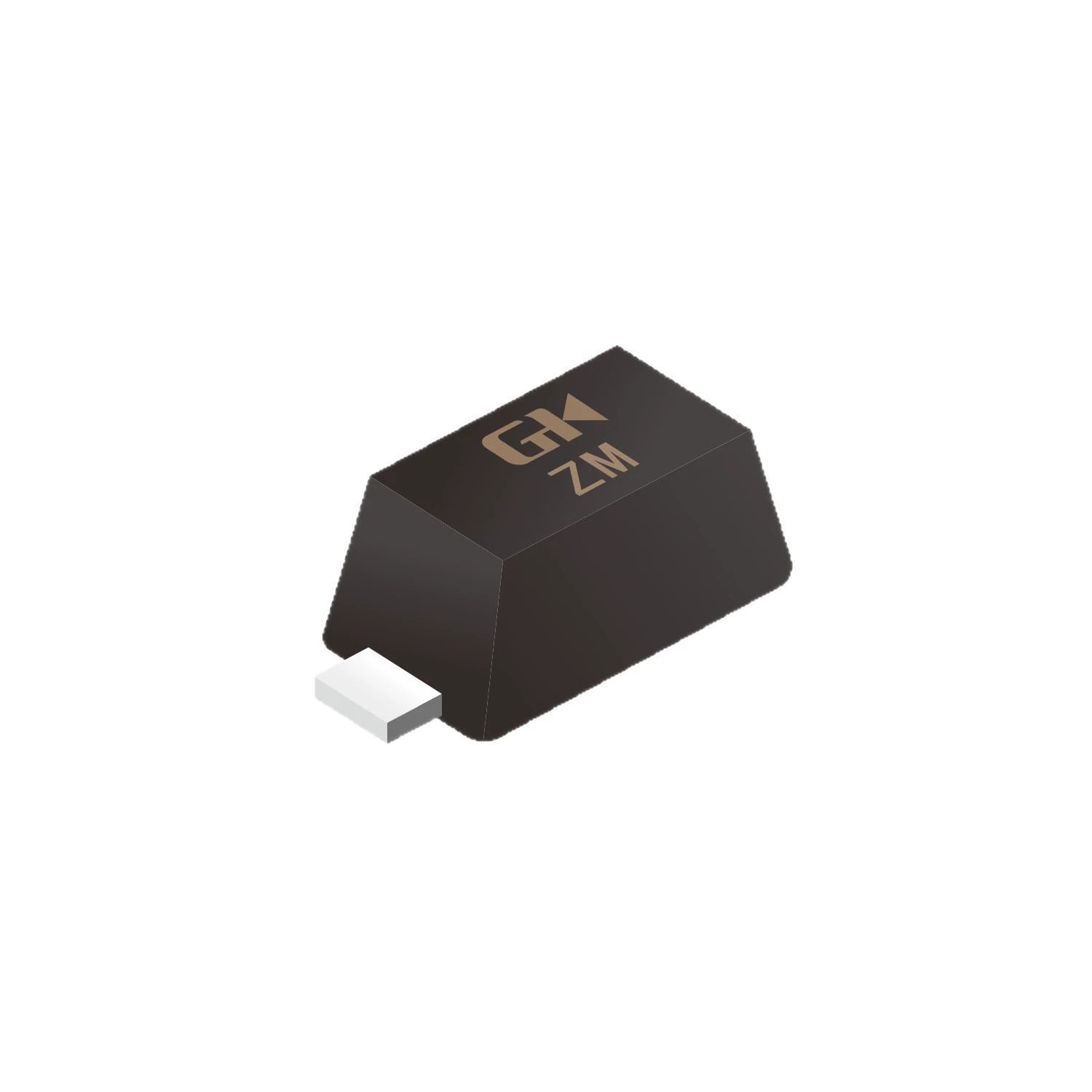

Диод Onsemi ESD5Z12T1G — однонаправленный диод-супрессор электростатических разрядов в миниатюрном корпусе SOD-523 для защиты высокоскоростных интерфейсов и сигнальных линий. Напряжение стабилизации (standoff voltage) составляет 12 В, что определяет типовое применение при защите 12-вольтовых цепей и цифровых интерфейсов со схожим уровнем напряжения. Минимальное пробойное напряжение при токе 1 мА составляет 14.1 В, обеспечивая быстрое срабатывание защиты при перенапряжении. Максимальное ограничивающее напряжение при пиковом токе защиты остаётся в пределах, безопасных для защищаемого устройства.
Диод защищает от электростатических разрядов в соответствии со стандартом IEC 61000-4-2 на уровне ±30 кВ как при воздушном зазоре, так и при контактном разряде. Стойкость к импульсным помехам (EFT) по стандарту IEC 61000-4-4 составляет 40 А. Пиковая рассеиваемая мощность при срабатывании достигает 240 Вт, что достаточно для защиты от скачков напряжения в промышленной среде. Время отклика менее 1 наносекунды обеспечивает защиту быстродействующих схем, не создавая задержек в передаче сигнала. Прямое напряжение при токе 10 мА не превышает 1.1 В, что минимизирует потери при нормальной работе.
Ёмкость компонента составляет типовое значение 55 пФ, что может быть значимо для высокоскоростных интерфейсов, но в большинстве приложений остаётся приемлемым. Обратный ток утечки при напряжении ниже пробоя составляет максимум 0.01 мкА, обеспечивая минимальное влияние на схему в нормальном режиме. Диапазон рабочих температур от −55 до +150 °С позволяет использовать компонент в суровых условиях. Уровень чувствительности к влаге (MSL) — 1, обеспечивая удобство длительного хранения.
Основные характеристики
Однонаправленный диод-супрессор, напряжение стабилизации 12 В, пробойное напряжение 14.1 В, ESD защита ±30 кВ (воздух и контакт), EFT 40 А, пиковая мощность 240 Вт, время отклика <1 нс, ёмкость 55 пФ типово, MSL-1.
Где применяется
- Портативные устройства: защита входов датчиков, интерфейсных разъёмов мобильных приборов от случайных разрядов при обращении.
- Высокоскоростные интерфейсы: защита линий передачи данных цифровых портов без значимого влияния на целостность сигнала благодаря малому времени отклика.
- Автомотивная электроника: защита логических схем управления от скачков напряжения в бортовых цепях автомобиля.
- Промышленная автоматика: защита контрольных линий и интерфейсных портов от помех в электромагнитно неблагоустроенной среде.
