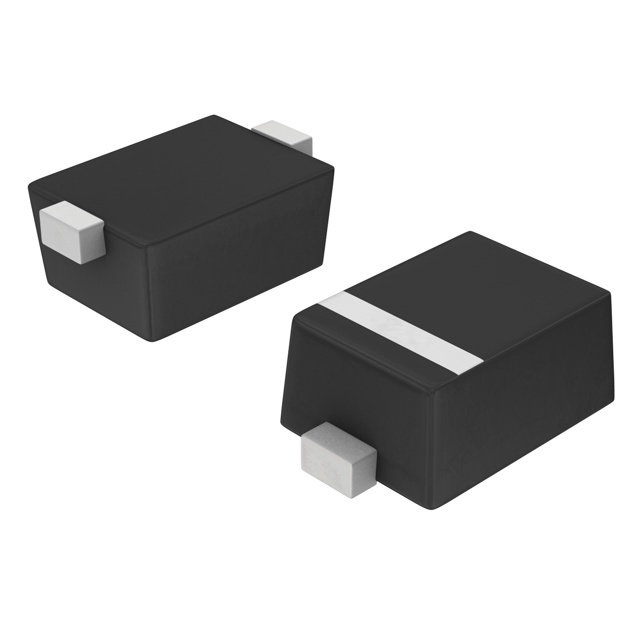

Диод Onsemi ESD9R3.3ST5G — одноканальный однонаправленный защитный диод для подавления электростатических разрядов на сигнальных линиях. В нормальном режиме он практически не влияет на цепь, а при импульсе напряжения открывается и отводит энергию на землю. Корпус SOD-923 очень мал: длина 0,80 мм, высота 0,37 мм, поэтому диод помещается у самого разъёма или кнопки.
Рабочее обратное напряжение составляет 3,3 В, минимальное напряжение пробоя — 4,8 В. Максимальное напряжение фиксации — 7,8 В при токе 1 А. Это значит, что защищаемая микросхема получит импульс не выше этой величины. Ток утечки не превышает 1 нА, поэтому диод не нагружает линию в рабочем режиме. Время отклика — менее 1 нс.
Ёмкость типовая 0,5 пФ, максимальная 0,9 пФ. Столь малая ёмкость позволяет ставить диод на быстрые линии данных без заметного искажения фронтов. Прямое напряжение — не более 1,0 В при токе 10 мА. Устойчивость к разряду по IEC 61000-4-2 соответствует четвёртому уровню: ±15 кВ по воздуху и ±10 кВ по контакту.
Диод предназначен для защиты сигнальных цепей, а не силовых: в данных по позиции защита линий питания не заявлена. Рассеиваемая импульсная мощность — 150 мВт при установке на плату FR-5 и температуре 25 °C. Допустимая температура пайки — 260 °C в течение 10 с, уровень чувствительности к влаге — MSL 1. Выводы покрыты матовым оловом, положение монтажа любое. На корпусе нанесена метка J, на катушке — 8000 штук.
Основные характеристики
- Рабочее обратное напряжение: 3,3 В
- Минимальное напряжение пробоя: 4,8 В
- Максимальное напряжение фиксации: 7,8 В при токе 1 А
- Ёмкость: типовая 0,5 пФ, максимальная 0,9 пФ
- Ток утечки: не более 1 нА
- Устойчивость к разряду: ±15 кВ по воздуху, ±10 кВ по контакту
- Время отклика: менее 1 нс
- Температура перехода: от −55 до +125 °C, хранения от −55 до +150 °C
- Корпус: SOD-923, маркировка J
Где применяется
- Порты ввода-вывода: защита выводов микроконтроллеров и интерфейсных микросхем на 3,3 В
- Высокоскоростные линии: цепи, где важна малая ёмкость защитного элемента
- Пользовательские разъёмы и кнопки: места, доступные для прикосновения
- Компактные платы: устройства, где нет места для крупного корпуса
