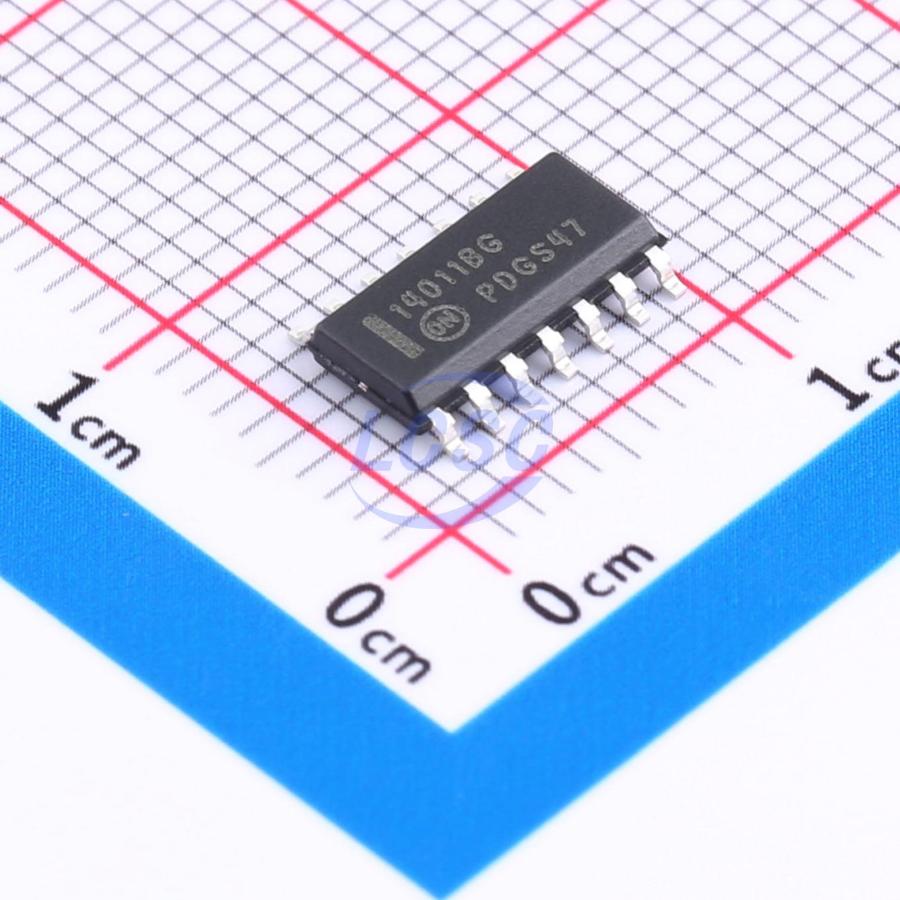

Onsemi MC14011BDR2G ИМП. — микросхема цифровой логики КМОП-серии, в одном корпусе объединены четыре независимых логических элемента 2И-НЕ (Quad 2-Input NAND Gate). Каждый элемент выполняет операцию инверсии конъюнкции двух входных сигналов и может работать как самостоятельный узел или как составная часть более сложной схемы — мультиплексора, триггера, формирователя импульсов.
Микросхема рассчитана на напряжение питания от -0,5 до +18,0 В и сохраняет работоспособность в этом диапазоне без дополнительной обвязки, что характерно для серии логики 4000B. Пороговые уровни переключения входов зависят от выбранного напряжения питания: единица на входе распознаётся от 3,5 В при питании 5 В, от 7,0 В при 10 В и от 11 В при 15 В, а верхняя граница нуля снижается пропорционально — 1,5 В, 3,0 В и 4,0 В соответственно. Выходные уровни при этом остаются близкими к напряжению питания и к нулю во всех трёх режимах.
Быстродействие и нагрузочная способность элементов также растут вместе с напряжением питания. Задержка распространения сигнала составляет от 125 нс при 5 В до 40 нс при 15 В, время нарастания и спада фронта сокращается со 100 нс до 40 нс, а выходной ток нагрузки увеличивается с 0,64 мА до 4,2 мА. Такая зависимость позволяет подобрать напряжение питания под требуемое сочетание скорости переключения и энергопотребления в конкретной схеме.
Ток потребления в статическом режиме крайне мал — от 0,25 мкА при 5 В до 1,0 мкА при 15 В, что делает микросхему пригодной для узлов с батарейным питанием. Каждый вывод допускает входной и выходной ток до ±10 мА, рассеиваемая мощность корпуса ограничена 500 мВт. Устойчивость к электростатическим разрядам превышает 3000 В по модели тела человека и 300 В по машинной модели, что снижает риск повреждения при монтаже и обслуживании.
Основные характеристики
- Логическая функция: 4 элемента 2И-НЕ (Quad 2-Input NAND Gate)
- Диапазон напряжения питания: от -0,5 до +18,0 В
- Входной/выходной ток на вывод: ±10 мА
- Ток потребления в статике (5/10/15 В): 0,25/0,5/1,0 мкА макс.
- Задержка распространения сигнала (5/10/15 В): 125/50/40 нс тип.
- Время нарастания/спада фронта (5/10/15 В): 100/50/40 нс тип.
- Выходной ток нагрузки (5/10/15 В): до 0,64/1,6/4,2 мА
- Рассеиваемая мощность корпуса: 500 мВт
- Стойкость к ESD (HBM/MM): более 3000 В / более 300 В
Где применяется
- Промышленная автоматика: логические узлы управления, формирование сигналов блокировки и разрешения
- Бытовая электроника: базовые логические функции в схемах управления и индикации
- Устройства с батарейным питанием: низкое статическое потребление позволяет использовать элемент в узлах с ограниченным энергоресурсом
- Формирователи и генераторы импульсов: построение времязадающих цепей на основе логических элементов НЕ-И
