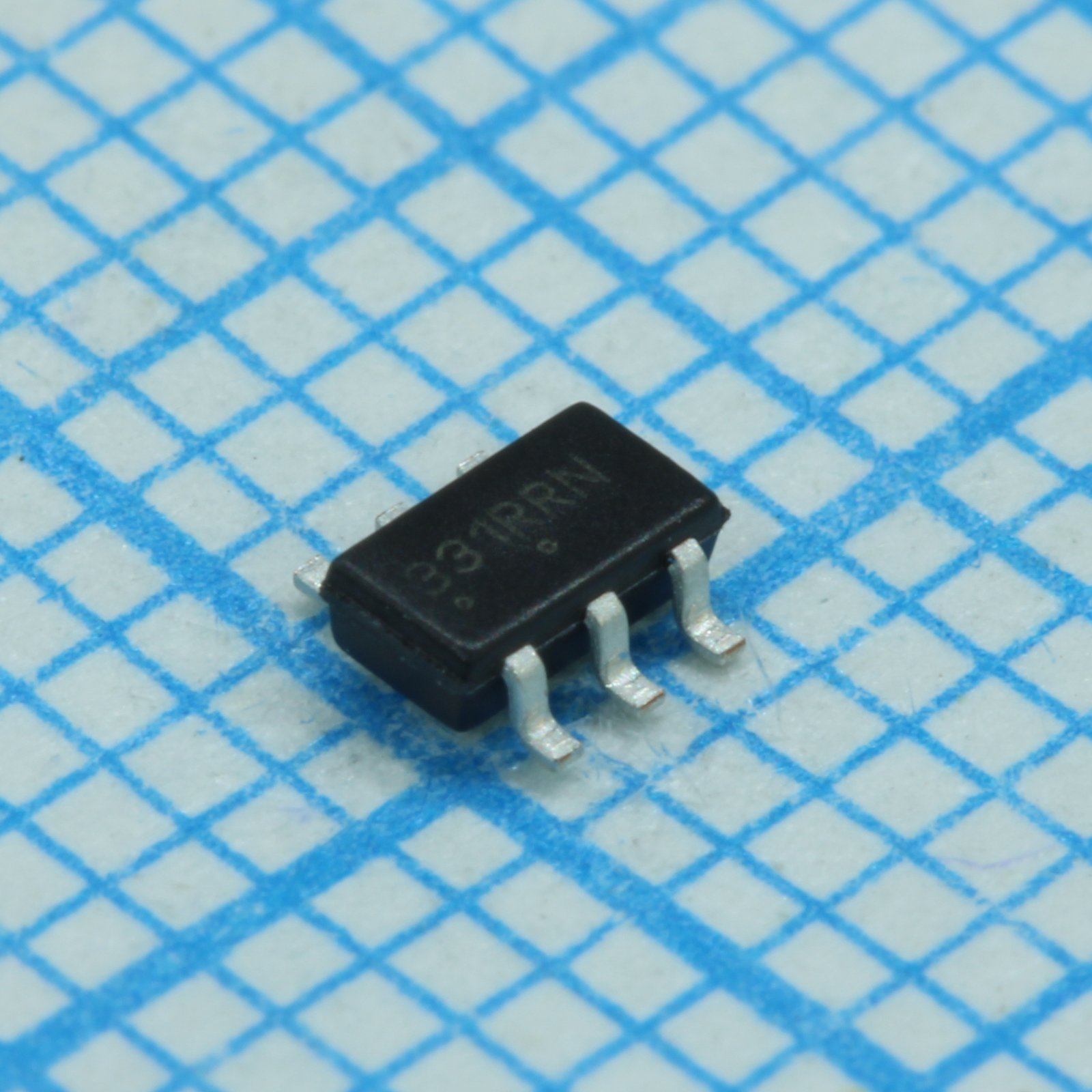

Микросхема Onsemi NCP331SNT1G — силовой ключ верхнего плеча для одного канала нагрузки, рассчитанный на постоянный ток до 2 А. Типовое сопротивление открытого канала составляет 33 мОм при входном напряжении 5 В и температуре кристалла 25°C, максимальное значение — 60 мОм. Работает в диапазоне напряжений от 1.8 В до 5.5 В, предельно допустимое напряжение на входе и выходе — 7.0 В.
Канал открывается и закрывается по выводу разрешения EN: пороговый уровень включения — не менее 1.15 В, выключения — не более 0.85 В. Подтягивающий резистор на входе EN номиналом 1.5 МОм переводит ключ в исходное выключенное состояние при отсутствии внешнего сигнала управления. Время мягкого пуска составляет 2 мс, что ограничивает бросок тока в момент включения нагрузки.
При выключении выходное напряжение снимается за время от 0.5 мс (типовое) до 0.8 мс (максимальное) благодаря встроенному разрядному резистору сопротивлением 400 Ом, который активно разряжает ёмкость нагрузки. Время нарастания выходного напряжения при включении — 1.2 мс типовое, до 3 мс максимальное; время спада — 0.18 мс типовое, до 0.5 мс максимальное.
Обратная утечка тока при отключённом входном напряжении не превышает 1.2 мкА, что предотвращает паразитную подпитку нагрузки со стороны выхода. Ток потребления в дежурном режиме (вход EN выключен) типово составляет 1.3 мкА, максимально — 3 мкА; во включённом состоянии при отсутствии нагрузки ток покоя не превышает 15 мкА, что позволяет использовать микросхему в устройствах с батарейным питанием без заметного влияния на время автономной работы.
Основные характеристики
- Корпус: TSOP-6, 6 выводов
- Максимальный ток: 2 А
- Сопротивление открытого канала: 33 мОм тип., 60 мОм макс. (VIN=5 В, 25°C)
- Диапазон рабочих напряжений: 1.8–5.5 В
- Предельное напряжение EN/выхода: 7.0 В
- Пороги EN: включение ≥1.15 В, выключение ≤0.85 В
- Подтягивающий резистор EN: 1.5 МОм
- Время мягкого пуска: 2 мс
- Разрядный резистор выхода: 400 Ом
- Обратная утечка тока: не более 1.2 мкА
- Ток в дежурном режиме: 1.3 мкА тип., 3 мкА макс.
- Ток покоя (EN включен, без нагрузки): не более 15 мкА
- Рассеиваемая мощность: 0.37 Вт при 25°C, 0.13 Вт при 85°C
- Тепловое сопротивление переход-среда: 305°C/Вт
- ESD-стойкость: 200 В
- Рабочая температура: от -40°C до +85°C
Где применяется
- Портативная электроника с батарейным питанием: низкий ток покоя и дежурный режим не влияют заметно на время работы от батареи
- Узлы коммутации питания периферии: одноканальное включение и отключение нагрузки по логическому сигналу EN
- Схемы с защитой от обратной запитки: низкая обратная утечка предотвращает паразитное протекание тока через выключенный ключ
- Устройства с чувствительной нагрузкой: встроенный разрядный резистор и контролируемое время нарастания снижают бросок тока при включении
