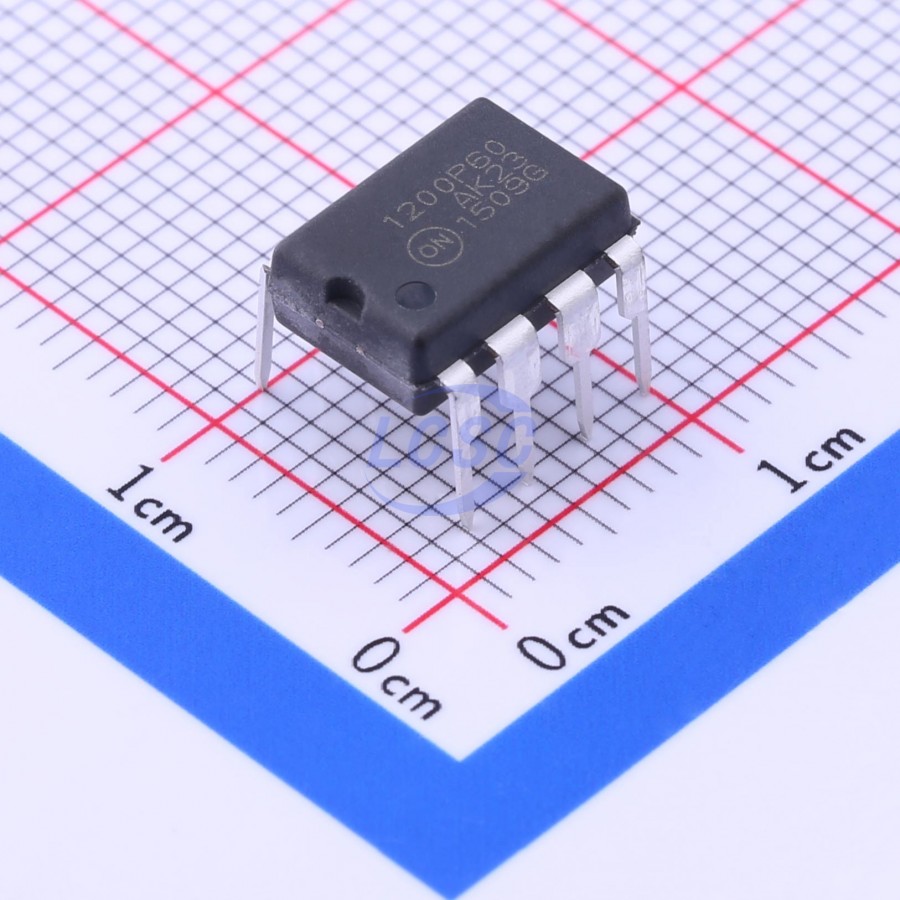

Микросхема Onsemi NCP1200P60G — ШИМ-контроллер для автономных импульсных источников питания, выполненный в выводном корпусе PDIP-8 на 8 выводов. Индекс P60 в обозначении соответствует фиксированной частоте переключения силового ключа 60 кГц, заданной внутри микросхемы.
Контроллер запускается от высокого напряжения без внешнего пускового резистора: вывод питания выдерживает до 500 В в развязанном включении и до 450 В при соединении с общим проводом, поэтому микросхема подключается непосредственно к выпрямленному сетевому напряжению. Питание самой микросхемы (Vcc) ограничено 16 В, для его стабилизации на выводе Vcc устанавливается конденсатор ёмкостью 10 мкФ.
Максимальная скважность импульсов управления ограничена 80%, время задержки нарастающего фронта (leading edge blanking) — 250 нс, что отсекает ложные срабатывания защиты от тока намагничивания трансформатора в момент открытия ключа. Выходной драйвер отдаёт и принимает ток до 250 мА — этого достаточно для управления внешним полевым транзистором без дополнительного буферного каскада.
Микросхема отключается при перегреве кристалла свыше 140°C и рассчитана на максимальную температуру перехода 150°C. Тепловое сопротивление переход-корпус — 57°C/Вт, переход-среда — 100°C/Вт для исполнения PDIP-8 и 178°C/Вт для исполнения SOIC. Устойчивость к электростатическому разряду по модели HBM — 2,0 кВ, диапазон температур хранения — от -60 до +150°C.
Основные характеристики
- Производитель: Onsemi
- Корпус: PDIP-8
- Тип монтажа: выводной
- Количество выводов: 8
- Частота переключения: 60 кГц
- Максимальная скважность: 80%
- Время задержки нарастающего фронта: 250 нс
- Пиковый выходной ток драйвера: 250 мА
- Максимальное напряжение питания Vcc: 16 В
- Ёмкость конденсатора Vcc: 10 мкФ
- Максимальное напряжение на HV-выводе (развязанное включение): 500 В
- Максимальное напряжение на HV-выводе (заземлённое включение): 450 В
- Температура теплового отключения: 140°C
- Максимальная температура перехода: 150°C
- Тепловое сопротивление переход-корпус: 57°C/Вт
- Тепловое сопротивление переход-среда (PDIP-8): 100°C/Вт
- Тепловое сопротивление переход-среда (SOIC): 178°C/Вт
- Устойчивость к ESD по модели HBM: 2,0 кВ
- Диапазон температур хранения: -60…+150°C
Где применяется
- AC-DC адаптеры: питание бытовой электроники от сети переменного тока без отдельного трансформаторного драйвера запуска.
- Автономные зарядные устройства: построение зарядных блоков с прямым стартом от выпрямленного сетевого напряжения.
- Вспомогательные источники питания: маломощные дежурные каналы в составе более крупных силовых схем.
- Ремонт и разработка блоков питания: замена вышедших из строя ШИМ-контроллеров той же линейки в бытовой технике.
Специалисты «Азияторга» подберут микросхему Onsemi NCP1200P60G под задачу, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
