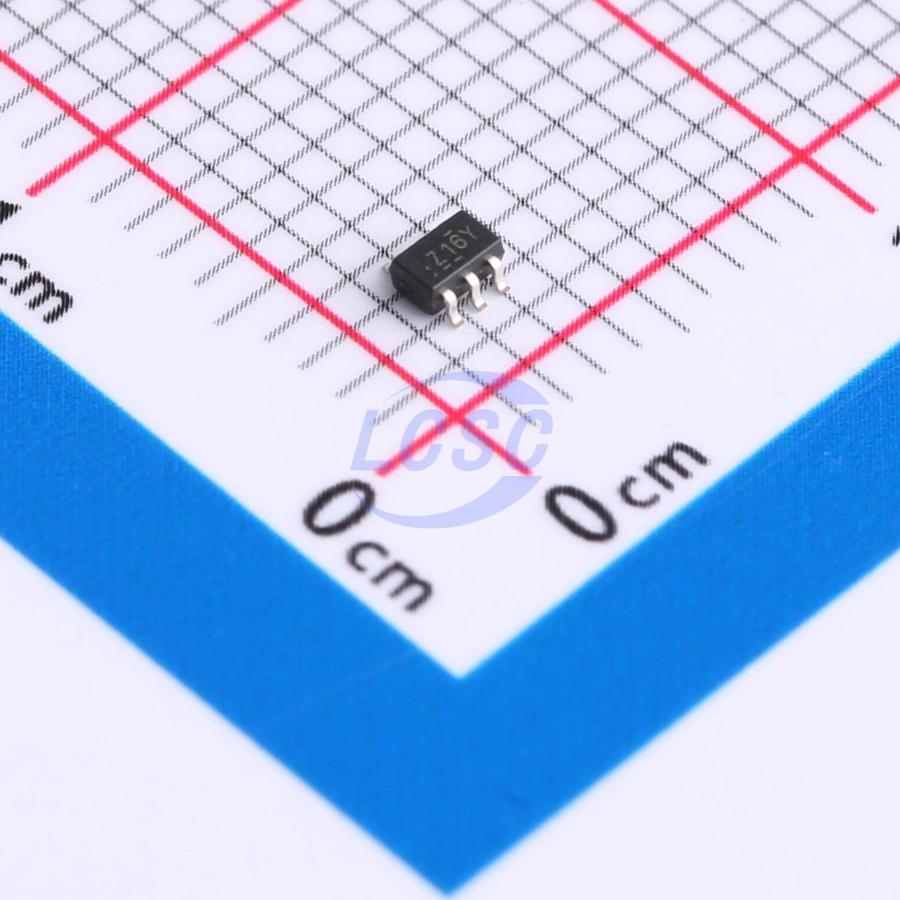

Микросхема Onsemi NC7WZ16P6X — сдвоенный неинвертирующий повторитель (буфер) в корпусе SC-70-6. Каждый из двух независимых каналов повторяет входной сигнал на выходе без инверсии (функция Y = A), а сама микросхема выполнена по низковольтной логике с расширенным диапазоном напряжения питания.
Питание микросхемы может находиться в пределах от 1,65 до 5,5 В, при этом пороги переключения заданы относительно напряжения питания, а не привязаны к одному фиксированному уровню. Это позволяет использовать один и тот же прибор в схемах с разным напряжением логики — от батарейных устройств с питанием около 1,8–3,3 В до более традиционных схем на 5 В. Скорость нарастания и спада входного сигнала нормирована отдельно для разных напряжений питания: 20 нс/В в диапазоне 1,8–2,5 В и 5 нс/В при 5,5 В, что задаёт требования к фронтам сигнала, подаваемого на вход.
Задержка распространения сигнала составляет 2,4 нс при питании 5 В и нагрузке 50 пФ, а выходной каскад способен отдавать до ±24 мА, что достаточно для восстановления фронтов сигнала в линиях с ёмкостной нагрузкой или для увеличения нагрузочной способности слабого источника сигнала. Неиспользуемые входы должны быть жёстко закреплены на высоком или низком уровне — оставлять их в подвешенном состоянии нельзя.
Корпус SC-70-6 рассчитан на рабочую температуру от -40 до +125 °C, а защита входов и выходов от статического электричества выполнена с запасом: 4000 В по модели HBM и 2000 В по модели CDM. Рассеиваемая мощность в этом корпусе — 180 мВт, что определяет допустимую нагрузку на прибор при длительной работе.
Основные характеристики
- Логическая функция: неинвертирующий повторитель, 2 канала, Y = A
- Корпус: SC-70-6
- Диапазон напряжения питания: от 1,65 до 5,5 В
- Задержка распространения сигнала: 2,4 нс (при 5 В, нагрузка 50 пФ)
- Выходной ток: ±24 мА
- Рабочая температура: от -40 до +125 °C
- Защита от статического электричества: HBM 4000 В, CDM 2000 В
- Рассеиваемая мощность (корпус SC-70-6): 180 мВт
Где применяется
- Восстановление фронтов сигнала: в линиях с ёмкостной нагрузкой, где исходный сигнал ослаблен или искажён
- Буферизация слаботочных выходов: усиление нагрузочной способности логических выходов микроконтроллеров и ПЛИС
- Компактные устройства с батарейным питанием: малый корпус и низкое минимальное напряжение питания позволяют встраивать буфер в плотную разводку
- Промышленная электроника: работа при повышенной температуре среды благодаря расширенному температурному диапазону
