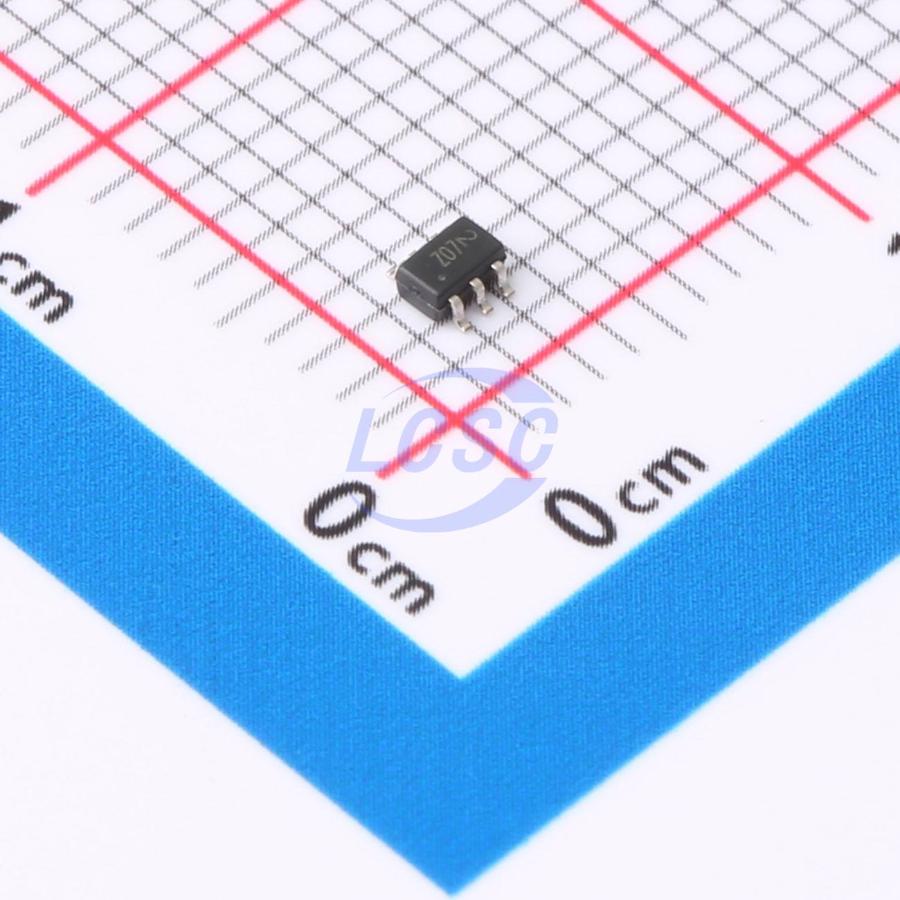

Микросхема Onsemi NC7WZ07P6X — сдвоенный неинвертирующий повторитель с выходом типа «открытый сток» в корпусе SC-70-6. Микросхема относится к логическому семейству TinyLogic UHS и содержит два независимых канала, каждый из которых передаёт входной сигнал на выход без инверсии, позволяя подключать нагрузку к отдельному напряжению питания через внешний резистор.
Питание допускается в диапазоне от 1,65 В до 5,5 В, типовая задержка распространения сигнала tPZL составляет 2,3 нс. Время нарастания и спада входного сигнала нормируется отдельно для каждого напряжения питания: при 5,0 В — не более 5 нс/В, при 3,3 В — до 10 нс/В, при 2,5 В и 1,8 В — до 20 нс/В.
Выходной каскад каждого канала обеспечивает ток до ±24 мА при напряжении питания 3 В, максимальный постоянный ток на выходе — ±50 мА, потребление по цепи питания — не более ±100 мА. Вход и выход выдерживают напряжение до 7 В независимо от напряжения питания, что даёт запас при подключении к цепям с более высоким уровнем сигнала, чем питание самой микросхемы.
Корпус SC-70-6 рассчитан на рассеиваемую мощность 150 мВт при тепловом сопротивлении 425°C/Вт. Рабочий диапазон температур — от -40°C до +85°C, температура перехода не должна превышать 150°C, диапазон хранения — от -65°C до +150°C. Защита от электростатического разряда по модели заряженного устройства составляет 2000 В.
Основные характеристики
- Количество каналов: 2
- Логическое семейство: TinyLogic UHS
- Диапазон напряжения питания: 1,65–5,5 В
- Задержка распространения tPZL (тип.): 2,3 нс
- Выходной ток: ±24 мА при 3 В, макс. ±50 мА
- Ток потребления, макс.: ±100 мА
- Допустимое напряжение на входе/выходе: до 7 В
- Рассеиваемая мощность (SC-70): 150 мВт
- Рабочая температура: от -40°C до +85°C
- Защита от ЭСР (CDM): 2000 В
- Корпус: SC-70-6
Где применяется
- Согласование логических уровней: передача сигнала между узлами с разным напряжением питания
- Буферизация шинных сигналов: подключение линий через открытый сток в конфигурации wired-OR
- Восстановление формы сигнала: буферные каскады в цифровых трактах
- Компактные устройства: применение там, где важны малые габариты корпуса SC-70-6
