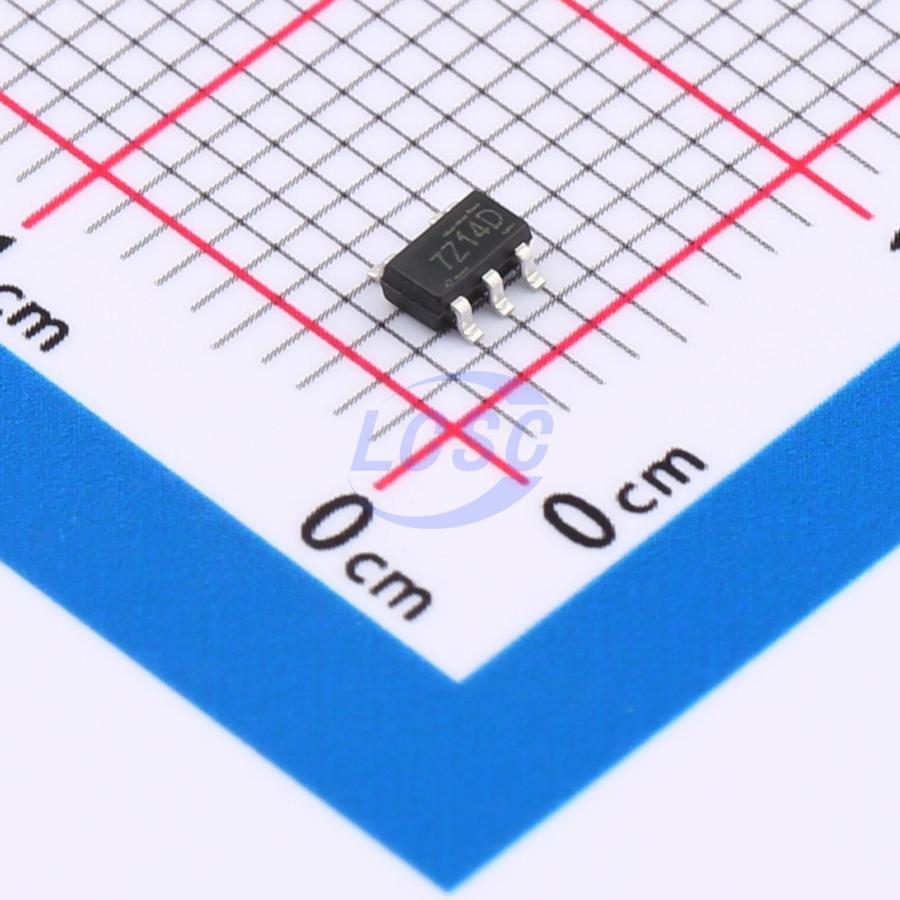

Микросхема NC7SZ14M5X Onsemi NC7SZ14M5X — одиночный логический инвертор с триггером Шмитта на входе, выполненный в пятивыводном корпусе SOT-23-5. Микросхема относится к семейству UHS (Ultra High Speed) Onsemi и решает одну задачу: инвертирует уровень входного сигнала, одновременно очищая его от медленных фронтов и дребезга благодаря гистерезису переключения триггера Шмитта.
Входной триггер Шмитта переключается не по одному пороговому уровню, а по двум — верхнему и нижнему, разнесённым между собой. Это позволяет микросхеме формировать чистый прямоугольный сигнал даже из плавно нарастающего или зашумлённого входного напряжения, например с механического контакта, RC-цепи или медленного компаратора. На выходе получается инвертированный логический сигнал с крутыми фронтами.
Питание микросхемы лежит в диапазоне от 1.65 до 5.5 В, что позволяет использовать её как в системах с логикой 1.8–3.3 В, так и в узлах с классическим питанием 5 В. Выходной каскад способен отдавать и принимать ток до ±24 мА при напряжении питания 3 В, а задержка распространения сигнала не превышает 3.7 нс при нагрузке 50 пФ и питании 5 В — этого достаточно для тактовых и управляющих цепей цифровой логики.
Корпус SOT-23-5 по стандарту JEDEC MO-178 занимает на плате минимум места при ширине 1.6 мм, а защита от статического разряда по модели CDM рассчитана на 2000 В, что имеет значение при автоматизированном монтаже и последующей ручной пайке.
Основные характеристики
- Логическая функция: инвертор с триггером Шмитта
- Логическое семейство: UHS
- Напряжение питания: от 1.65 до 5.5 В (абсолютный максимум 6.0 В)
- Выходной ток: ±24 мА при питании 3 В, максимум 50 мА
- Задержка распространения: 3.7 нс (нагрузка 50 пФ, питание 5 В)
- Корпус: SOT-23-5, JEDEC MO-178, ширина 1.6 мм
- Рабочая температура: от -40 до +85 °C
- Температура хранения: от -65 до +150 °C
- Защита от статического разряда (CDM): 2000 В
- Максимальная рассеиваемая мощность: 200 мВт
- Тип монтажа: SMD
Где применяется
- Формирование логических уровней: восстановление крутых фронтов из медленно изменяющихся или зашумлённых сигналов
- Подавление дребезга контактов: очистка сигнала от механических кнопок и переключателей перед подачей на цифровую логику
- Буферизация тактовых и управляющих линий: инвертирование и переформирование сигналов в узлах с ограниченным местом на плате
- Сопряжение узлов с разным питанием: работа в диапазоне от 1.65 до 5.5 В при переходе между логикой разных уровней
