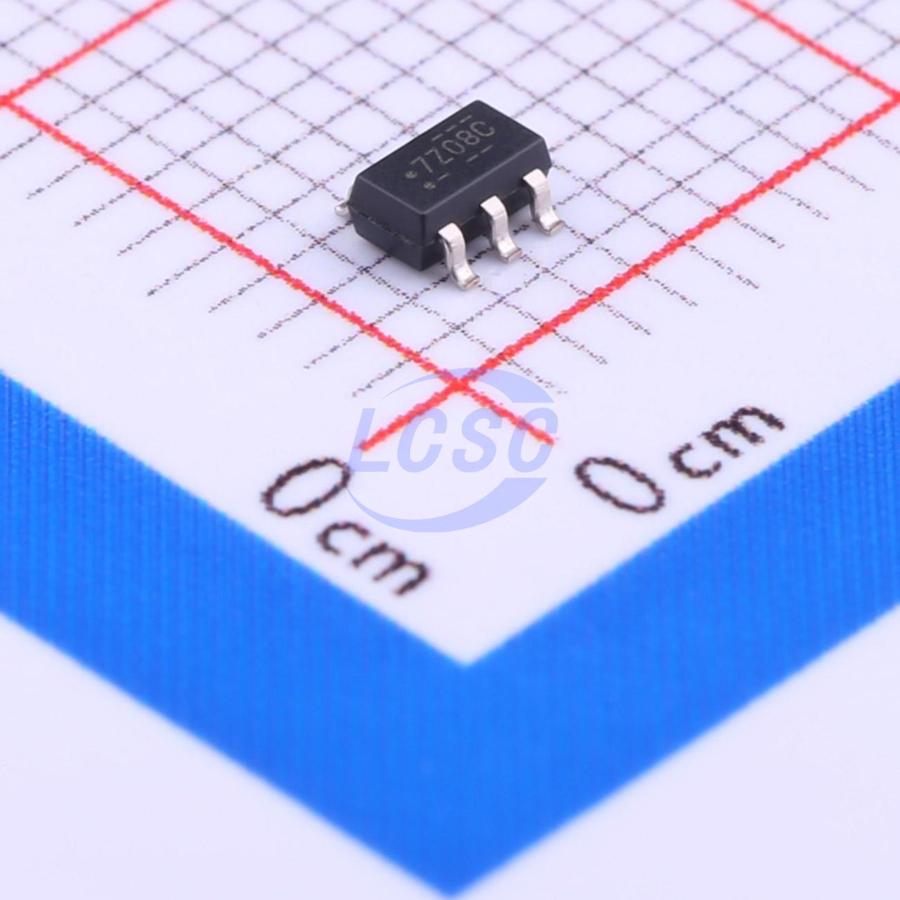

Микросхема Onsemi NC7SZ08M5X — однокорпусный логический элемент 2-И из линейки малогабаритной логики 7SZ, выполненный в корпусе SOT-23-5 (JEDEC MO-178, шаг выводов 1,6 мм). Микросхема содержит один вентиль с двумя входами и одним выходом и рассчитана на применение в узлах, где нет места под корпус стандартной логики с большим числом выводов.
Питание элемента лежит в диапазоне от 1,65 до 5,5 В, что позволяет использовать микросхему в системах с логическими уровнями 1,8, 2,5, 3,3 и 5,0 В без замены компонента под другое напряжение. Входы выдерживают напряжение до 6 В независимо от текущего напряжения питания, поэтому элемент можно подключать к линиям с более высоким уровнем сигнала, чем действующее VCC, — это удобно при сопряжении узлов с разным напряжением питания.
Типовая задержка распространения сигнала составляет 2,7 нс на нагрузку 50 пФ при напряжении питания 5 В. Выход отдаёт и принимает ток до ±24 мА при VCC 3 В, чего достаточно для прямого управления соседними вентилями, индикаторами или короткими линиями связи на плате. Время нарастания и спада входного сигнала нормируется отдельно для каждого диапазона питания: от 0 до 5 нс/В при 5,0 В, от 0 до 10 нс/В при 3,3 В и от 0 до 20 нс/В при 1,8–2,5 В.
Рассеиваемая мощность в корпусе SOT-23 ограничена 200 мВт, максимальная температура перехода — 150 °C, рабочий диапазон температур — от -40 до +85 °C при хранении от -65 до +150 °C. Электростатическая прочность по модели CDM составляет 2000 В. При отключённом питании (VCC = 0 В) входы и выход переходят в высокоимпедансное состояние, что исключает паразитные токи через неактивную микросхему в смешанных цепях. Маркировка на корпусе — 7 Z08.
Основные характеристики
- Логическая функция: 2-входовый элемент И
- Корпус: SOT-23-5 (JEDEC MO-178), шаг выводов 1,6 мм
- Напряжение питания: 1,65–5,5 В
- Допустимое напряжение на входах: до 6 В независимо от VCC
- Задержка распространения (тип.): 2,7 нс при нагрузке 50 пФ и VCC 5 В
- Выходной ток: ±24 мА при VCC 3 В
- Рабочая температура: -40…+85 °C
- Температура хранения: -65…+150 °C
- Рассеиваемая мощность: 200 мВт
- Электростатическая прочность (CDM): 2000 В
- Температура пайки выводов: 260 °C, 10 с
- Соответствие RoHS: да
Где применяется
- Управляющая логика: базовый элемент И для построения логических цепей в компактных узлах
- Сопряжение узлов с разным питанием: устойчивость входов к напряжению до 6 В позволяет подключать линии с более высоким уровнем сигнала, чем VCC
- Встраиваемая электроника с плотной компоновкой: корпус SOT-23-5 экономит площадь платы там, где стандартная логика не помещается
- Буферизация и прямое управление: выходной ток ±24 мА достаточен для индикаторов и коротких линий связи без дополнительного каскада
