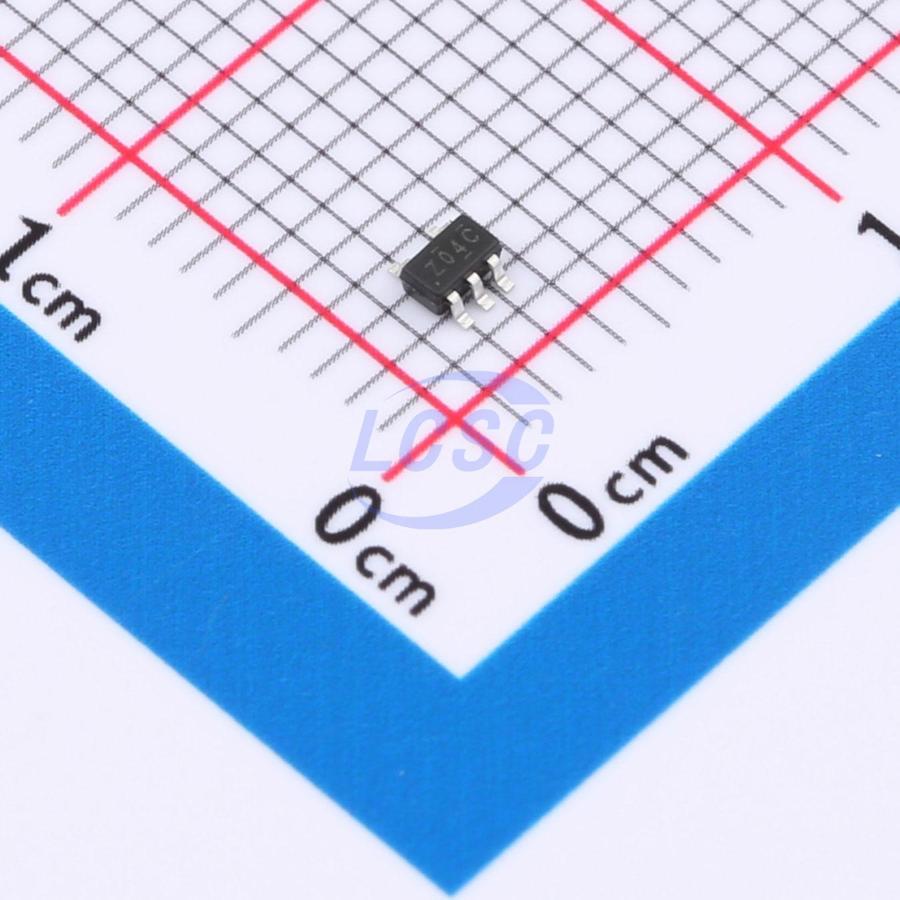

Микросхема Onsemi NC7SZ04P5X — одноканальный логический инвертор серии TinyLogic UHS в миниатюрном корпусе SC-70-5. Микросхема выполняет функцию НЕ: сигнал на выходе принимает уровень, противоположный уровню на входе, с фирменной схемотехникой снижения шумов и электромагнитных помех при переключении.
Напряжение питания лежит в диапазоне от 1,65 В до 5,5 В, что позволяет использовать один и тот же корпус в схемах с разными уровнями логики. Задержка распространения сигнала составляет 2,4 нс при напряжении питания 5 В и ёмкости нагрузки 50 пФ, а выходной ток по высокому и по низкому уровню не менее 24 мА при VCC 3 В — этого достаточно для управления следующим логическим каскадом без дополнительного буфера.
Входы допускают напряжение до 5,5 В независимо от текущего напряжения питания VCC, поэтому микросхему можно включать между узлами с разными уровнями логики без риска повредить вход более высоким сигналом. При VCC = 0 В вход и выход переходят в высокоимпедансное состояние, что исключает протекание паразитных токов через отключённую микросхему при обесточенном узле схемы.
Защита от статического электричества выдерживает разряд по модели HBM до 4000 В и по модели CDM до 2000 В. Микросхема рассчитана на работу при температуре от -40 до +85 °C, хранение — от -65 до +150 °C, максимальная рассеиваемая мощность в корпусе SC-70-5 — 150 мВт.
Основные характеристики
- Корпус: SC-70-5
- Логическая функция: инвертор (НЕ), 1 канал
- Серия: TinyLogic UHS
- Напряжение питания: 1,65–5,5 В
- Задержка распространения: 2,4 нс при 5 В, 50 пФ
- Выходной ток (при VCC 3 В): не менее 24 мА (высокий и низкий уровень)
- Допустимое входное напряжение: до 5,5 В независимо от VCC
- ESD защита: HBM 4000 В, CDM 2000 В
- Рабочая температура: от -40 до +85 °C
- Рассеиваемая мощность: 150 мВт (SC-70-5)
Где применяется
- Инверсия логического сигнала: формирование сигнала обратной полярности в цифровых узлах
- Согласование уровней логики: интерфейс между схемами с разным напряжением питания благодаря входам, устойчивым к 5,5 В
- Компактные устройства: применение в платах с ограниченной площадью благодаря корпусу SC-70-5
- Узлы с отключением питания: цепи, где часть схемы обесточивается, а шина не должна нагружаться отключённым элементом
