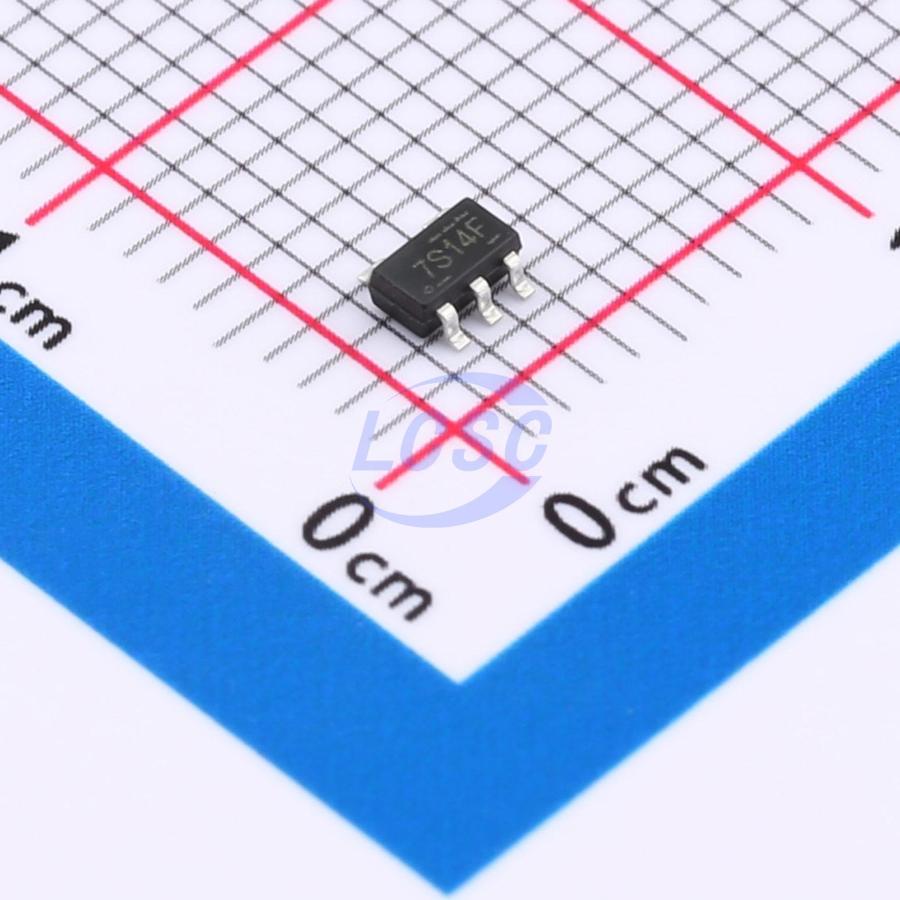

Микросхема Onsemi NC7S14M5X — одноканальный логический инвертор с триггером Шмитта на входе, выполненный в корпусе SOT-23-5. Микросхема инвертирует входной сигнал (Y = не А) и за счёт гистерезиса переключения устойчиво работает с медленно нарастающими или зашумлёнными фронтами, где обычный логический вентиль давал бы ложные срабатывания.
Питание микросхемы лежит в диапазоне от 2 до 6 В, что позволяет использовать её как в цепях с логикой 3,3 В, так и с 5 В без дополнительного согласования уровней. Ток потребления в статическом режиме минимален — не более 10 мкА, типовое значение 1 мкА, поэтому микросхема почти не влияет на энергопотребление устройства в дежурном режиме.
Гистерезис переключения нормируется отдельно для каждого напряжения питания: при 2 В он составляет от 0,3 до 1,0 В, при 3 В — от 0,4 до 1,3 В, при 4,5 В — от 0,6 до 1,4 В, при 6 В — от 0,8 до 1,7 В. Чем выше напряжение питания, тем шире полоса гистерезиса и тем увереннее подавляется дребезг на входе. Выходные каскады отдают и принимают ток до 2 мА, чего достаточно для управления следующим логическим каскадом или формирования сигнала сброса.
Корпус SOT-23-5 занимает минимум места на плате, а тепловое сопротивление корпус-среда 300 °C/Вт соответствует рассеиваемой мощности до 200 мВт — микросхема рассчитана на работу с логическими сигналами, а не на управление силовой нагрузкой.
Основные характеристики
- Функция: инвертор с триггером Шмитта на входе (Y = не А)
- Число каналов: 1
- Корпус: SOT-23-5
- Напряжение питания: 2–6 В
- Ток потребления: 1 мкА тип., 10 мкА макс.
- Выходной ток: 2 мА (втекающий и вытекающий)
- Гистерезис при 2 В: 0,3–1,0 В (тип. 0,59 В)
- Гистерезис при 3 В: 0,4–1,3 В (тип. 0,85 В)
- Гистерезис при 4,5 В: 0,6–1,4 В (тип. 1,08 В)
- Гистерезис при 6 В: 0,8–1,7 В (тип. 1,31 В)
- Рассеиваемая мощность (SOT-23-5): 200 мВт
- Тепловое сопротивление (SOT-23-5): 300 °C/Вт
Где применяется
- Формирование фронтов: приведение медленных или зашумлённых сигналов (кнопки, датчики, длинные линии) к чистому логическому уровню
- Генераторы на RC-цепях: инвертор с гистерезисом используется как активный элемент простого тактового генератора
- Согласование логики: буферизация и инвертирование сигналов между узлами с питанием 3,3 и 5 В
- Цепи сброса и защиты от дребезга: подавление многократных срабатываний при переключении контактов
