Микросхема Onsemi NC7S14 NC7S14M5X — одноканальный логический инвертор с триггером Шмитта на входе, выпускаемый в корпусе SOT-23-5. Устройство меняет уровень входного сигнала на противоположный (Y = не A), но в отличие от обычного инвертора переключается не по одному пороговому напряжению, а по двум разнесённым порогам — это придаёт передаточной характеристике гистерезис и защищает выход от многократных переключений на фронте с помехами или медленным нарастанием.
Ширина гистерезиса зависит от напряжения питания: при 2 В типовое значение составляет 0,59 В (от 0,3 до 1,0 В), при 3 В — 0,85 В (от 0,4 до 1,3 В), при 4,5 В — 1,08 В (от 0,6 до 1,4 В), при 6 В — 1,31 В (от 0,8 до 1,7 В). Такой запас позволяет использовать микросхему как формирователь чистого цифрового сигнала из входа с медленным фронтом или дребезгом — например, с механического контакта или длинной линии передачи.
Микросхема работает в диапазоне питания от 2 до 6 В и потребляет по цепи питания не более 10 мкА (типовое значение — 1 мкА), что делает её пригодной для узлов с батарейным питанием, где основная часть времени устройство находится в режиме ожидания. Выходной ток ограничен на уровне 2 мА в режимах стока и истока (абсолютный максимум ±12,5 мА), поэтому микросхема рассчитана на управление логическими входами других микросхем, а не силовыми нагрузками.
Корпус SOT-23-5 (маркировка на корпусе — 7S14) обеспечивает рассеиваемую мощность до 200 мВт при тепловом сопротивлении 300 °C/Вт. Ток через защитные диоды на входе и выходе ограничен значением ±20 мА, а диапазон допустимых напряжений на выводах — от -0,5 В до VCC+0,5 В, что необходимо учитывать при проектировании защиты по входу в условиях наводок.
Основные характеристики
- Логическая функция: инвертор с триггером Шмитта на входе (Y = не A)
- Диапазон напряжения питания: от 2 до 6 В
- Ток потребления: 1 мкА (тип.), 10 мкА (макс.)
- Выходной ток: 2 мА (сток/исток), абсолютный максимум ±12,5 мА
- Ток через защитные диоды: ±20 мА (вход и выход)
- Гистерезис переключения: 0,59 В при 2 В питания, 0,85 В при 3 В, 1,08 В при 4,5 В, 1,31 В при 6 В (типовые значения)
- Рассеиваемая мощность: 200 мВт (корпус SOT-23-5)
- Тепловое сопротивление: 300 °C/Вт (корпус SOT-23-5)

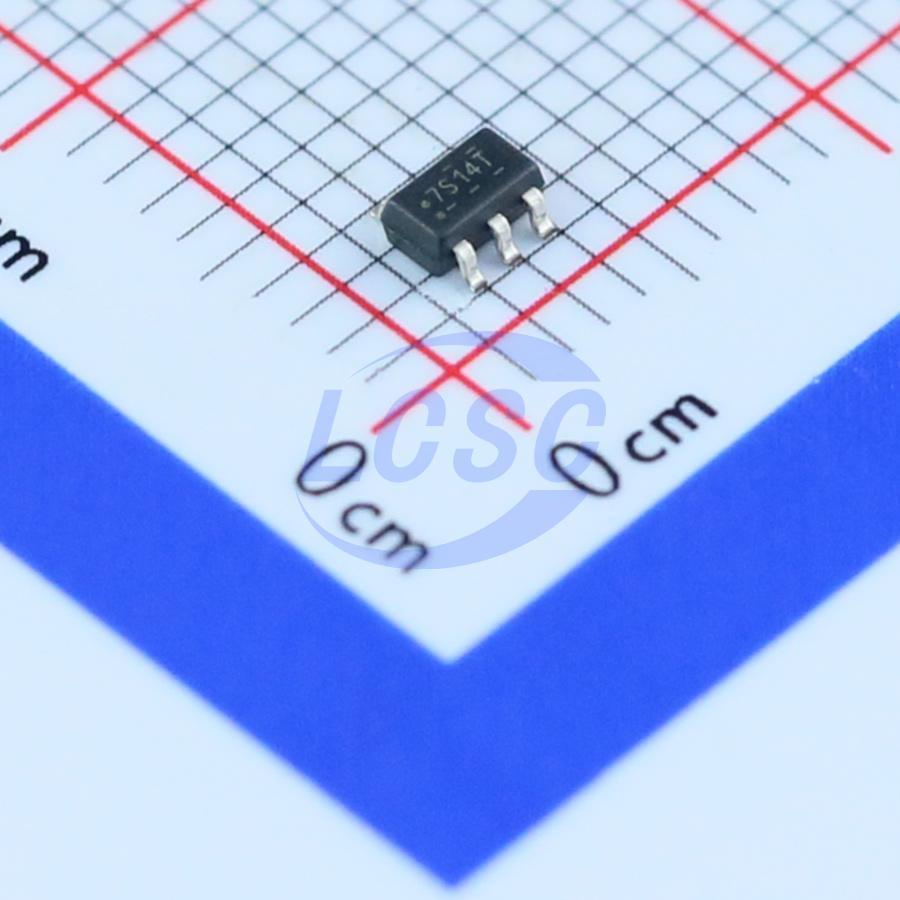

- Корпус: SOT-23-5, маркировка 7S14
- Расфасовка: 3000 шт. на ленте в катушке
Где применяется
- Формирование цифровых сигналов: приведение медленно нарастающих или зашумлённых сигналов с датчиков, кнопок и длинных линий связи к чистому логическому уровню
- Инверсия и буферизация управляющих сигналов в узлах на низковольтной логике
- Портативная и батарейная аппаратура: низкое собственное потребление продлевает время работы устройства в режиме ожидания
- Компактные встраиваемые модули: корпус SOT-23-5 применяется там, где место на печатной плате ограничено
