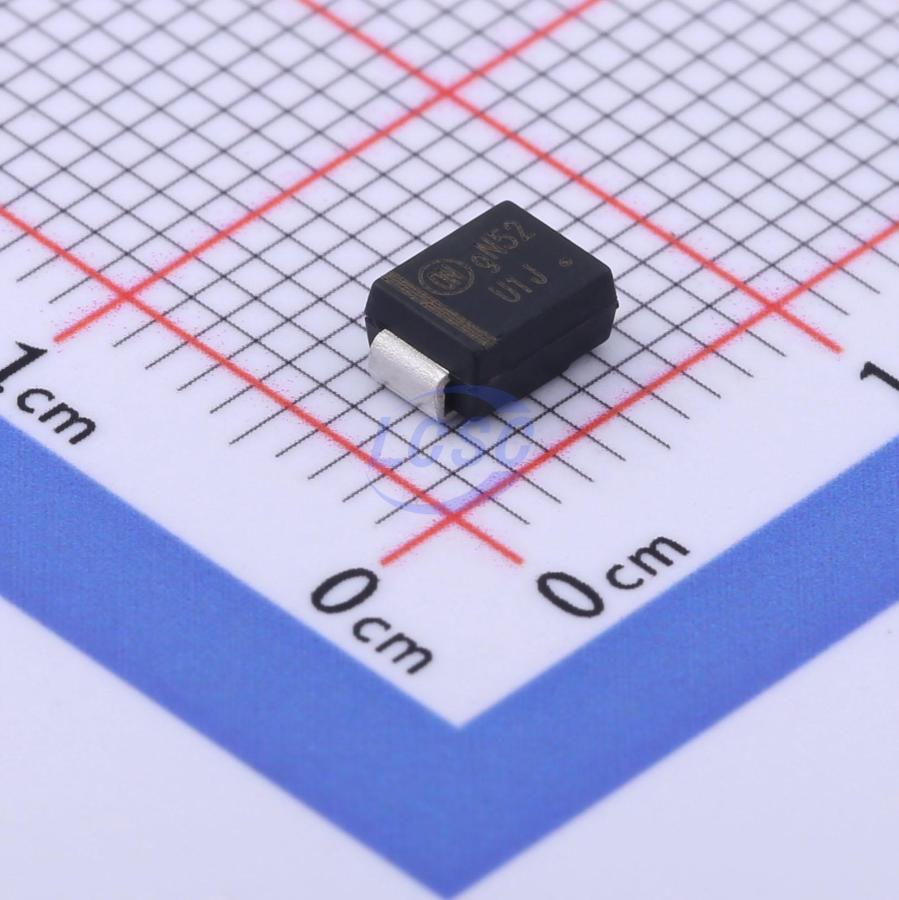

Микросхема Onsemi MURS160T3G 23+ по заводским данным — одинарный диод с ультракоротким временем восстановления. Он рассчитан на периодическое обратное напряжение 600 В и средний прямой ток 1 А. Корпус DO-214AA (SMB) предназначен для поверхностного монтажа, выводов два.
Главная особенность исполнения — время обратного восстановления 75 нс. Для быстрых выпрямительных диодов это короткое время, поэтому позиция подходит для цепей, где ключи переключаются на повышенной частоте и потери на рассасывание заряда в обычном выпрямительном диоде были бы заметными. Максимальное прямое напряжение составляет 1,25 В. Импульсный прямой ток допускается до 35 А, но это разовый бросок, а не рабочий режим.
Пределы позиции задаёт средний ток 1 А. Для более мощных каналов потребуется другой диод или параллельное включение с проверкой распределения тока. Максимальная рабочая температура — 175 °C. Конфигурация одиночная: двух диодов в одном корпусе здесь нет, мостовых и парных схем из одной детали не собрать.
В документации указана прослеживаемость партии по дате и коду, а также соответствие требованиям RoHS. Это важно, когда на производстве ведётся учёт компонентов по партиям.
Основные характеристики
Обратное напряжение 600 В, средний прямой ток 1 А, время восстановления 75 нс, корпус DO-214AA (SMB), два вывода, температура до 175 °C.
Где применяется
- Импульсные источники питания: выпрямление и демпфирование на выходе преобразователей, где важно быстрое восстановление.
- Высоковольтные цепи малой мощности: запас по обратному напряжению 600 В при токе до 1 А.
- Защитные цепи: развязка и ограничение выбросов на ключевых элементах.
- Платы с автоматическим монтажом: корпус SMB рассчитан на поверхностную установку.
