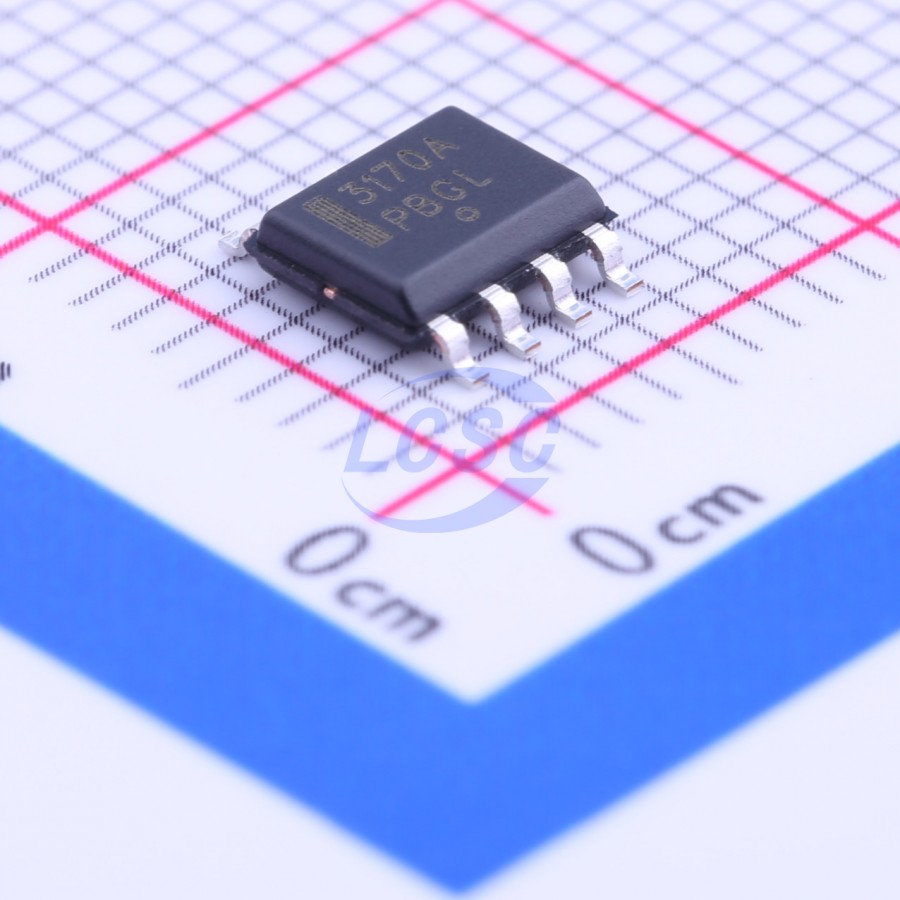

Микросхема onsemi NCP3170ADR2G — синхронный понижающий DC-DC преобразователь со встроенными силовыми ключами. Входное напряжение — от 4,5 до 18 В, выходной ток — до 3 А. Микросхема управляется по методу токового регулирования и переключается на частоте 500 кГц, что позволяет использовать компактные внешние катушку индуктивности и конденсаторы.
Выходное напряжение задаётся внешним делителем относительно опорного напряжения обратной связи 0,8 В с точностью ±1,5%. Сопротивление открытого канала верхнего силового ключа — 90 мОм, нижнего — 25 мОм, что снижает потери на переключение и повышает КПД преобразователя при высокой нагрузке.
Встроенная защита включает ограничение тока короткого замыкания в диапазоне от 4,0 до 6,0 А, тепловое отключение при перегреве кристалла и защиту от возникновения обратного тока при предварительном смещении на выходе, что важно при старте на уже нагруженную линию. Плавный пуск длительностью 4,6 мс ограничивает бросок тока при включении. Пороги защиты по пониженному напряжению питания — 4,41 В при включении и 4,13 В при выключении, порог разрешения работы — 1,41 В.
В отключённом состоянии ток потребления не превышает 17 мкА, в рабочем режиме типовое значение — 1,7 мА. Микросхема рассчитана на работу при температуре окружающей среды от -40 до +85°C, максимальная температура перехода — 125°C. Корпус — исполнение 751, тепловое сопротивление переход-среда — 87°C/Вт, переход-корпус — 37,8°C/Вт, максимальная рассеиваемая мощность — 1,15 Вт.
Основные характеристики
- Тип: синхронный понижающий DC-DC преобразователь
- Входное напряжение: 4,5...18 В
- Выходной ток: до 3 А
- Опорное напряжение обратной связи: 0,8 В, точность ±1,5%
- Частота переключения: 500 кГц
- Сопротивление силовых ключей: верхний 90 мОм, нижний 25 мОм
- Ток ограничения: 4,0...6,0 А
- Ток потребления: 1,7 мА рабочий, до 17 мкА в отключённом состоянии
- Защита: КЗ, перегрев, токовая отсечка, защита от обратного тока при старте
- Рабочая температура: -40...+85°C
- Корпус: исполнение 751, монтаж SMD
- Упаковка: лента на катушке, 2500 шт
Где применяется
- Источники питания процессоров и памяти: понижение шинного напряжения до уровня логики
- Промышленная электроника: локальное питание модулей в составе более крупных систем
- Встраиваемые системы: компактные преобразователи с малым числом внешних компонентов
- Бытовая техника: питание цифровой нагрузки при ограниченном месте на плате
