Микросхема Onsemi MICROCIRCUIT NCP1529ASNT1G 21+ — понижающий импульсный стабилизатор с регулируемым выходным напряжением. Он преобразует более высокое входное напряжение в более низкое и отдаёт в нагрузку до 1 А. Выход один, значение напряжения задаётся внешними элементами обратной связи, поэтому одну и ту же микросхему можно использовать в разных цепях питания.
Вход рассчитан на диапазон от 2,7 до 5,5 В, выход настраивается от 0,9 до 3,9 В. Рабочая частота преобразования типовая и составляет 1,7 МГц. Высокая частота позволяет применять небольшие индуктивности и конденсаторы, что важно для плотного монтажа. Заявленный КПД достигает 96 %, то есть на преобразование уходит малая доля мощности, а нагрев кристалла остаётся умеренным.

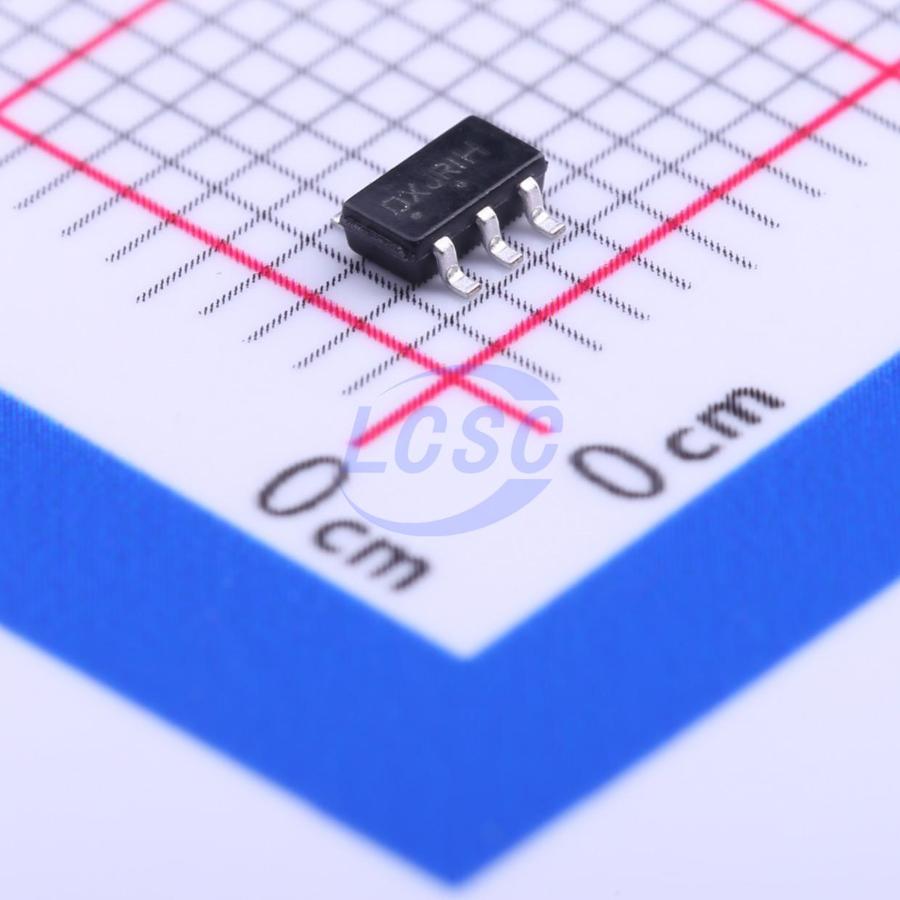

Корпус TSOP-5 имеет пять выводов и монтируется на поверхность платы. Диапазон рабочих температур — от -40 до 85 °C. Верхняя граница ниже, чем у многих микросхем промышленного назначения, и это стоит учитывать при размещении рядом с нагретыми элементами. Выходной ток ограничен значением 1 А, а вход не должен превышать 5,5 В, поэтому микросхема подходит для цепей, питающихся от одной литий-ионной ячейки или от шины 5 В, но не от более высоких напряжений.
Производитель указывает соответствие требованиям RoHS, а также прослеживаемость по коду даты и партии. Это упрощает входной контроль и учёт партий при серийной сборке.
Основные характеристики
Понижающий регулируемый стабилизатор: вход 2,7–5,5 В, выход 0,9–3,9 В, ток до 1 А, частота 1,7 МГц, корпус TSOP-5.
Где применяется
- Питание от одной ячейки или шины 5 В: понижение до напряжения питания процессоров и логики.
- Портативные устройства: высокий КПД снижает потери и нагрев корпуса.
- Платы с ограниченным местом: пятивыводной корпус и высокая частота позволяют использовать малогабаритные внешние элементы.
- Вторичные цепи питания: локальная стабилизация вблизи нагрузки с нужным напряжением в пределах 0,9–3,9 В.
