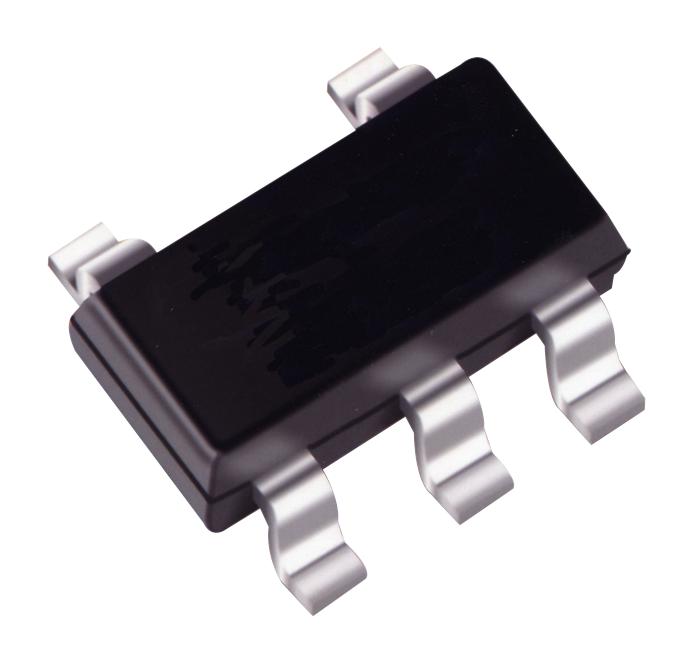

Микросхема, onsemi, NCP1402SN50T1G — повышающий преобразователь постоянного напряжения с фиксированным выходом 5,0 В. Он создан для питания устройств от одной-двух гальванических ячеек, когда входное напряжение ниже требуемого. Исполнение SN50 соответствует выходному напряжению 5 В; корпус SOT-23-5 с пятью выводами для поверхностного монтажа.
Выходное напряжение выдерживается с точностью ±2,5 %, то есть лежит в пределах примерно до 5,125 В сверху. Максимальный выходной ток — 200 мА, КПД — до 85 %. Преобразователь работает по принципу ключа с фиксированной частотой, коэффициент заполнения импульсов типовой — 78 % при разбросе от 70 до 85 %. Время включения ключа составляет типовое 5,5 мкс, время выключения — 1,45 мкс. Типовая пульсация выходного напряжения указана на уровне 30 мВ, но она зависит от выбранных катушки индуктивности и выходного конденсатора.
Запуск происходит при низком входном напряжении: гарантируемое минимальное значение 0,8 В, максимальное — 0,95 В. Плавный пуск занимает от 0,3 до 2 мс. Вход разрешения CE позволяет отключать преобразователь; в выключенном состоянии потребляемый ток не превышает 1 мкА. Напряжение на выводе LX ограничено 6,0 В, ESD-защита по модели человеческого тела составляет ±2,0 кВ. Температурный коэффициент выходного напряжения — 150 ppm/°C.
Ограничения связаны прежде всего с мощностью: 200 мА предельный ток нагрузки, и для более мощных потребителей нужны другие преобразователи. Диапазон температур хранения — от −55 до +150 °C. В корпусе SOT-23-5 рассеиваемая мощность невелика, что надо учитывать при максимальной нагрузке и повышенной температуре.
Основные характеристики
Выход 5,0 В ±2,5 %, ток до 200 мА, КПД до 85 %, запуск от 0,8 В, корпус SOT-23-5.
Где применяется
- Портативные приборы с батарейным питанием: получение 5 В из напряжения одной-двух ячеек.
- Небольшие датчики и метки: малый ток в выключенном состоянии продлевает срок работы от источника.
- Питание логики 5 В: стабилизированный выход для микроконтроллеров и интерфейсных микросхем с малым током потребления.
- Компактные платы: корпус SOT-23-5 и небольшое число внешних элементов экономят место.
