Микросхема Onsemi MC74HC74ADR2G — логический элемент серии 74HC74, D-триггер с запуском по положительному фронту тактового импульса. Выходы дифференциальные (комплементарные): на них одновременно присутствуют сам сигнал и его инверсия. Триггер запоминает состояние входа в момент фронта такта и сохраняет его до следующего такта, поэтому служит основой счётчиков, регистров и делителей частоты.
Серия 74HC работает при напряжении питания от 2 до 6 В, то есть пригодна и для низковольтных схем, и для классических 5 В. Максимальная тактовая частота составляет 35 МГц, задержка распространения сигнала — 20 нс. Выходной ток равен 5,2 мА: этого достаточно для управления другими логическими входами, но не для прямого включения нагрузки вроде светодиодов с большим током или реле.

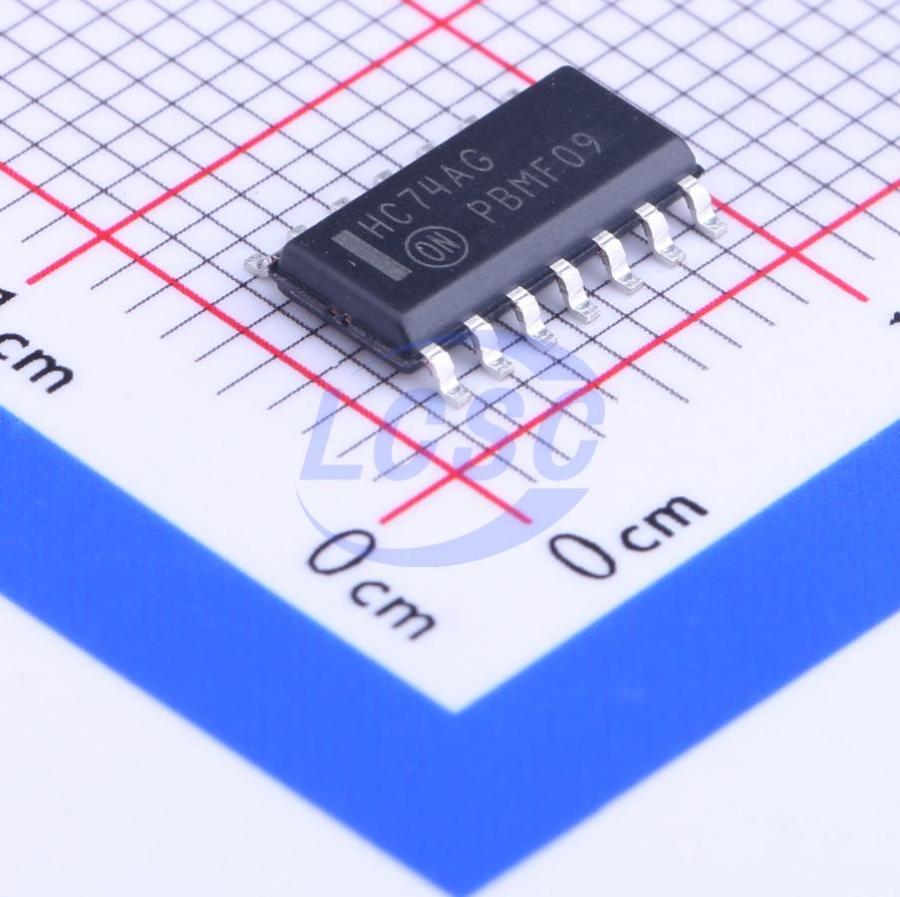

Корпус SOIC с четырнадцатью выводами предназначен для поверхностного монтажа. Диапазон рабочих температур — от -55 до 125 °C, это один из самых широких в классе логики общего назначения. Уровень чувствительности к влаге — MSL 1, без ограничений по времени выдержки, так что специальной сушки перед пайкой не требуется.
Производитель указывает соответствие RoHS и прослеживаемость партий по коду даты и партии. Ограничения связаны с частотой: для сигналов быстрее 35 МГц нужна более скоростная серия логики.
Основные характеристики
D-триггер 74HC74 с запуском по положительному фронту, питание от 2 до 6 В, частота до 35 МГц, задержка 20 нс, корпус SOIC, 14 выводов.
Где применяется
- Делители частоты: деление тактового сигнала на два при соединении инверсного выхода с входом данных.
- Регистры и счётчики: хранение отдельных разрядов в схемах управления.
- Синхронизация сигналов: фиксация асинхронного входа по фронту такта.
- Устройства с широким температурным диапазоном: работа от -55 до 125 °C.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
