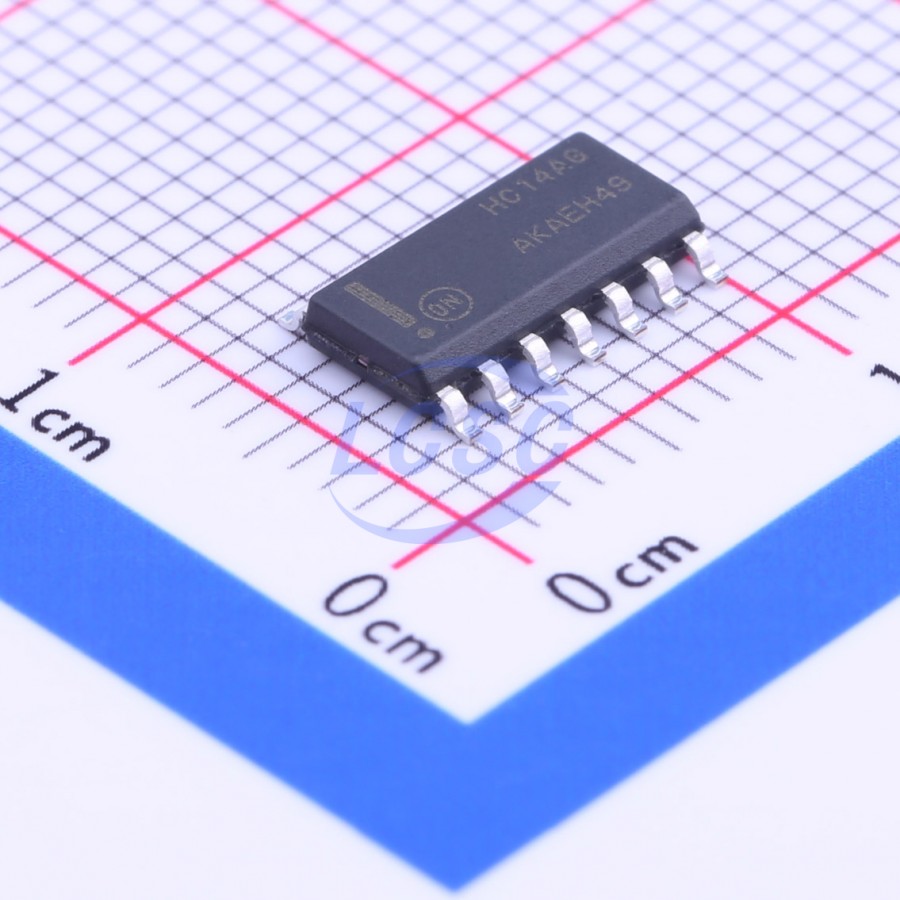

Микросхема Onsemi MC74HC14ADR2G — шестиканальный логический инвертор с триггером Шмитта на каждом входе, выполненный по высокоскоростной КМОП-технологии HC. Каждый из шести элементов принимает на входе произвольный по форме сигнал, в том числе медленно нарастающий или зашумлённый, и выдаёт на выходе чистый прямоугольный импульс с крутыми фронтами и инвертированным уровнем.
Наличие гистерезиса на входе — главное отличие этого исполнения от обычного инвертора без триггера Шмитта. При напряжении питания 4,5 В ширина петли гистерезиса лежит в пределах от 0,40 до 2,25 В, при 6 В — от 0,50 до 3,00 В: чем выше напряжение питания, тем шире зона нечувствительности к дребезгу и наводкам на входном сигнале. Это позволяет использовать микросхему напрямую на входах, подключённых к механическим контактам или к длинным проводным линиям без дополнительной фильтрации.
Быстродействие масштабируется вместе с напряжением питания: время распространения сигнала снижается с 75 нс при 2 В до 13 нс при 6 В, время переключения выхода — с 75 нс до 13 нс в том же диапазоне. Выходные каскады рассчитаны на ток до ±25 мА на вывод и способны нагружать до 10 стандартных входов серии LSTTL, что позволяет использовать микросхему как буфер для управления несколькими последующими каскадами без дополнительного усиления.
Предельное напряжение питания ограничено 7,0 В, входной ток на выводе — ±20 мА, суммарный ток потребления — ±50 мА. Рассеиваемая мощность зависит от исполнения корпуса: 500 мВт для SOIC и 450 мВт для TSSOP, что важно учитывать при плотном монтаже нескольких логических микросхем на одной плате.
Основные характеристики
- Функция: 6-канальный инвертор с триггером Шмитта на входе
- Технология: высокоскоростная КМОП (HC)
- Максимальное напряжение питания: 7,0 В
- Максимальный входной ток на вывод: ±20 мА
- Максимальный выходной ток на вывод: ±25 мА
- Нагрузочная способность выхода: 10 входов серии LSTTL
- Время распространения сигнала при 4,5 В / 6 В: 15 нс / 13 нс
- Напряжение гистерезиса при 4,5 В: от 0,40 до 2,25 В
- Рассеиваемая мощность (корпус SOIC / TSSOP): 500 / 450 мВт
- Температура выводов при пайке: 260 °C
Где применяется
- Подавление дребезга контактов: обработка сигналов от механических кнопок и переключателей без внешних RC-цепей
- Формирование логических уровней: приведение зашумлённых или медленно меняющихся сигналов к чистым прямоугольным импульсам
- Буферизация линий связи: восстановление формы сигнала на длинных проводных соединениях между узлами схемы
- Генераторы на RC-цепях: построение простых тактовых генераторов на основе триггера Шмитта
