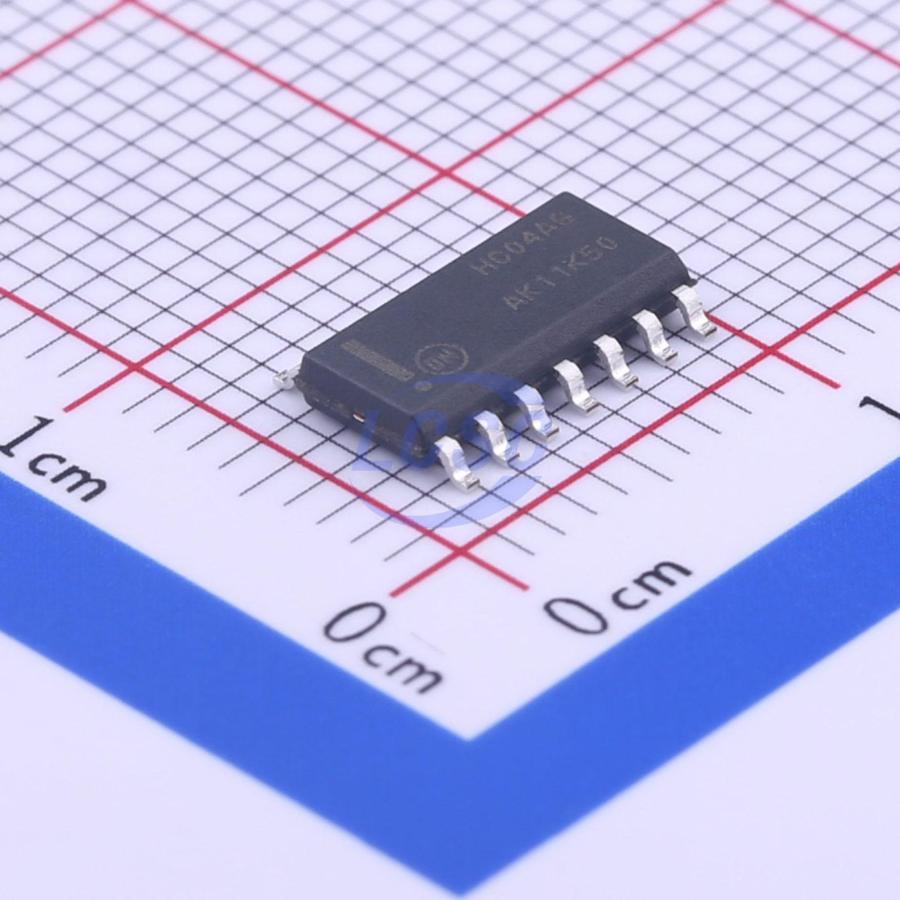

Микросхема Onsemi MC74HC04ADR2G — это шестиканальный инвертор серии 74HC, выполненный в корпусе SOIC-14 и рассчитанный на монтаж лентой на катушке по 2500 штук (суффикс R2G). Внутри корпуса размещены шесть независимых логических элементов, каждый из которых реализует функцию инвертирования: на выходе появляется низкий уровень, если на входе высокий, и наоборот. Все шесть инверторов построены по одинаковой трёхкаскадной схеме и делят общие выводы питания VCC и GND, а входы и выходы остальных элементов между собой не связаны.
Питание микросхемы лежит в диапазоне от 2,0 до 6,0 В, что типично для логики серии 74HC и позволяет использовать её как в 3,3-вольтовых, так и в 5-вольтовых трактах. Пороговые уровни входного сигнала растут вместе с напряжением питания: например, при 4,5 В логическая единица распознаётся начиная с 3,15 В. Ток утечки по входу не превышает 1 мкА, поэтому подключённые к неиспользуемым входам подтягивающие резисторы можно выбирать с большим номиналом без риска ложного переключения.
Быстродействие также зависит от напряжения питания: задержка распространения сигнала составляет 15 нс при 4,5 В и комнатной температуре и растёт до 22 нс при нагреве до 125°C. При питании 2 В задержка увеличивается до 75–110 нс в зависимости от температуры. Каждый выход способен принять на себя нагрузку, эквивалентную десяти входам серии LSTTL, и по уровням совместим с CMOS-, NMOS- и TTL-схемами, что упрощает сопряжение с логикой других семейств.
Предельные режимы ограничены напряжением питания -0,5…+7,0 В, током на выводе ±20 мА по входу и ±25 мА по выходу, а корпус SOIC рассеивает не более 500 мВт с производным снижением на 7 мВт/°C выше 65°C. Рабочий диапазон температур — от -55 до +125°C, температура пайки выводов ограничена 260°C в течение 10 секунд.
Основные характеристики
- Логическая функция: шесть независимых инверторов (Y = NOT A)
- Корпус: SOIC-14
- Напряжение питания: 2,0–6,0 В (рекомендуемое), -0,5…+7,0 В (предельное)
- Задержка распространения сигнала: 15 нс при 4,5 В и 25°C
- Входной ток утечки: 1 мкА
- Нагрузочная способность выхода: 10 нагрузок LSTTL
- Совместимость выходов: CMOS, NMOS, TTL
- Рабочая температура: -55…+125°C
- Рассеиваемая мощность корпуса: 500 мВт (SOIC)
- Расфасовка: лента на катушке, 2500 шт.
Где применяется
- Цифровая логика общего назначения: инвертирование сигналов управления и адресных линий
- Формирование фронтов: буферизация и восстановление формы сигнала между узлами схемы
- Сопряжение уровней: согласование логики CMOS и TTL за счёт совместимости входов и выходов
- Тактовые цепи: построение простых генераторов и делителей на инверторах
