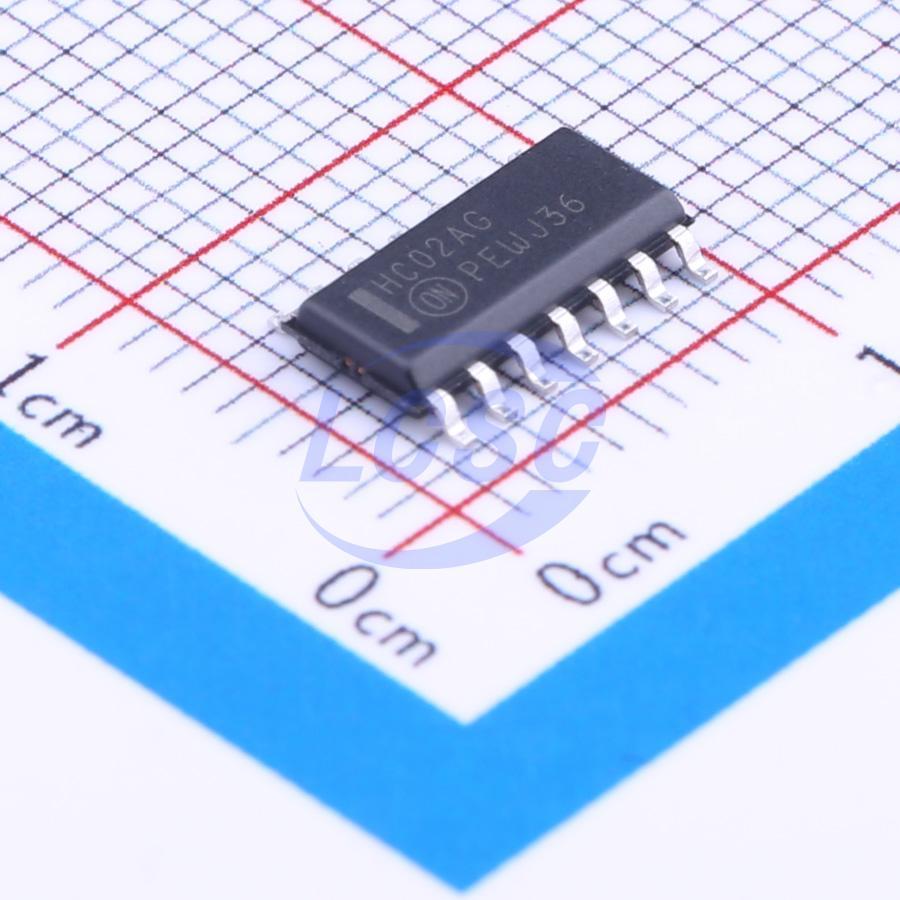

Микросхема Onsemi MC74HC02ADR2G — логический элемент 2ИЛИ-НЕ на четыре канала, выполненный по технологии высокоскоростной КМОП-логики серии HC. Каждый из элементов имеет два входа и работает по функции NOR: на выходе присутствует логическая единица только тогда, когда оба входа удерживаются в низком состоянии. Корпус — SOIC-14 для поверхностного монтажа, вывод 14 отведён под питание VCC, вывод 7 — под общий провод GND.
Пороговые уровни переключения заданы для нескольких значений напряжения питания: при 2 В порог высокого уровня VIH составляет 1.5 В, порог низкого VIL — 0.5 В; при 4.5 В эти значения растут до 3.15 В и 1.35 В соответственно, а при 6 В — до 4.2 В и 1.8 В. Такой разброс показывает, что микросхема сохраняет корректное распознавание логических уровней во всём рабочем диапазоне питания, от низковольтных до 6-вольтовых схем. Входной ток низкого уровня не превышает 1.0 мкА, что удерживает статическое потребление на минимуме между переключениями.
Выход способен нагружать до 10 входов серии LSTTL и по уровням совместим с КМОП, NMOS и TTL-логикой, поэтому элемент можно напрямую включать в смешанные схемы без дополнительных согласующих каскадов. Предельный постоянный ток на вывод — ±20 мА по входу и ±25 мА по выходу, а суммарный ток потребления по цепи питания ограничен ±50 мА. Максимальное напряжение питания по абсолютным ограничениям — 7.0 В, температура выводов при пайке допускается до 260°C.
Расположение выводов у MC74HC02ADR2G совпадает с серией LS02, поэтому микросхема подходит для прямой замены логики 74LS02 в существующих платах без изменения разводки. Помимо стандартного исполнения, часть партий выпускается с автомобильным префиксом NLV для применения в бортовой электронике с повышенными требованиями к надёжности.
Основные характеристики
- Логическая функция: 2ИЛИ-НЕ (NOR), 4 элемента в корпусе
- Число входов на элемент: 2
- Корпус: SOIC-14
- Совместимость по выводам: 74LS02
- Максимальное напряжение питания: 7.0 В
- Входной ток низкого уровня: 1.0 мкА
- Нагрузочная способность выхода: 10 входов LSTTL
- Совместимость по уровням: КМОП, NMOS, TTL
- Температура пайки выводов: 260°C
Где применяется
- Цифровая логика общего назначения: построение комбинационных схем ИЛИ-НЕ, инверторов и формирователей сигналов на дискретной логике
- Ремонт и модернизация плат на 74LS02: прямая замена по выводам с переходом на более экономичную КМОП-технологию
- Смешанные ТТЛ/КМОП схемы: согласование уровней между узлами разной логики благодаря совместимости входов и выходов
- Автомобильная электроника: исполнение с префиксом NLV для бортовых систем с повышенными требованиями к надёжности
Специалисты Азияторга подберут нужное исполнение микросхемы MC74HC02ADR2G, предложат аналог при необходимости и рассчитают срок поставки под заказ из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
