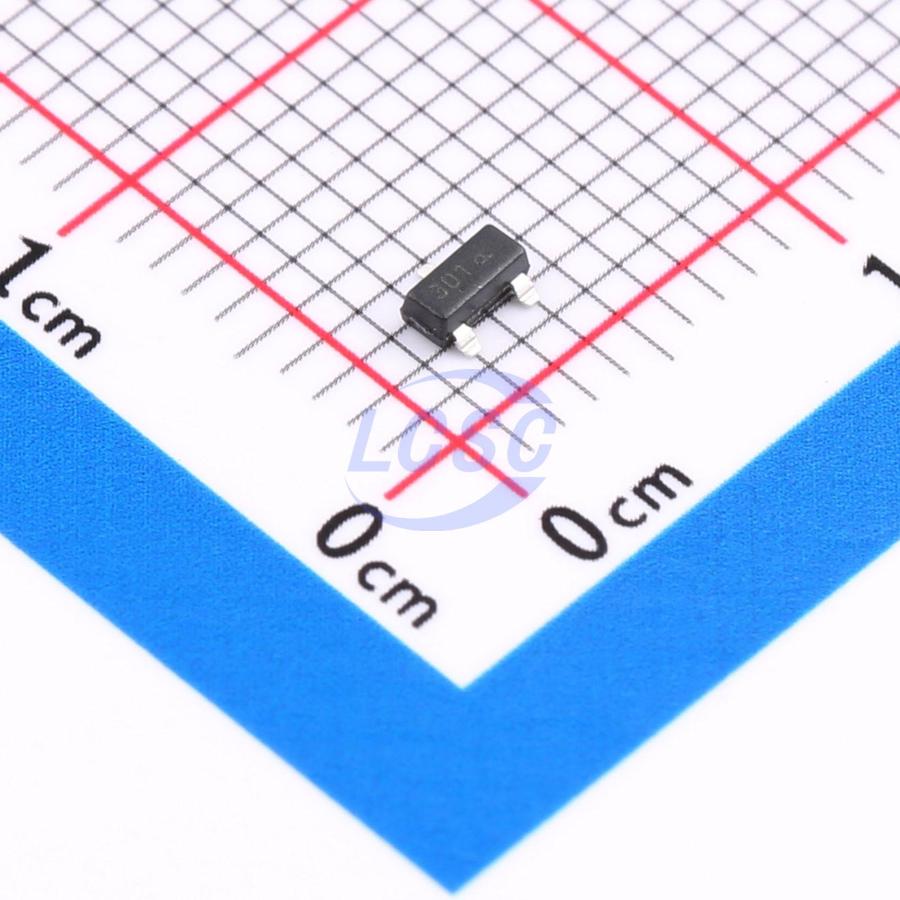

Микросхема Onsemi FDV301N по заводским данным — мощный полевой транзистор с каналом n-типа производителя Onsemi в корпусе SOT-23 для поверхностного монтажа. Это дискретный ключевой элемент с тремя выводами, а не интегральная схема.
Предельное напряжение сток–исток составляет 25 В, постоянный ток стока — 220 мА. Сопротивление открытого канала — 4 Ом, измерено при напряжении на затворе 4,5 В. Пороговое напряжение затвор–исток не превышает 850 мВ, поэтому транзистор открывается от сигналов логического уровня. Рассеиваемая мощность — 350 мВт, максимальная рабочая температура — 150 °C.
Сопротивление канала в 4 Ом — главное ограничение. На токе, близком к предельному, на транзисторе падает заметное напряжение и выделяется тепло, а мощность в 350 мВт не оставляет запаса для силовых нагрузок. Поэтому FDV301N выбирают для слаботочных цепей: управления светодиодами, затворами других ключей, небольшими реле и сигнальными линиями. Для токов в единицы ампер нужны транзисторы с меньшим сопротивлением канала.
По данным производителя, уровень чувствительности к влажности — MSL 1, то есть срок хранения до монтажа не ограничен. Компонент соответствует RoHS, в списке SVHC не числится, партии прослеживаются по дате и коду.
Основные характеристики
Канал n-типа, корпус SOT-23. Напряжение сток–исток — 25 В, ток стока — 220 мА. Сопротивление канала — 4 Ом при 4,5 В на затворе.
Где применяется
- Коммутация слаботочных нагрузок: светодиоды и индикаторы с током до сотен миллиампер.
- Согласование уровней: затвор открывается от логических сигналов, что позволяет управлять нагрузкой напрямую от контроллера.
- Ключи на нижнем плече: подключение нагрузки к общему проводу через транзистор.
- Компактные платы: корпус SOT-23 занимает минимум места.
